216 Программирование: инструменты
5.3
Коррекция
инстр
умента

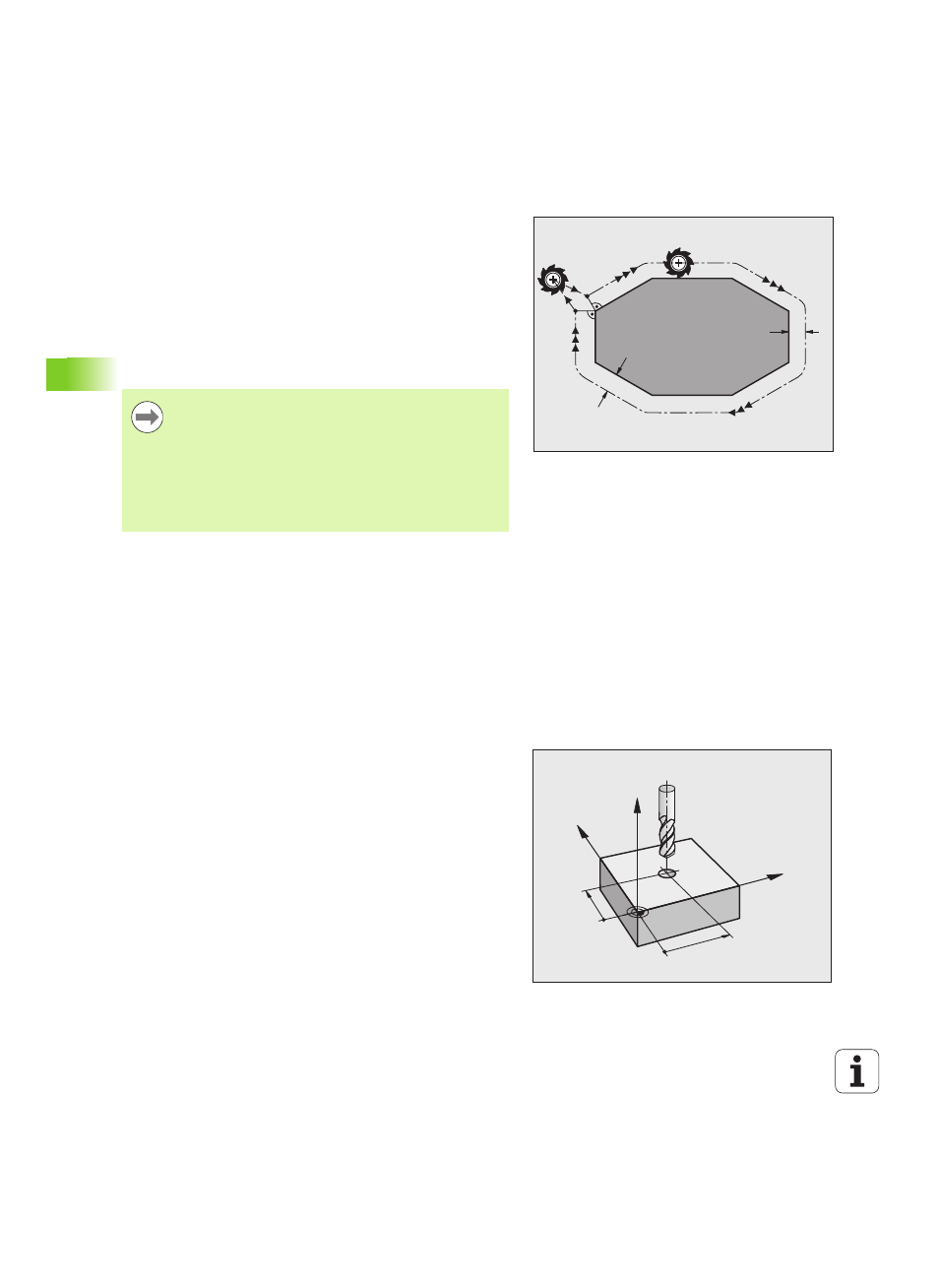

Коррекция на радиус инструмента
Кадр программы для перемещения инструмента содержит
 G41 или G42 для коррекции на радиус
 G43 или G44 для коррекции на радиус в случае перемещения
параллельно оси
 G40, если коррекция на радиус не должна выполняться
Коррекция на радиус начинает учитываться сразу после вызова
инструмента и его перемещения с помощью кадра прямых на
плоскости обработки с G41 или G42.
При поправке на радиус система ЧПУ учитывает как дельта-
значения из кадра T, так и дельта-значения из таблицы
инструментов.
Величина поправки = R + DR
TOOL CALL
+ DR
TAB
, где
Движения по траектории без поправки на радиус: G40
Инструмент и его центр перемещаются на плоскости обработки по
запрограммированной траектории или на запрограммированные
координаты.
Применение: сверление, предварительное позиционирование.
R
R
G40
G41
Система ЧПУ отменяет поправку на радиус, если:
 программируется кадр прямых с G40. Если кадр
прямых содержит лишь координаты в направлении
оси инструмента, то — хотя система ЧПУ и отменяет
коррекцию радиуса — коррекция не выводится на
плоскость обработки.
 программируется вызов PGM CALL
 вызывается новая программа с помощью PGM MGT
R: Радиус инструмента R из G99-кадра или из
таблицы инструментов
DR
TOOL CALL
: Припуск DR для радиуса из T-кадра (не
учитывается при отображении позиции)
DR
TAB:
Припуск DR для радиуса из таблицы
инструментов
Y
X
Z
X
Y
