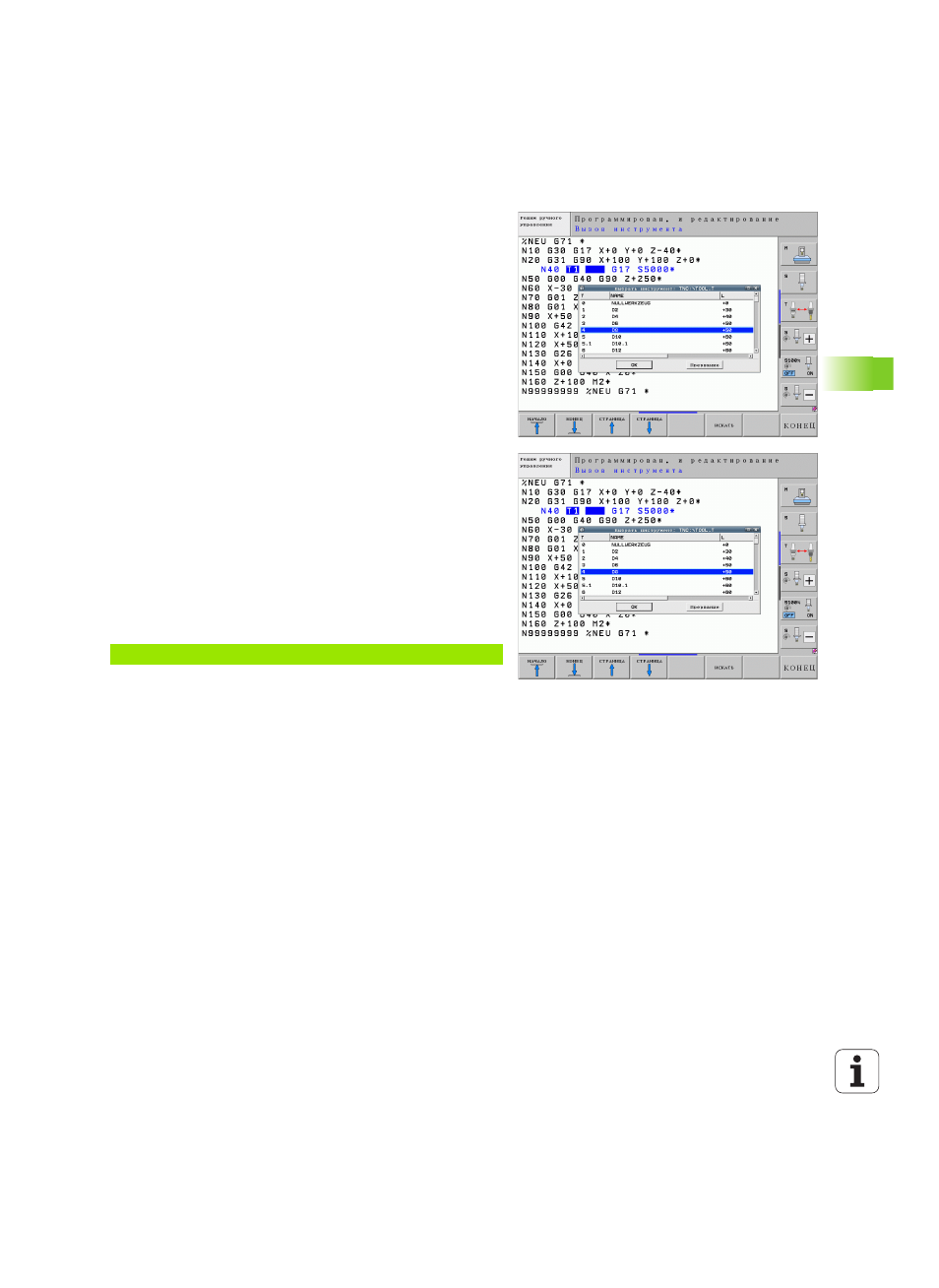

Редактирование данных инструмента в окне выбора
В окне перехода для выбора инструмента можно также
редактировать отображаемые данные инструмента:
Клавишами со стрелками выберите строку, а затем столбец
редактируемого значения: голубая рамка ограничивает
редактируемое поле
Переключите Softkey РЕДАКТИРОВАНИЕ на ВКЛ, введите
желаемое значение и подтвердите кнопкой ENT
При необходимости выберите другой столбец и выполните
описанные выше действия
Клавишей ENT введите выбранный инструмент в программу
Искать имя инструмента в окне выбора
Во всплывающем окне для выбора инструмента можно выполнять
поиск имени инструмента:
Нажмите Softkey ПОИСК
Ввести желаемое имя инструмента и подтвердить ввод
нажатием клавиши ENT: система ЧПУ установит курсор на
следующей строке, в которой встречается искомое имя
инструмента
Пример: вызов инструмента
Выполняется вызов инструмента номер 5 в оси инструментов Z с
частотой вращения шпинделя 2500 об/мин и скоростью подачи,
составляющей 350 мм/мин. Припуск на длину и радиус
инструмента 2 составляет 0,2 и 0,05 мм соответственно, нижний
предел допуска для радиуса инструмента составляет 1 мм.
Буква D перед L и R означает дельта-значение.
Предварительный выбор при использовании таблиц
инструментов
При использовании таблиц инструментов с помощью кадра G51
осуществляется предварительный выбор следующего
применяемого инструмента. Для этого введите номер
инструмента либо Q-параметр или название инструмента в
кавычках.
N20 T 5.2 G17 S2500 DL+0,2 DR-1
