HEIDENHAIN iTNC 530 255
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

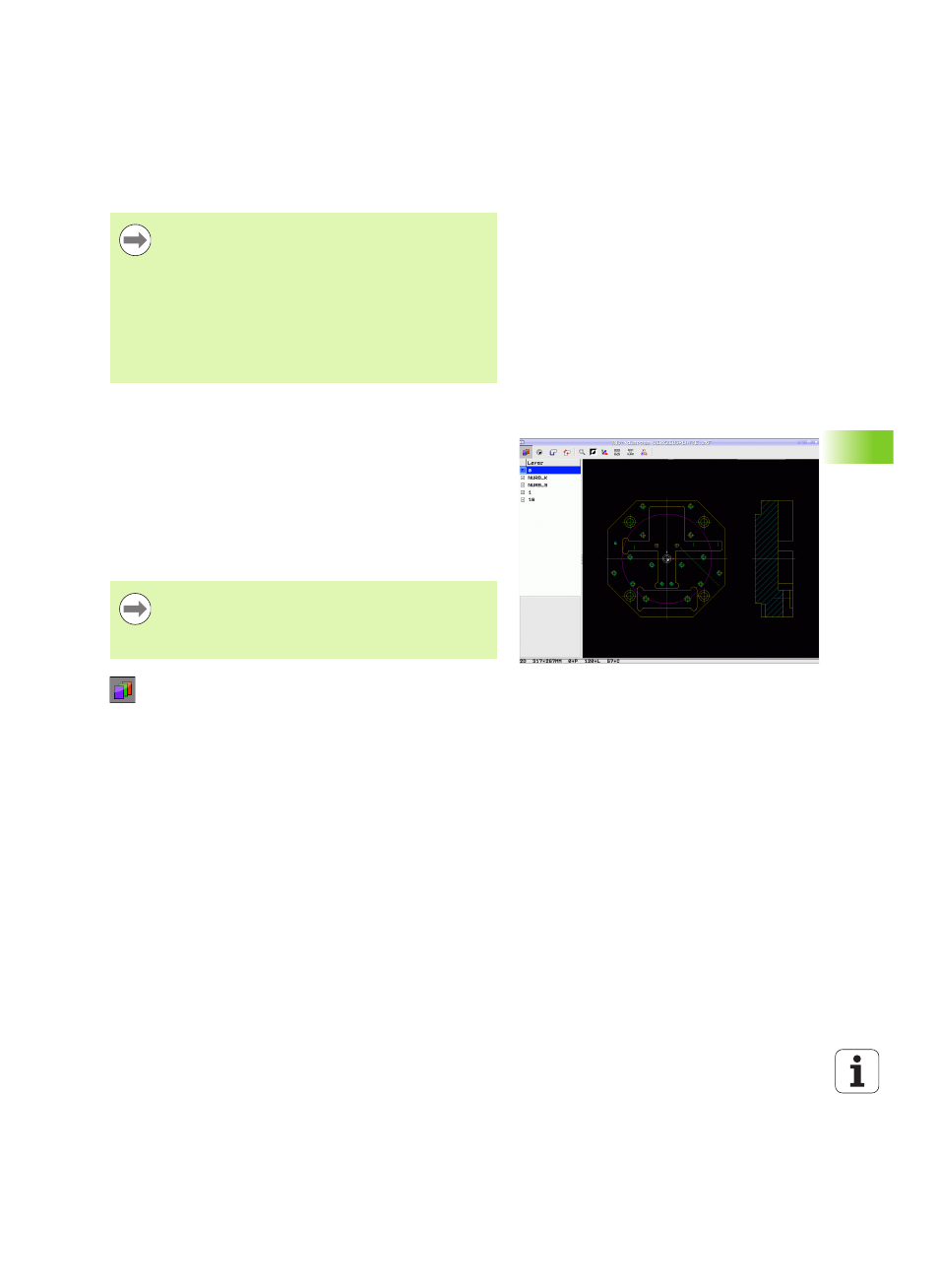

Настройка слоя
DXF-файлы, как правило, содержат, несколько слоев (уровней), с
помощью которых программист может создать свой чертеж. С
помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
При выборе контура, чтобы не допустить отображения на дисплее
большого количества лишней информации, можно выключить все
избыточные слои, содержащиеся в DXF-файле.
 Выберите режим для настройки слоя, если он еще
не активен: система ЧПУ отображает в левом окне
все слои, содержащиеся в активном DXF-файле
 Чтобы скрыть слой: выберите желаемый слой
левой кнопкой мыши и выключите его щелчком на
контрольной графе
 Чтобы отобразить слой: выберите желаемый слой
левой кнопкой мыши и включите его снова
щелчком на контрольной графе
Обратите внимание на правильность выбора единицы
измерения, поскольку в DXF-файле отсутствует какая-
либо информация об этом.
При создании программ для более ранних версий
системы ЧПУ необходимо ограничить разрешение 3
разрядами после запятой. Дополнительно следует
удалить комментарии, выдаваемые DXF-конвертером
в программе контура.
ЧПУ отображает активные базовые настройки в
нижней строке экрана.
DXF-файл, предназначенный для обработки, должен
содержать не менее одного слоя.
Контур можно выбрать даже в том случае, если
программист сохранил его в памяти в разных слоях.
