Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-04) ISO programming
Страница 454
454
Программирование: многоосевая обработка
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Параметры ввода

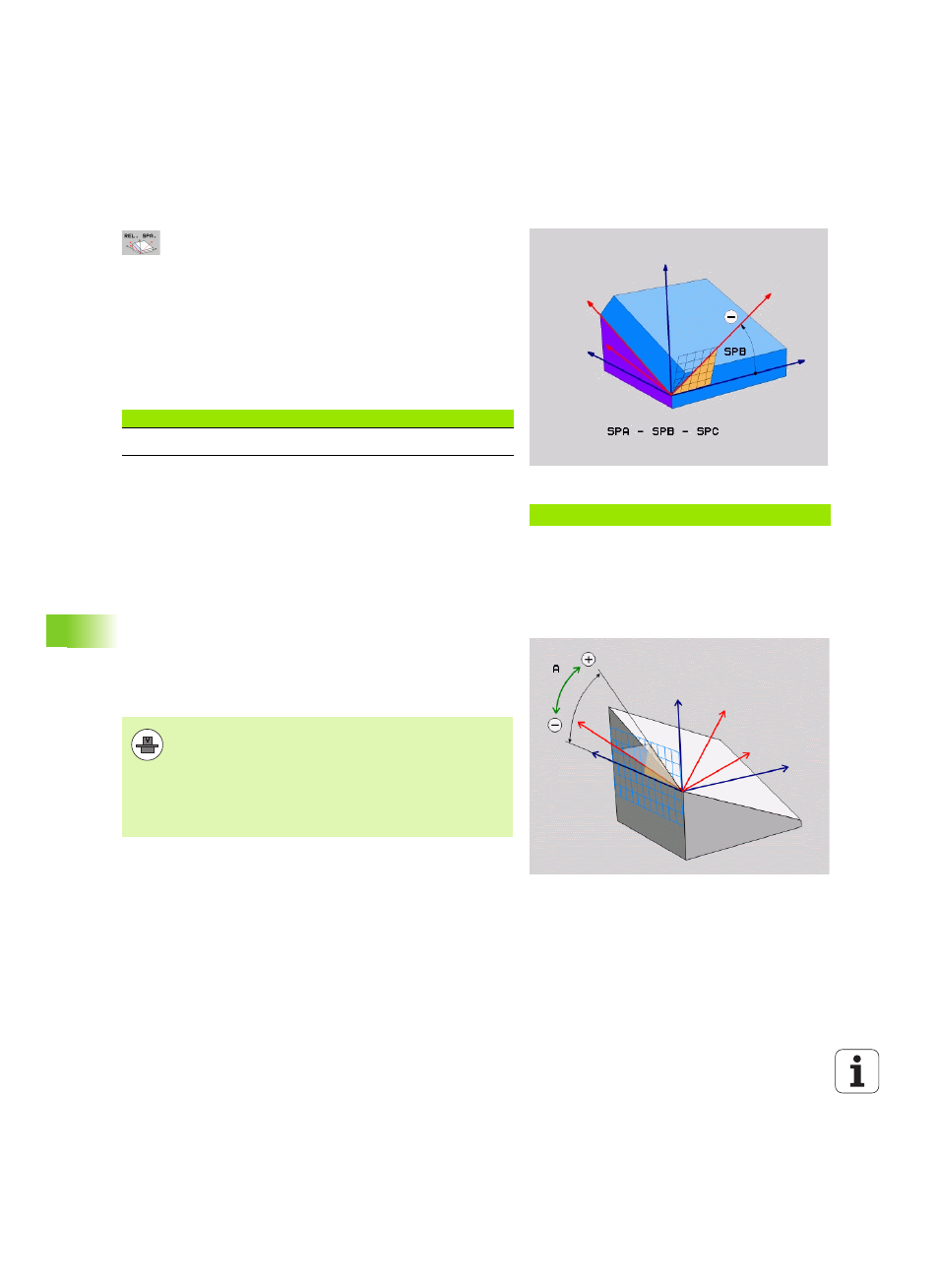

Инкрементный угол?: пространственный угол, под
которым в дальнейшем должна быть наклонена
активная плоскость обработки (см. рис. справа
вверху). С помощью Softkey выберите ось,
относительно которой будет наклонена плоскость.
Диапазон ввода: от -359.9999° до +359.9999°
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
Используемые сокращения
Определение плоскости обработки через
межосевой угол: PLANE AXIAL (функция
FCL 3)
Применение
Функция PLANE AXIAL определяет как положение плоскости
обработки, так и заданные координаты осей вращения. Прежде
всего, эту функцию легко применять при использовании станков с
прямоугольной кинематикой и с кинематикой, в которой только
одна ось вращения является активной.
Пример: NC-кадр
5 PLANE RELATIV SPB-45 .....
Сокращение
Значение
RELATIV
англ. relative = относительно
Функцию PLANE AXIAL можно также использовать,
если у станка только одна ось вращения является
активной.
Функцию PLANE RELATIV можно использовать после
PLANE AXIAL, если на станке допускаются
определения пространственных углов. Следуйте
указаниям инструкции по обслуживанию станка.
