254 Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

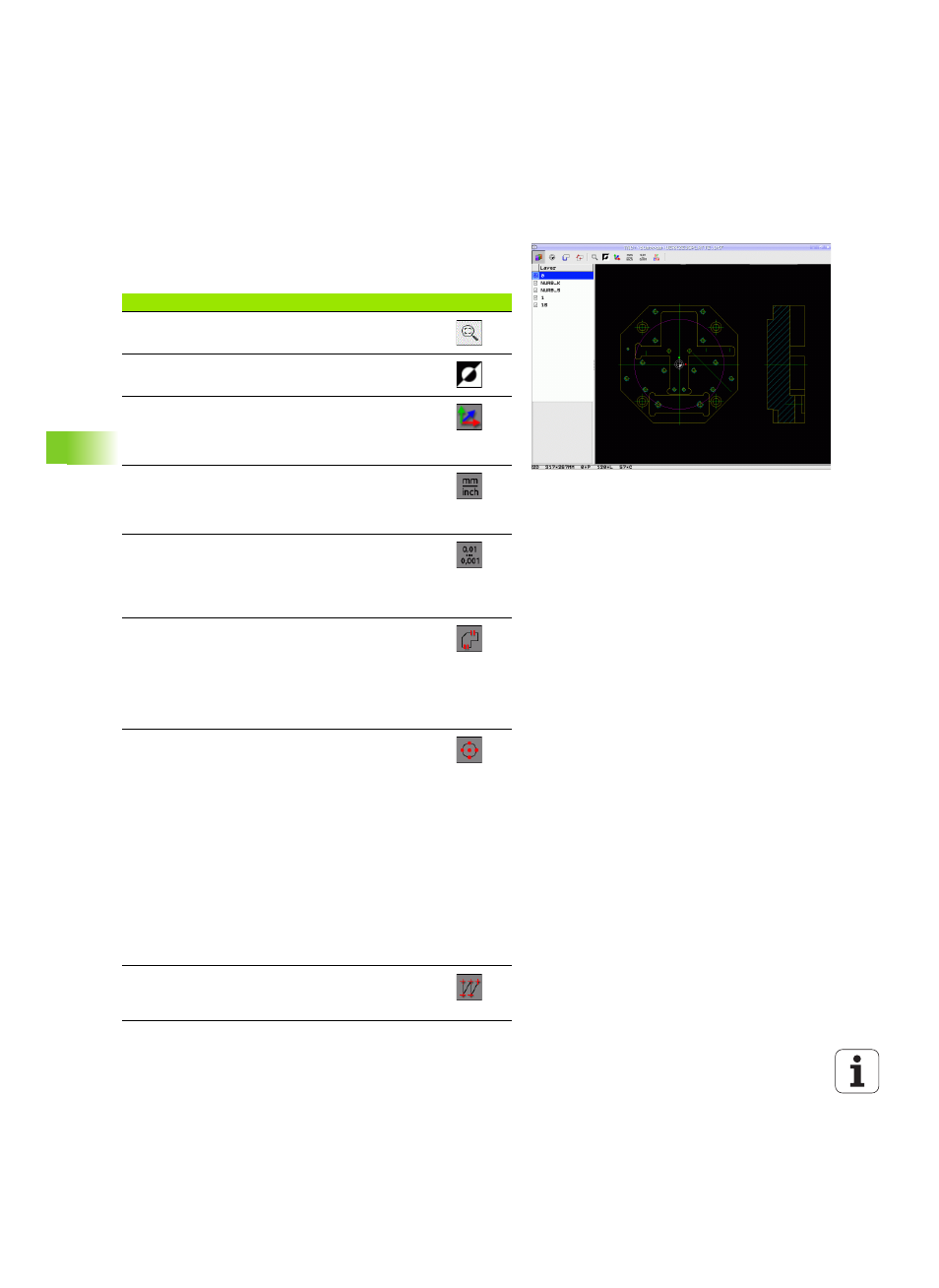

Базовые настройки
Нижеприведенные базовые настройки вы выбираете с помощью
значков на панели кнопок. Некоторые значки система ЧПУ
отображает только в определенном режиме.
Настройка Иконка
Масштабирование изображения до предельного
размера
Переключение цветовой схемы (изменение цвета
фона)
переключение между 2D- и 3D-режимами. В
активном 3D-режиме вы можете поворачивать и
вращать изображение с помощью правой кнопки
мыши
Задайте единицы измерения для файла DXF: мм
или дюймы. В этих единицах измерения система
ЧПУ выдает также программу контура или позиции
обработки
Разрешением определяется, сколько разрядов
после запятой должно быть в программе контура,
составляемой системой ЧПУ. Базовая настройка: 4
разряда после запятой (соответствует разрешению
0,1 мкм при активной единице измерения ММ)
Режим ввода контура, установка допусков: допуском
определяется расстояние, на котором должны
находиться друг от друга соседние элементы
контура. С помощью допуска можно компенсировать
неточности, возникшие при создании чертежа.
Базовая настройка зависит от расширения полного
DXF-файла
Режим ввода точки в окружности и полуокружности:
С помощью этого режима определяется, должна ли
система ЧПУ при выборе позиций обработки
непосредственно назначать щелчком мыши контр
окружности (ВЫКЛ) или вначале показывать
дополнительные точки окружности.
 ВЫКЛ
Дополнительные точки окружности не
отображать , назначить центр окружности
непосредственно щелчком на окружности или
сегменте окружности
 ВКЛ
Дополнительные точки окружности отобразить,
назначить желаемую точку окружности
повторным щелчком мыши
Режим ввода точек: определяет, должна ли система
ЧПУ при выборе позиций обработки отображать
путь перемещения инструмента.
