HEIDENHAIN iTNC 530

545

14.9

За

дание

к

оор

динат

то

ч

ки

прив

язки

с

по

м

о

щью

щупа

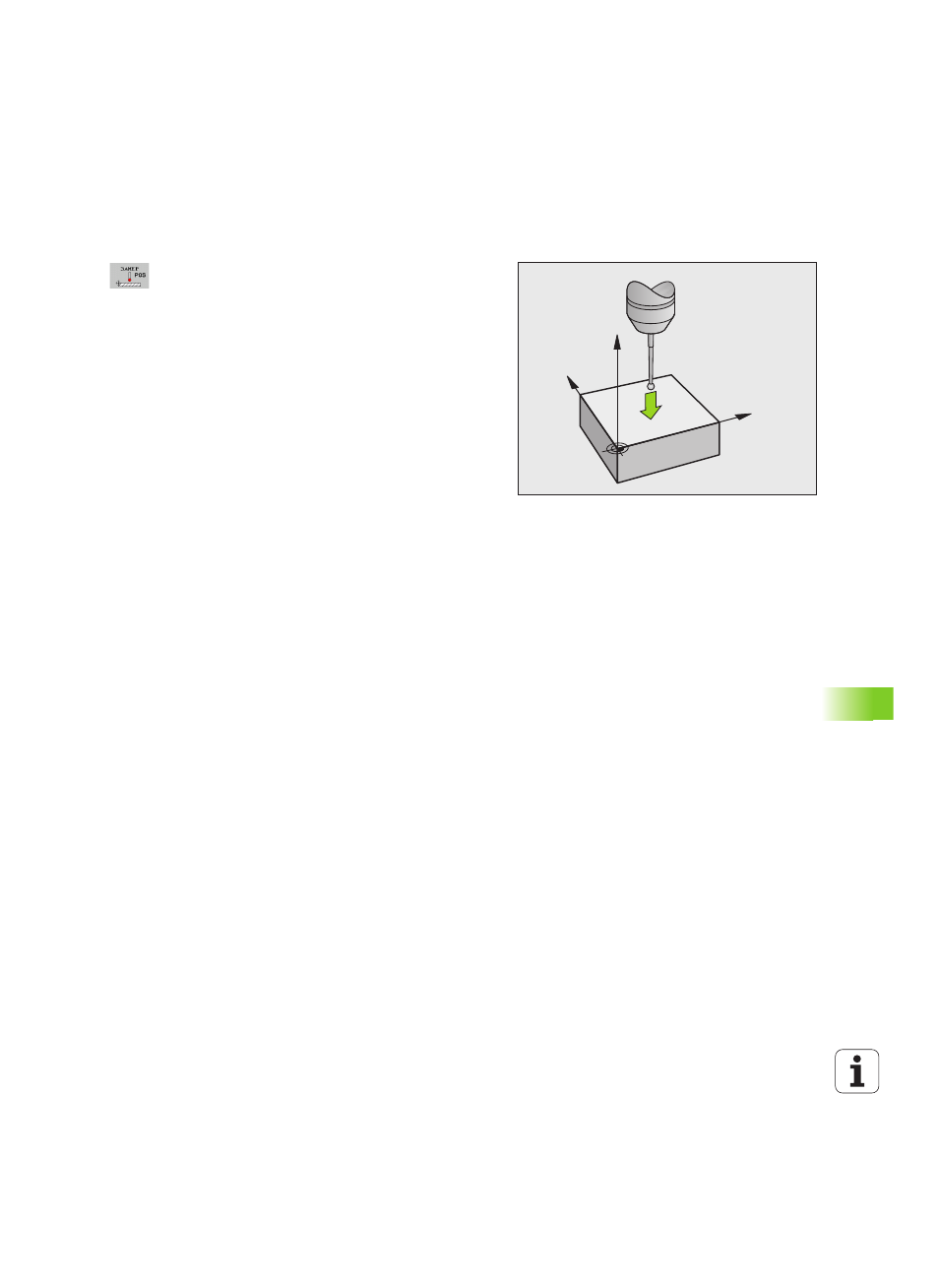

Установка координат точки привязки на
произвольной оси

Выбор функции ощупывания: нажмите Softkey

ОЩУПЫВАНИЕ POS

Установите измерительный щуп вблизи точки

ощупывания

Выберите направление ощупывания и

одновременно ось, для которой назначается точка

привязки, например, Z в направлении Z –

ощупывание: выберите с помощью Softkey

Ощупывание: нажмите кнопку NC-старт

Точка привязки: введите заданную координату,

присвойте ее с помощью Softkey УСТ. ТОЧКИ

ПРИВЯЗКИ или запишите значение в таблицу

(смотри „Запись результатов измерения из циклов

измерительного щупа в таблицу нулевых точек”,

страница 531, или смотри „Запись результатов

измерения из циклов измерительного щупа в

таблицу точки привязки”, страница 532, или

смотри „Сохранение значений измерения в

таблице точки привязки паллеты”, страница 533)

Завершение функции ощупывания: нажмите

кнопку END

Y

X

Z
