14.9
За
дание
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
щупа

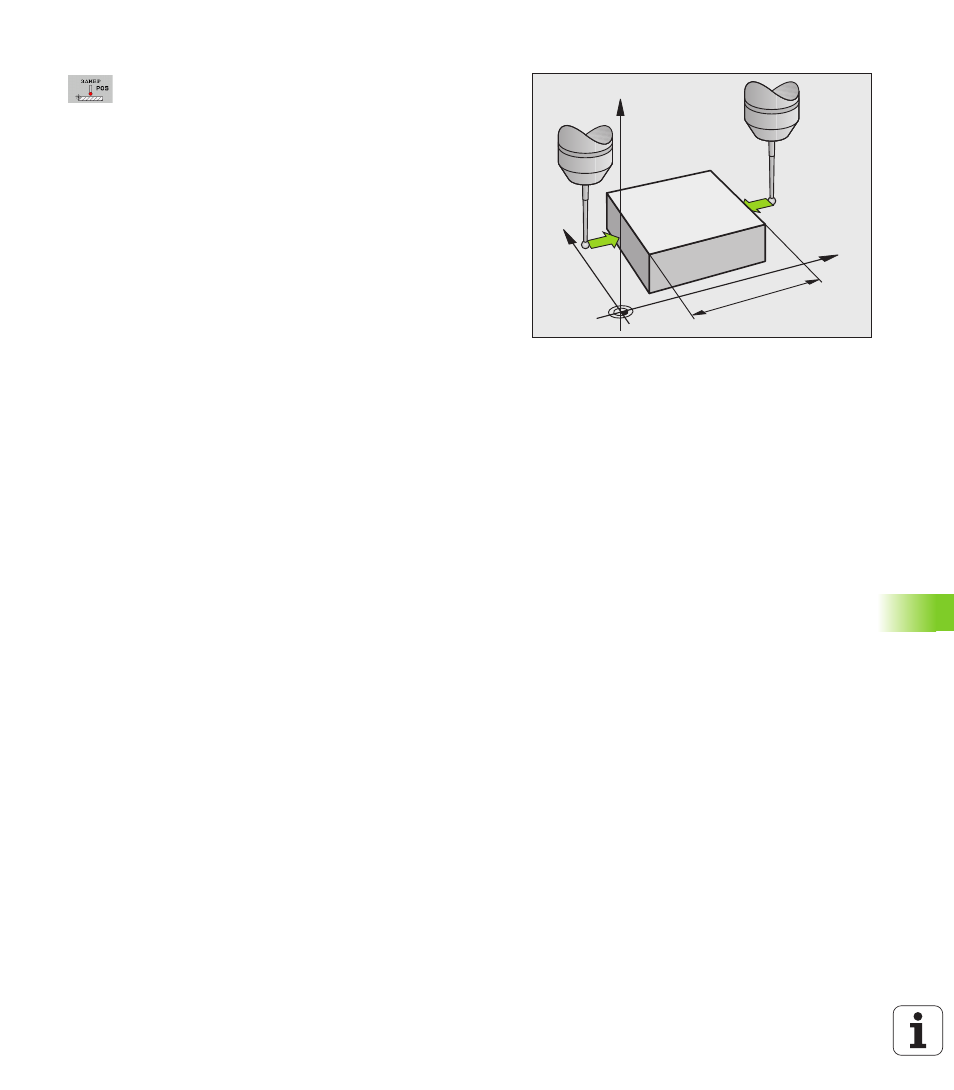

Определение размеров заготовки
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи первой
точки ощупывания A
Выберите направление ощупывания с помощью
Softkey
Ощупывание: нажмите кнопку NC-старт
Запишите указанное в качестве точки привязки
значение (только в том случае, если заданная
ранее точка привязки остается действительной)
Точка привязки: введите „0“
Прервите диалог: нажмите кнопку END
Повторный выбор функции ощупывания: нажмите
Softkey ОЩУПЫВАНИЕ POS
Установите измерительный щуп вблизи второй
точки ощупывания B
Выберите направление ощупывания с помощью
Softkey: та же ось, но направление,
противоположное тому, которое было задано при
первом ощупывании.
Ощупывание: нажмите кнопку NC-старт
В индикации точки привязки указано расстояние между двумя
точками на оси координат.
Снова назначьте для индикации позиции значения,
действовавшие до измерения длины
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
Выполните повторное ощупывание в первой точке ощупывания
Введите для точки привязки записанное значение
Прервите диалог: нажмите кнопку END
Измерение угла
С помощью измерительного щупа можно определить угол на
плоскости обработки. Измеряется
угол между опорной осью угла и кромкой заготовки или
угол между двумя кромками
Измеренный угол отображается в виде значения, составляющего
не более 90°.
Y
X
Z
A
B
l
