Программирование: ввод данных из DXF-файлов или контуров открытым текстом
7.1
Обрабо
тка
файл
ов
DXF (
опция
программног
о
обе
спе
чения
)

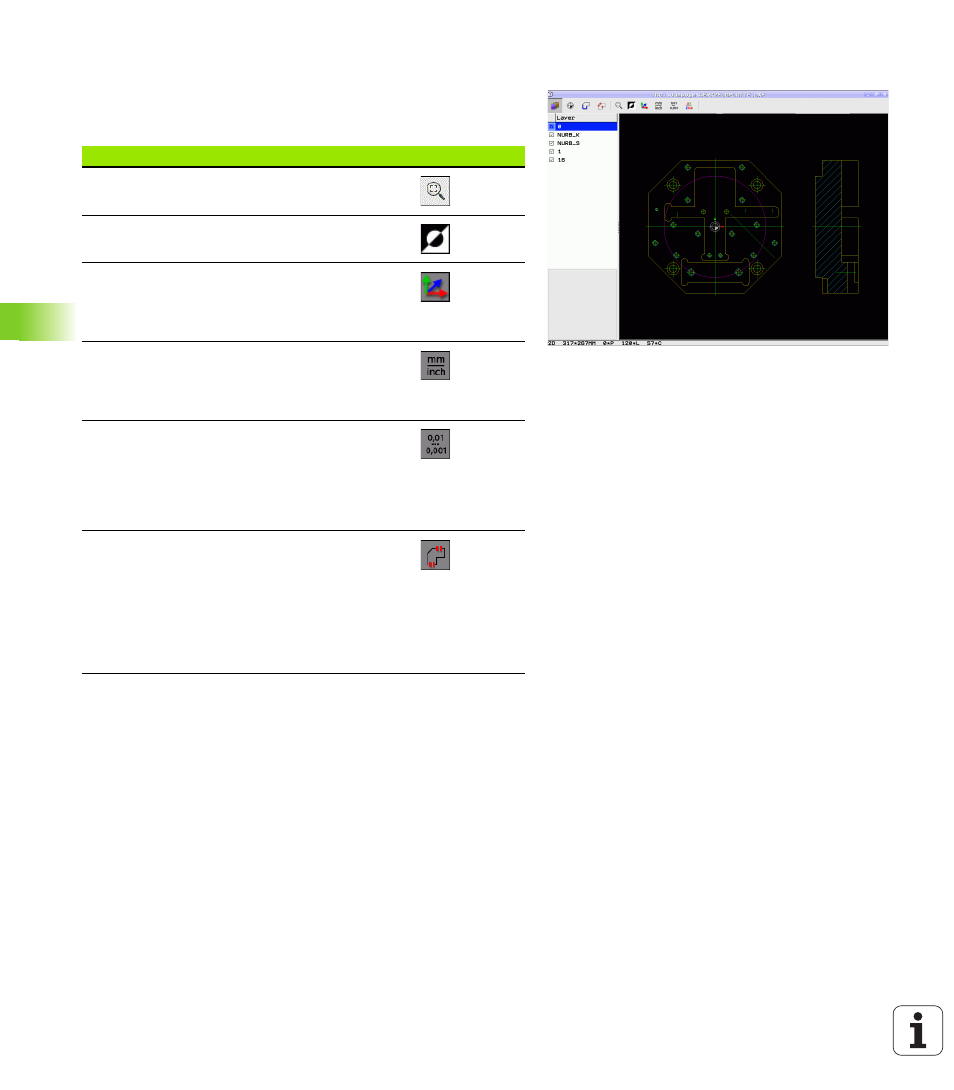

Базовые настройки
Нижеприведенные базовые настройки вы выбираете с помощью
значков на панели кнопок. Некоторые значки система ЧПУ
отображает только в определенном режиме.
Настройка
Иконка
Масштабирование изображения до
предельного размера
Переключение цветовой схемы (изменение
цвета фона)
переключение между 2D- и 3D-режимами. В
активном 3D-режиме вы можете
поворачивать и вращать изображение с
помощью правой кнопки мыши
Задайте единицы измерения для файла DXF:
мм или дюймы. В этих единицах измерения
система ЧПУ выдает также программу
контура или позиции обработки
Разрешением определяется, сколько
разрядов после запятой должно быть в
программе контура, составляемой системой
ЧПУ. Базовая настройка: 4 разряда после
запятой (соответствует разрешению 0,1 мкм
при активной единице измерения ММ)
Настройка режима ввода контура, допуска:
допуском определяется расстояние, на
котором должны находиться друг от друга
соседние элементы контура. С помощью
допуска можно компенсировать неточности,
возникшие при создании чертежа. Базовая
настройка зависит от расширения полного
DXF-файла
