Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-03) ISO programming
Страница 480
480
Программирование: управление палетами
13.2
Ра
б
о
та
с
пал
етами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент

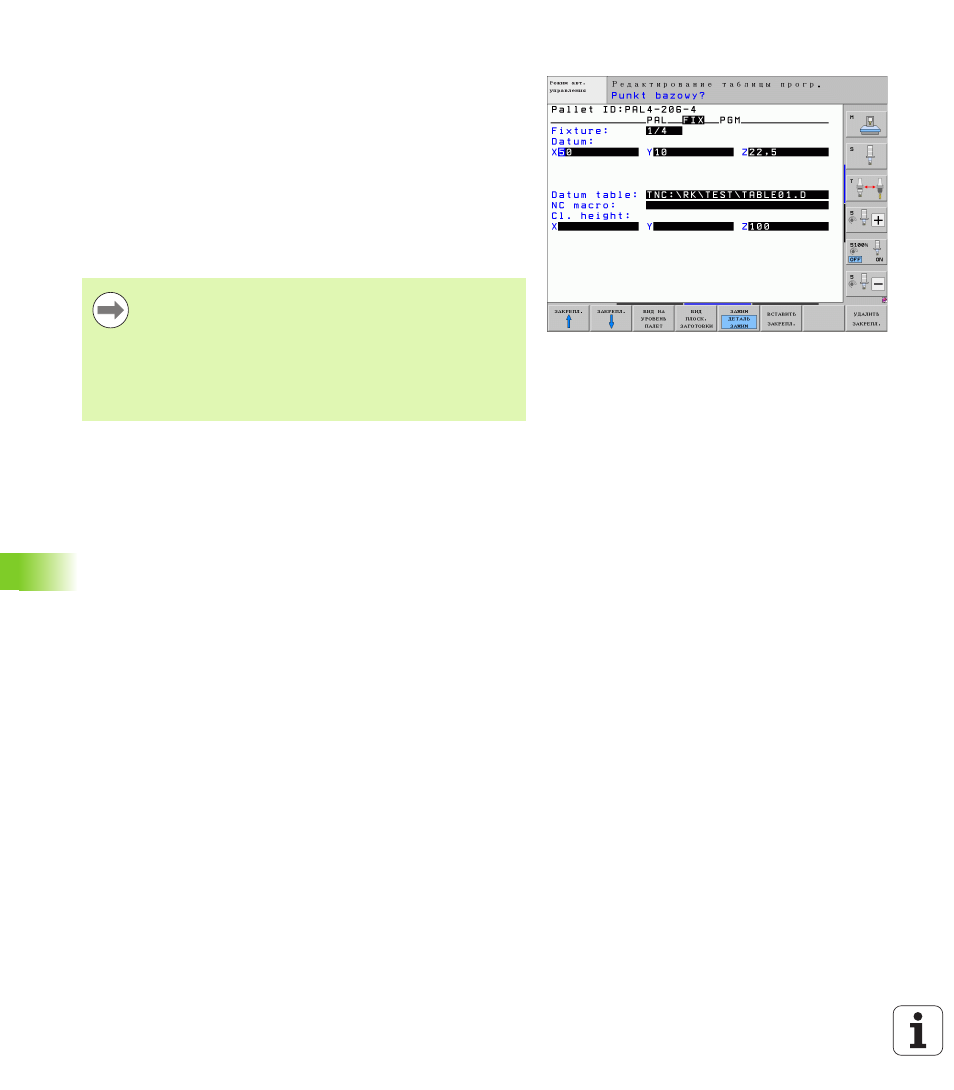

Настройка деталей на уровне зажима
Зажим: отображается номер зажима, после косой черты
указывается количество зажимов в пределах данного уровня
Нулевая точка: введите нулевую точку для зажима
Таблица нулевых точек: введите название и путь к таблице
нулевых точек, действительных для обработки заготовки.
Введенные данные назначаются на уровень заготовки.
NC-макрос: для обработки, ориентированной на инструмент,
выполняется макрос TCTOOLMODE вместо обычного макроса
смены инструмента.
Безоп. высота: (в качестве опции): безопасная позиция для
отдельных осей относительно зажима
Для осей можно указать безопасные позиции, которые
с помощью SYSREAD FN18 ID510 NR 6 можно
считывать из NC-макроса. С помощью SYSREAD FN18
ID510 NR 5 можно определить, было ли в столбце
запрограммировано какое-либо значение. Подвод к
указанным позициям осуществляется только в том
случае, если в NC-макросе эти значения считываются
и программируются соответствующим образом
