HEIDENHAIN iTNC 530
451
12.3
Нак
л
онное
фрез
еров
ание
на
нак
л
онной
пл
о
ск
о
сти
12.3 Наклонное фрезерование на
наклонной плоскости
Функция
Благодаря новым функциям PLANE и M128 можно выполнять
наклонное фрезерование на наклоненной плоскости обработки.
Для этого существует два варианта определения:
Наклонное фрезерование путем инкрементального
перемещения оси вращения
Наклонное фрезерование через векторы нормали

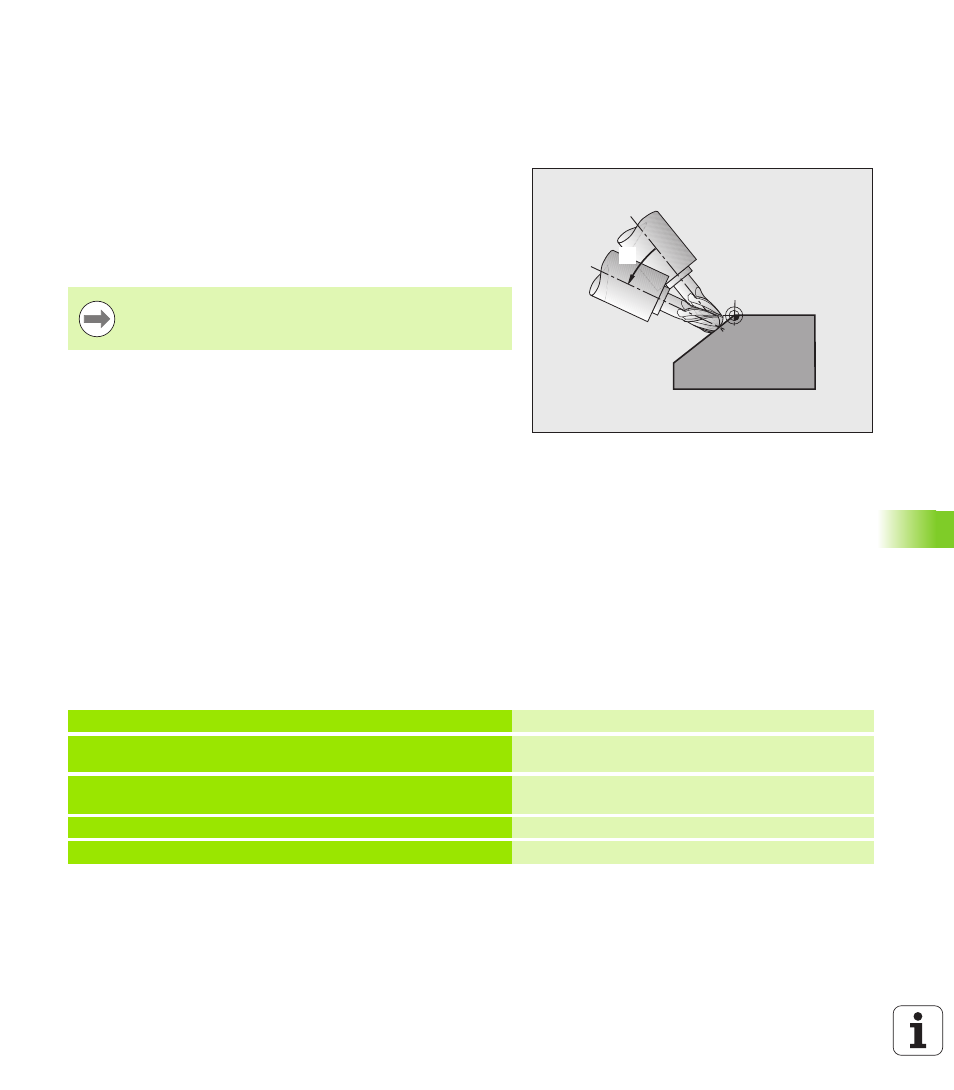

Наклонное фрезерование путем
инкрементального перемещения оси
вращения
Выведите инструмент из материала
Активация M128
Определите любую PLANE-функцию, учитывая процедуру
работы при позиционировании
Инкрементально переместите желаемый угол наклона на
соответствующей оси при помощи кадра прямой
Примеры NC-кадров:
IB
Наклонное фрезерование на наклонной плоскости
можно осуществить только при помощи радиусных
фрез.
...
N12 G00 G40 Z+50 M128 *
Позиционирование на безопасную высоту,
активация M128
N13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F900 *
Определение и активация PLANE-функции
N14 G01 G91 F1000 B-17 *
Настройка угла наклона
...
Задание обработки на наклонной плоскости
