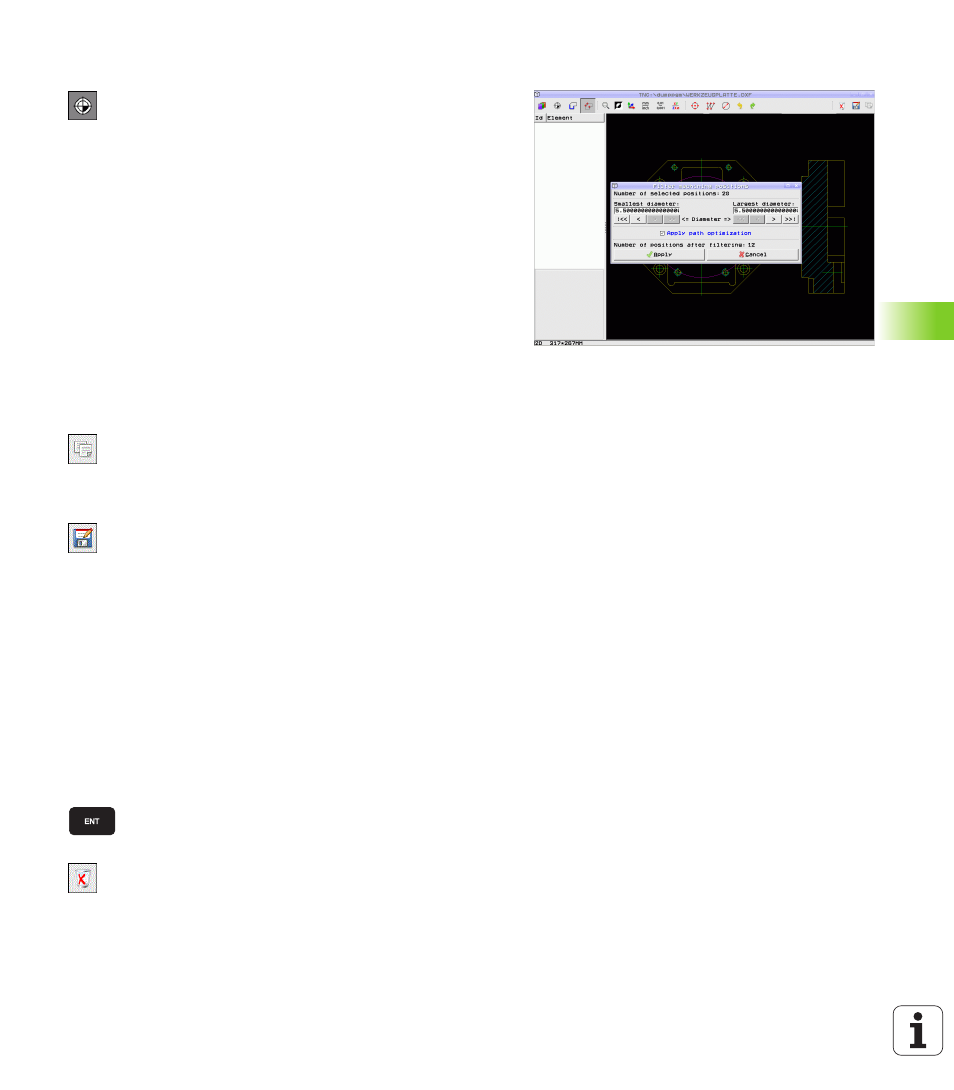

Быстрый выбор позиций отверстий путем выделения
мышью соответствующей области
Определение режима для выбора позиций
обработки: система ЧПУ скрывает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
Левой кнопкой мыши при нажатой клавише Shift
следует расширить границы области, в которую
система ЧПУ должна ввести все центры
окружностей в качестве позиций отверстий:
система ЧПУ открывает окно, в котором отверстия
можно отфильтровать по их размеру
Настройте фильтр (смотри „Настройки фильтра”
на странице 261) и подтвердите с помощью
Применить: система ЧПУ введет выбранные
позиции в левом окне (отображение символа
точки)
При необходимости можно отменить выбор уже
отобранных элементов, расширяя какую-либо
область и удерживая при этом клавишу CTRL
нажатой
Сохранение выбранных позиций обработки в
буфер обмена ЧПУ для последующего
добавления в качестве кадра позиционирования с
вызовом цикла в программу в диалоге открытым
текстом, или
Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести целевую
директорию и любое имя файла. Базовая
настройка: имя DXF-файла. При наличии в имени
файла DXF спецзнаков или пробелов программа
заменяет эти знаки символом подчеркивания. В
качестве альтернативы вы также можете выбрать
тип файла: таблица точек (.PNT), таблица
генератора изображений (.HP) программа в
диалоге открытым текстом (.H). Если вы
сохраняете позиции обработки в программу в
диалоге открытым текстом, то система ЧПУ
создает для каждой позиции обработки отдельный
линейный кадр с вызовом цикла (L X... Y... M99).
Эту программу вы можете также переносить на
более ранние модели ЧПУ и там обрабатывать.
Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-файл
Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите значок «Отменить выбранные
элементы» и выберите их вышеописанным
способом
