528
Ручное управление и наладка
14.8
Ко
мпенс
ация
нак
л
онног
о
по
л
о
ж
е
ния
за
го
то
в
ки
с
по
м
о
щью
из
мерительног
о
щупа
14.8 Компенсация наклонного
положения заготовки с
помощью измерительного
щупа
Введение
Система ЧПУ компенсирует неровное закрепление заготовки на
основе расчета с помощью "разворота плоскости обработки".
Для этого ЧПУ назначает в качестве угла разворота угол,
образуемый поверхностью заготовки и опорной осью угла

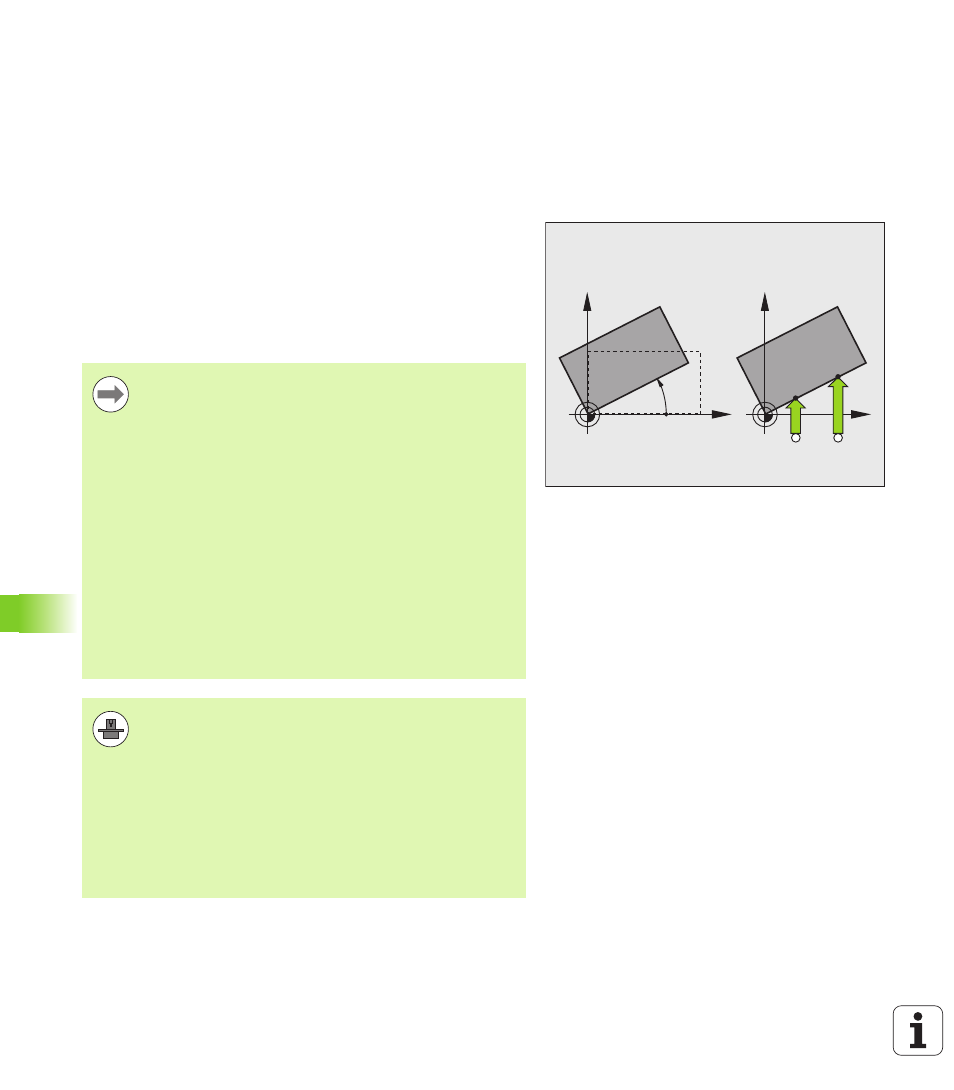

плоскости обработки. См. рис. справа.
При желании можно компенсировать неровное положение
заготовки путем поворота круглого стола.
X
Y
PA
X
Y
A
B
Всегда выбирайте направление ощупывания
наклонного положения заготовки, перпендикулярное
опорной оси угла.
Для правильного расчета разворота плоскости
обработки при выполнении программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
Разворот плоскости обработки также можно
использовать в комбинации с PLANE-функцией; в
таком случае следует сначала активировать разворот
плоскости обработки, а затем PLANE-функцию.
Если оператор изменяет разворот плоскости
обработки, ЧПУ при выходе из меню выдаст запрос о
том, намерен ли оператор сохранить измененный
разворот плоскости обработки в соответствующей
активной строке таблицы точки привязки. В таком
случае подтвердите выбор нажатием кнопки ENT.
ЧПУ может также выполнить истинную, трехмерную
компенсацию зажима, если станок подготовлен к
этому. При необходимости обратитесь к
производителю станка.
Задав Бит #18 в MP7680, можно подавить сообщение
об ошибке Межосевой угол неравен углу поворота при
определении разворота плоскости и при выверке
заготовки с помощью оси вращения с ручными
циклами ощупывания. Благодаря этому вы можете
определять разворот плоскости на местах, которые
были бы недоступны без поворотной головки.
