Инструкция по эксплуатации HEIDENHAIN iTNC 530 (60642x-03) ISO programming
Страница 442
442
Программирование: многоосевая обработка
12.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Параметры ввода

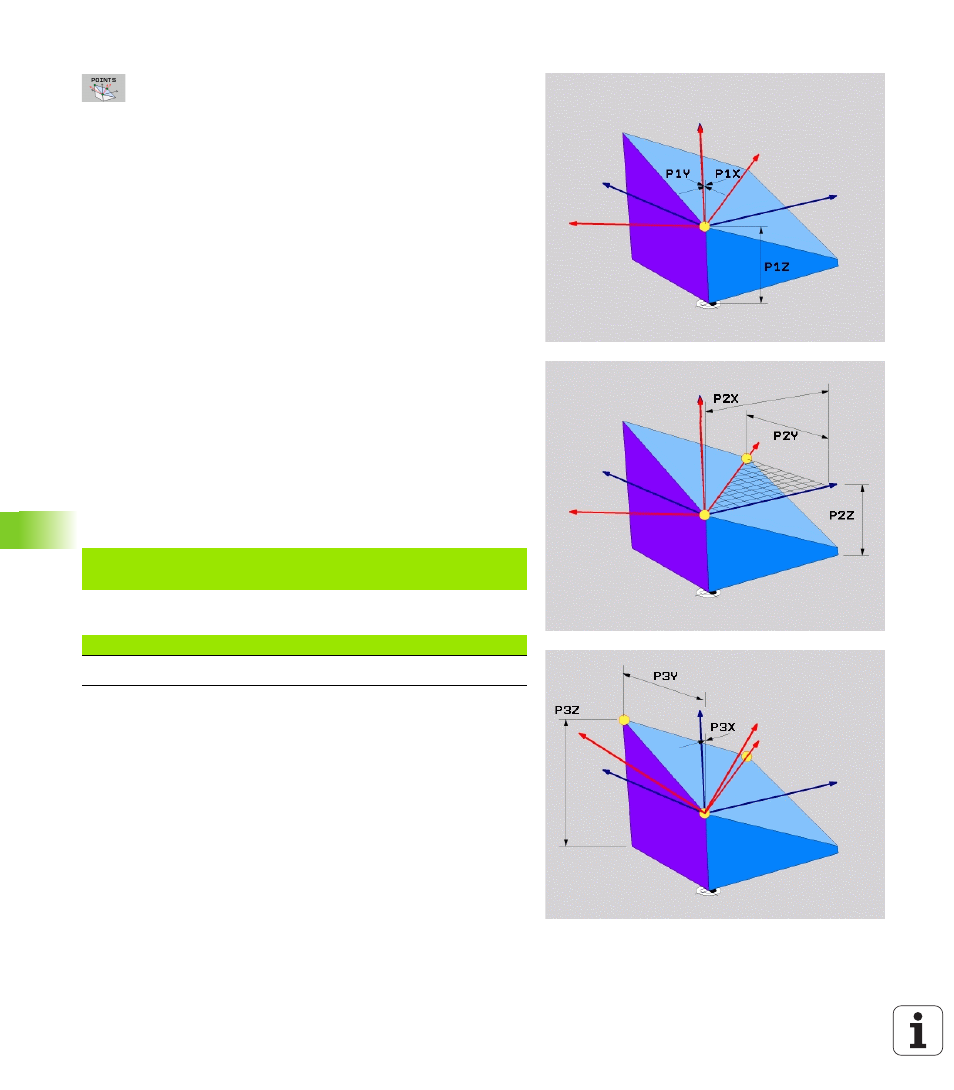

Координата X 1-й точки плоскости?: координата X
P1X 1-й точки плоскости (см. рис. справа вверху)
Координата Y 1-й точки плоскости?: координата Y
P1Y 1-й точки плоскости (см. рис. справа вверху)
Координата Z 1-й точки плоскости?: координата Z
P1Z 1-й точки плоскости (см. рис. справа вверху)
Координата X 2-й точки плоскости?: координата X
P2X 2-й точки плоскости (см. рис. справа в центре)
Координата Y 2-й точки плоскости?: координата Y
P2Y 2-й точки плоскости (см. рис. справа в центре)
Координата Z 2-й точки плоскости?: координата Z
P2Z 2-й точки плоскости (см. рис. справа в центре)
Координата X 3-й точки плоскости?: координата X
P3X 3-й точки плоскости (см. рис. справа внизу)
Координата Y 3-й точки плоскости?: координата Y
P3Y 3-й точки плоскости (см. рис. справа внизу)
Координата Z 3-й точки плоскости?: координата Z
P3Z 3-й точки плоскости (см. рис. справа внизу)
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
NC-кадр
Используемые сокращенные обозначения
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Сокращение
Значение
POINTS
англ. points = точки
