Средняя ось в качестве точки привязки – Инструкция по эксплуатации HEIDENHAIN 530 (340 49x-07) ISO programming
Страница 519
HEIDENHAIN iTNC 530
519
14.8
Ус
та
н
о
в
ка
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

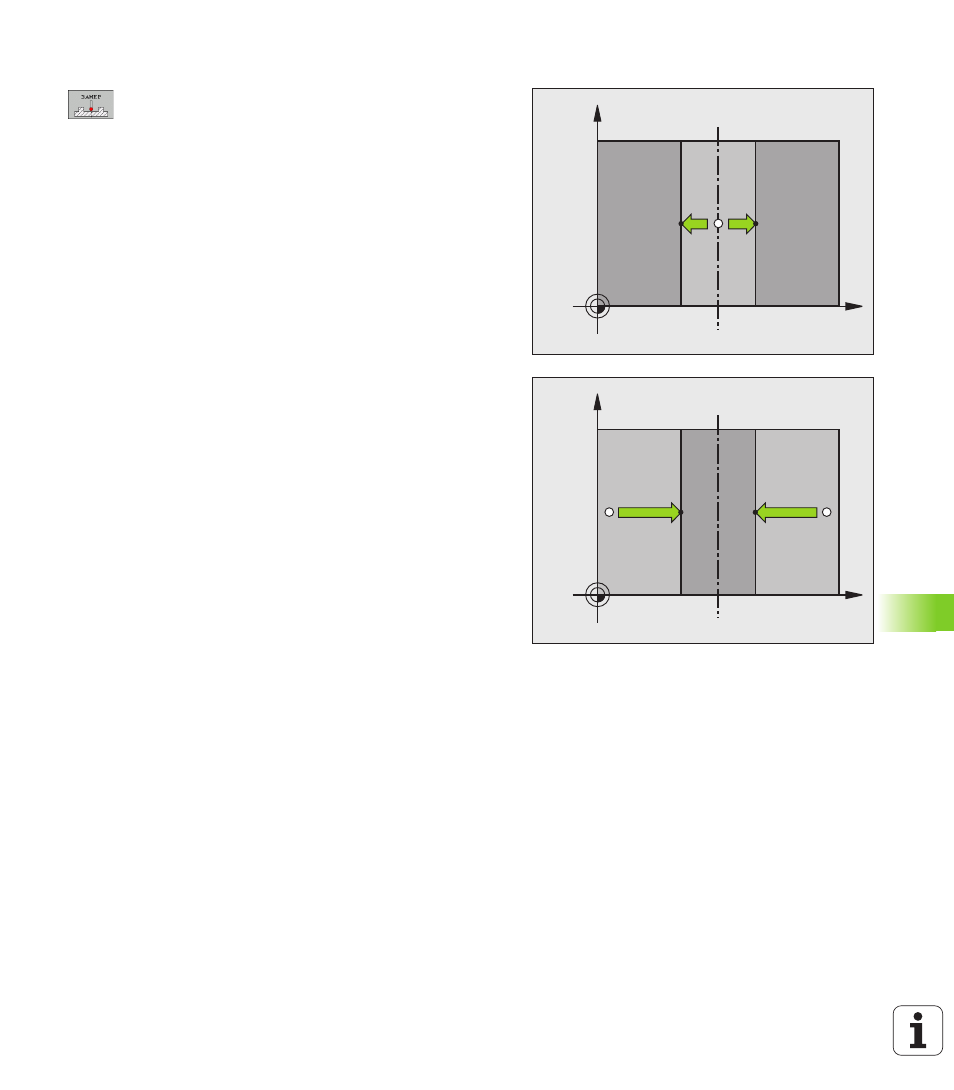

Средняя ось в качестве точки привязки
U
Выберите функцию измерения нажатием Softkey
ОЩУПЫВАНИЕ
U
Установите измерительный щуп вблизи первой
точки ощупывания
U
Выберите направление ощупывания с помощью
Softkey
U
Ощупывание: нажмите кнопку NC-старт
U
Установите измерительный щуп вблизи второй
точки ощупывания
U
Ощупывание: нажмите кнопку NC-старт
U
Точка привязки: введите координаты точки
привязки в окне меню, назначьте ее с помощью
Softkey УСТ. ТОЧКИ ПРИВЯЗКИ или запишите
значение в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 500, или смотри
„Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 501, или смотри „Сохранение значений
измерения в таблице предустановок палет”,
U
Завершение функции ощупывания: нажмите
кнопку END
