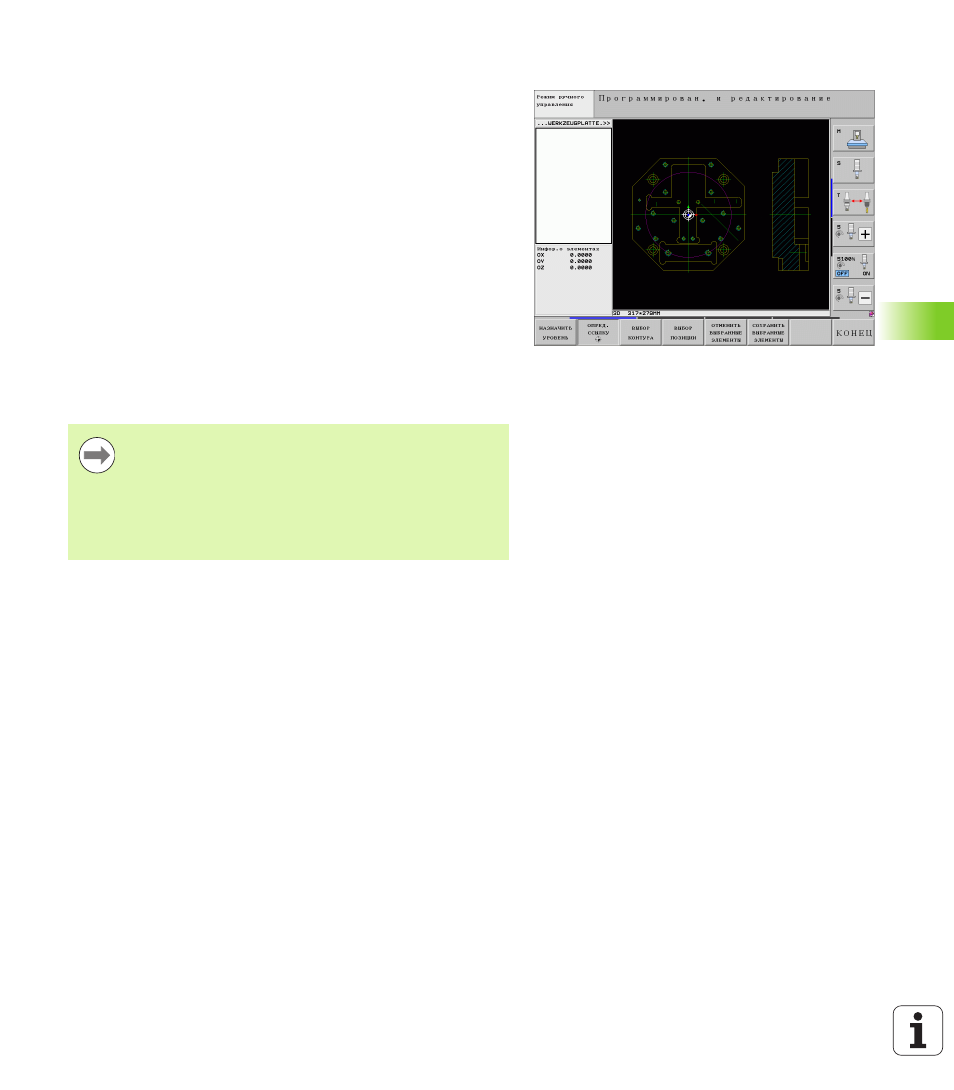

Определение точки привязки
Нулевая точка чертежа в DXF-файле не всегда расположена так,
что ее можно использовать непосредственно в качестве точки
привязки для заготовки. Поэтому в системе ЧПУ предусмотрена
функция, позволяющая щелчком мыши на соответствующем
элементе смещать нулевую точку чертежа в другое место, если
это является целесообразным.
Точку привязки можно задавать в следующих местах:
в начальной и конечной точках или в центре прямой
в начальной или конечной точке дуги окружности
в месте перехода квадрантов или в центре полного круга
в точке пересечения
прямая – прямая, даже если точка пересечения лежит на
продолжении соответствующих прямых
прямая – дуга окружности
прямая – полный круг
окружность – окружность (независимо от того, используется
ли полный круг или его часть)
Для задания точки привязки следует воспользоваться
сенсорной панелью ввода Touch-Pad на клавиатуре
ЧПУ или подключенной через USB-порт мышью.
Точку привязки можно изменять также и после выбора
контура. Система ЧПУ рассчитывает фактические
данные выбранного контура лишь после его
сохранения в программе контура.
