Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
U
Расстояние от точки вращения до вершины инструмента (в
инкрементах): ЧПУ поворачивает инструмент (стол) вокруг
вершины инструмента. С помощью параметра РАССТ можно
переместить точку вращения поворотного перемещения
относительно текущей позиции вершины инструмента.
U
Подача? F=: скорость движения по траектории, с которой
инструмент должен поворачиваться
U
Величина отвода по оси инструмента?: Длина отвода MB
действует инкрементально от текущей позиции инструмента, к
которой система ЧПУ выполняет подвод перед процессом
наклона, в направлении активной оси инструмента, MB MAX
перемещает инструмент практически до программного
конечного выключателя.
1
1
1
1

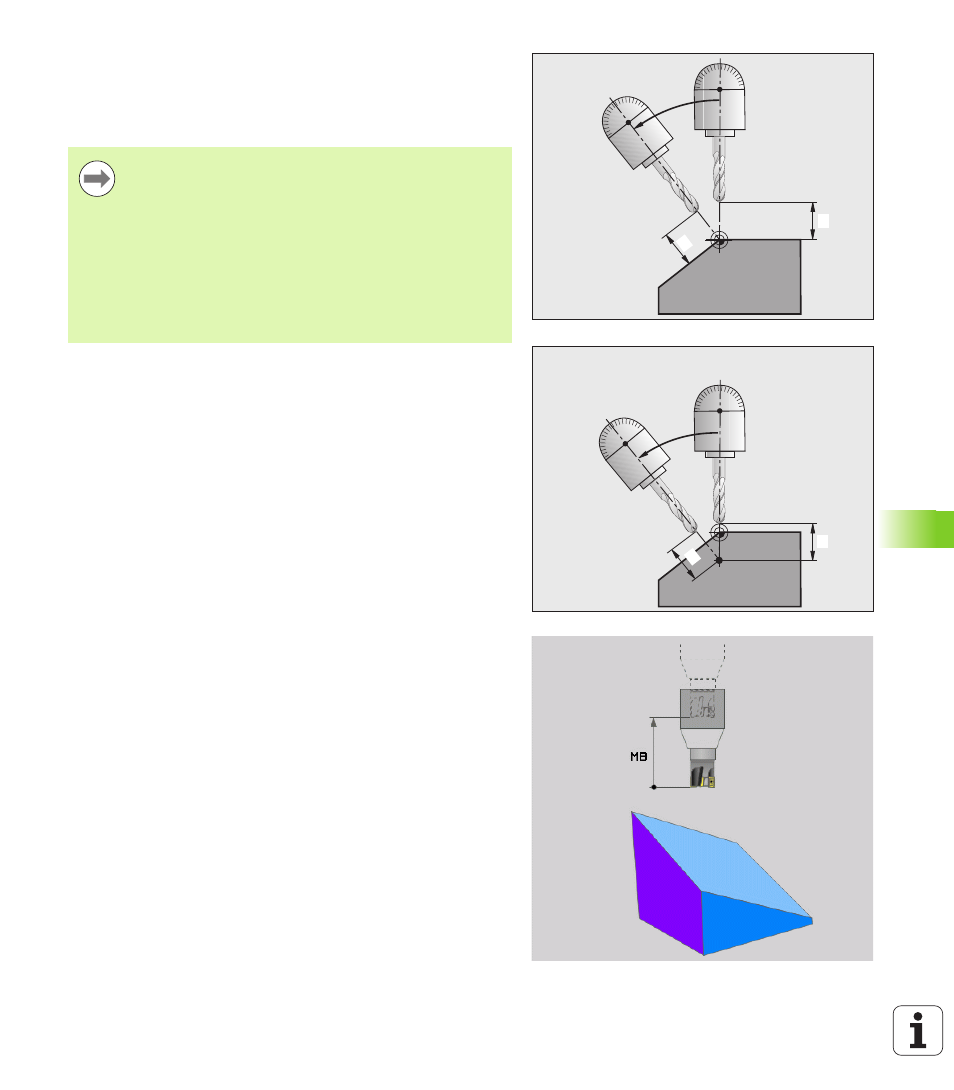

Если перед выполнением поворота инструмент
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, остается в той же позиции (см. рис.
справа в центре,
1
= РАССТ)
Если перед выполнением поворота инструмент не
находится на указанном расстоянии от заготовки,
после поворота инструмент, рассматриваемый
относительно, будет смещен относительно
первоначальной позиции (см. рис. справа внизу,
1
=
РАССТ)
