HEIDENHAIN iTNC 530 265
8.2
По
дпрограммы
8.2 Подпрограммы

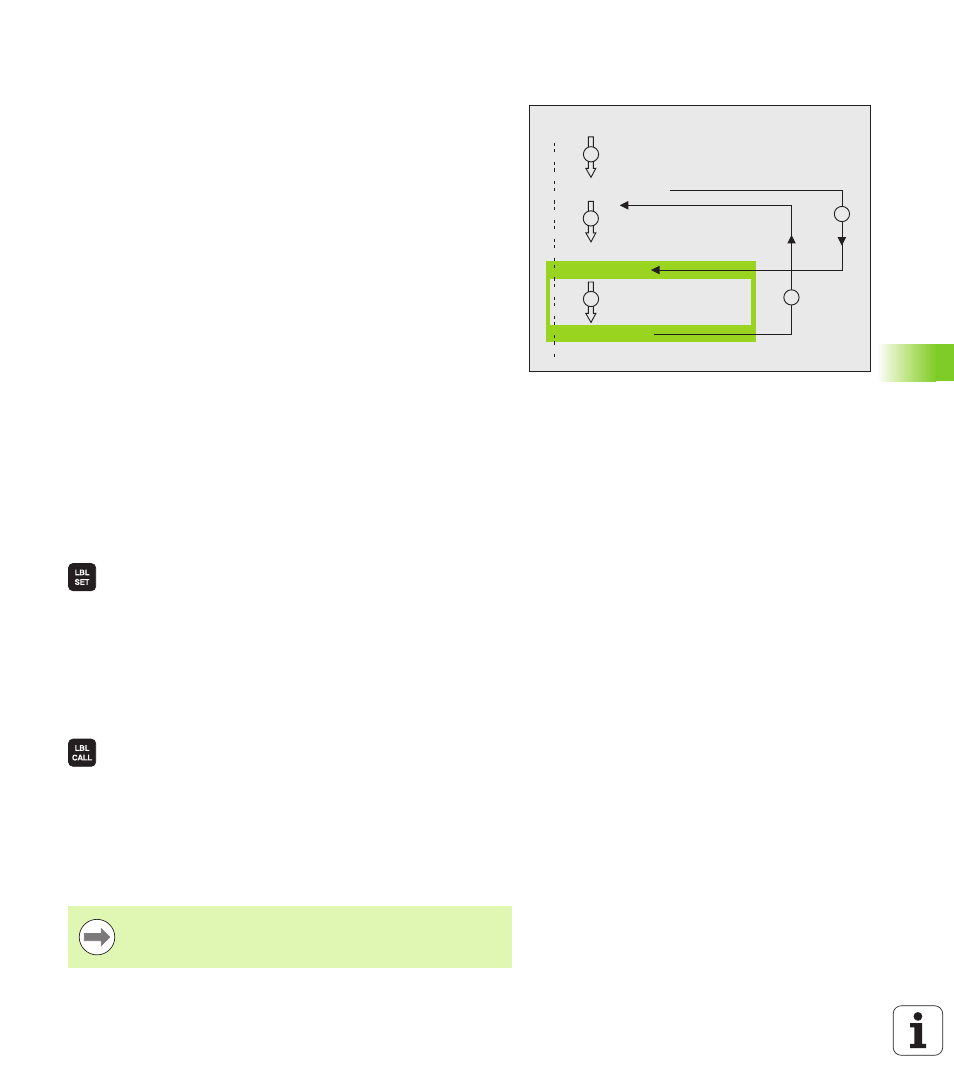

Принцип работы
1. Система ЧПУ выполняет программу обработки до тех пор,
пока не будет вызвана подпрограмма Ln,0
2. С этого момента система ЧПУ отрабатывает вызванную
подпрограмму до ее конца G98 L0
3. Затем ЧПУ продолжает выполнять программу обработки с
того кадра, который следует за вызовом подпрограммы Ln,0
Указания для программирования
„ Главная программа может содержать до 254 подпрограмм
включительно
„ Подпрограммы можно вызывать в любой последовательности и
так часто, как это необходимо
„ Запрещено задавать подпрограмму так, чтобы она вызывала
саму себя
„ Подпрограммы следует программировать в конце главной
программы (за кадром с M2 или M30)
„ Если подпрограммы находятся в программе обработки перед
кадром с M2 или M30, то они отрабатываются без вызова не
менее одного раза
Программирование подпрограммы
U Обозначение начала: нажмите клавишу LBL SET
U Введите номер подпрограммы. Если нужно
использовать имя МЕТКИ: для перехода к вводу
текста нажмите Softkey LBL-NAME
U Обозначение конца: нажмите клавишу LBL SET и
введите номер метки “0”
Вызов подпрограммы
U Вызов подпрограммы: нажмите клавишу LBL CALL
U Вызов подпрограммы/повторения: введите номер
метки вызываемой подпрограммы Если нужно
использовать имя МЕТКИ: для перехода к вводу
текста нажмите Softkey LBL-NAME Если вы хотите
ввести номер параметра строки в качестве адреса
назначения: нажмите Softkey QS, система ЧПУ
перейдет к метке с именем, заданным в
параметре строки
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
Запрещается применять G98 L 0, так как ее
использование соответствует вызову конца
подпрограммы.
