11.8 Работа с таблицами данных
резания
Указание
Возможности применения
Используя таблицы данных резания, в которых есть любые
комбинации производственных материалов и материалов
режущих кромок, ЧПУ может рассчитывать скорость вращения
шпинделя S и подачу по контуру F на основании скорости резания
V
C
и подачи на зубец f
Z
. Основой для расчета является
определение оператором в программе материала заготовки, а в
таблице инструментов - различных свойств, характерных для
заданного инструмента.
ЧПУ должна быть подготовлена производителем
станка к работе с таблицами данных резания.
Станок может быть снабжен не всеми из описанных
здесь или дополнительных функций. Следуйте
указаниям инструкции по обслуживанию станка.

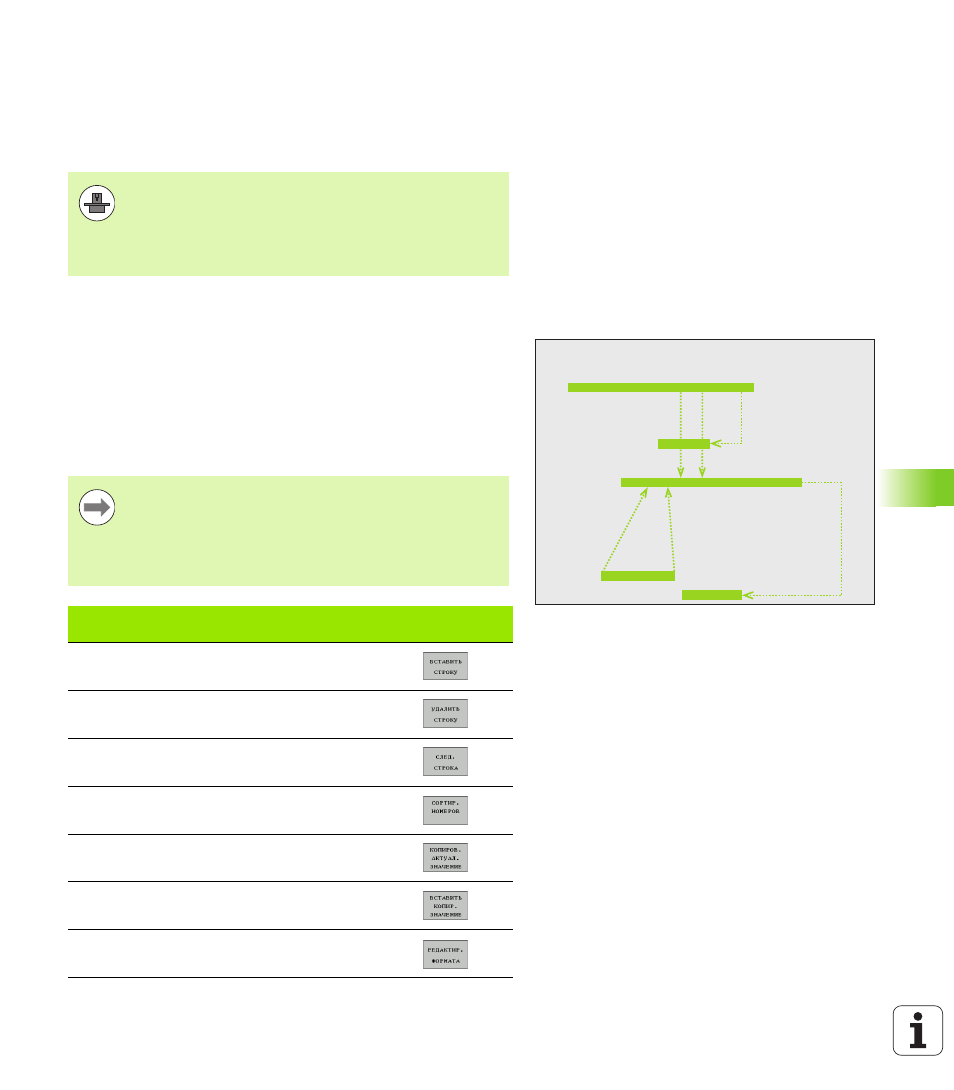

DATEI: TOOL.T
MM
T
R
CUT. TYP
TMAT
CDT
0
...
...
...
...
...
1
...
...
...
...
...
2
+5 4
MILL
HSS
PRO1
3
...
...
...
...
...
4
...
...
...
...
...
0 BEGIN PGM xxx.H MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 Z X+100 Y+100 Z+0
3 WMAT "ST65"
4 ...
5 TOOL CALL 2 Z S1273 F305
DATEI: PRO1.CDT
NR WMAT TMAT
Vc1
F1
0
...
...
...
...
1
...
...
...
...
2
ST65
HSS
40
0.06
3
...
...
...
...
4
...
...
...
...
Перед тем, как ЧПУ автоматически начнет
рассчитывать данные резания, оператор должен
активировать в режиме работы "Тест программы"
таблицу инструментов (статус S), из которой система
ЧПУ должна брать данные для заданного
инструмента.
Функции редактирования для таблиц
данных резания
Softkey
Вставка строки
Удаление строки
Выбор начала следующей строки
Сортировка таблицы
Копирование выделенного поля (2-я панель
Softkey)
Вставка скопированного поля (2-я панель
Softkey)
Редактирование формата таблиц (2-я панель
Softkey)
