Программирование: программирование контуров
6.4
Движ
ение
по
траект
ории
–
декар
товы
к
оор
динаты

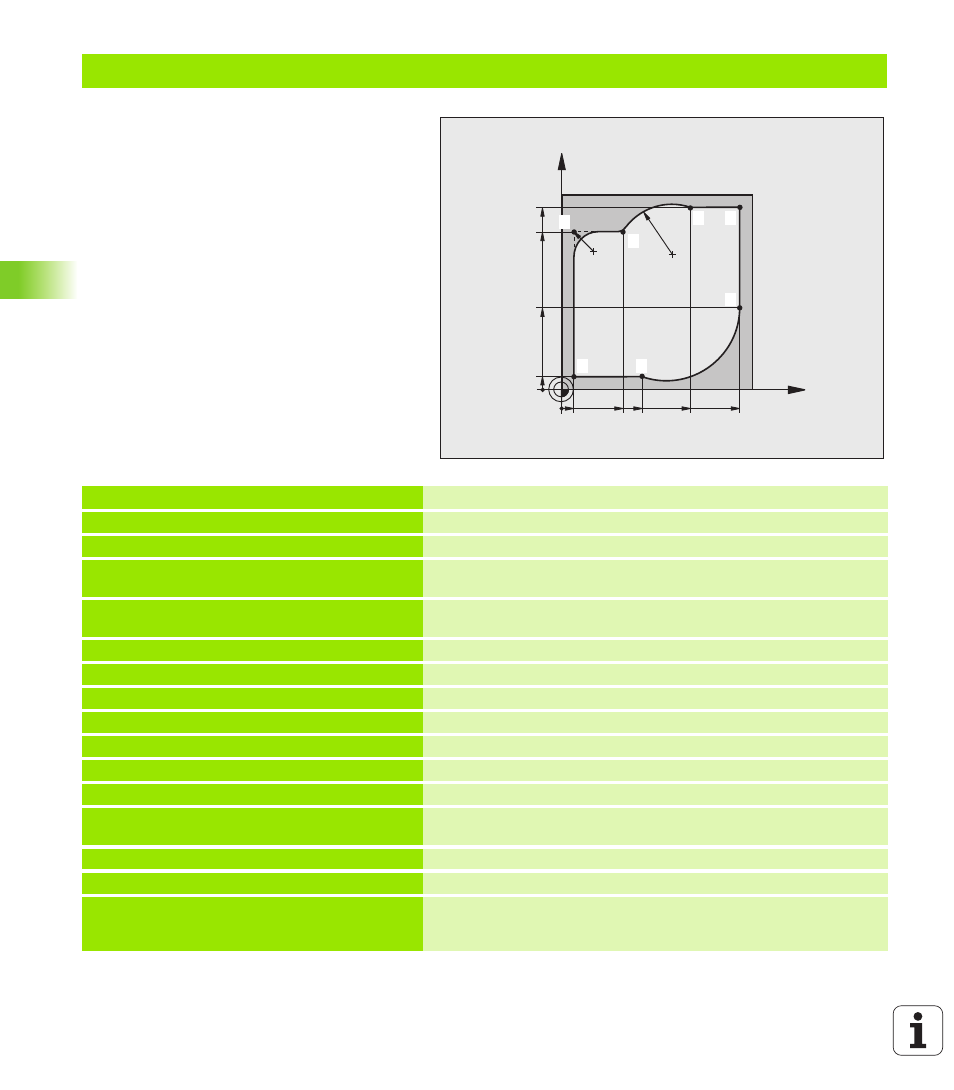

Пример: круговое движение в декартовой системе координат
%CIRCULAR G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки для графического моделирования
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S4000 *
Вызов инструмента с осью шпинделя и частотой вращения
шпинделя
N50 G00 G40 G90 Z+250 *
Вывод инструмента из материала по оси шпинделя на
ускоренном ходу
N60 X-10 Y-10 *
Предварительное позиционирование инструмента
N70 G01 Z-5 F1000 M3 *
Перемещение на глубину обработки с подачей F = 1000 мм/мин
N80 G01 G41 X+5 Y+5 F300 *
Подвод к контуру в точке 1, активация поправки на радиус G41
N90 G26 R5 F150 *
Подвод по касательной дуге
N100 Y+85 *
Точка 2: первая прямая для угла 2
N110 G25 R10 *
Ввод радиуса R = 10 мм, подача: 150 мм/мин
N120 X+30 *
Подвод к точке 3: начальная точка окружности
N130 G02 X+70 Y+95 R+30 *
Подвод к точке 4: конечная точка окружности с G02, радиус 30
мм
N140 G01 X+95 *
Подвод к точке 5
N150 Y+40 *
Подвод к точке 6
N160 G06 X+40 Y+5 *
Подвод к точке 7: конечная точка окружности, дуга окружности с
плавным переходом в точку 6, ЧПУ рассчитывает радиус
самостоятельно
X
Y
95
5
95
5
85
40
40
30
70
R10
R30
1
2
3
4
5
6
7
