320
Программирование: Q-параметры
9.1
1
Примеры
программиров
ания
9.11 Примеры программирования

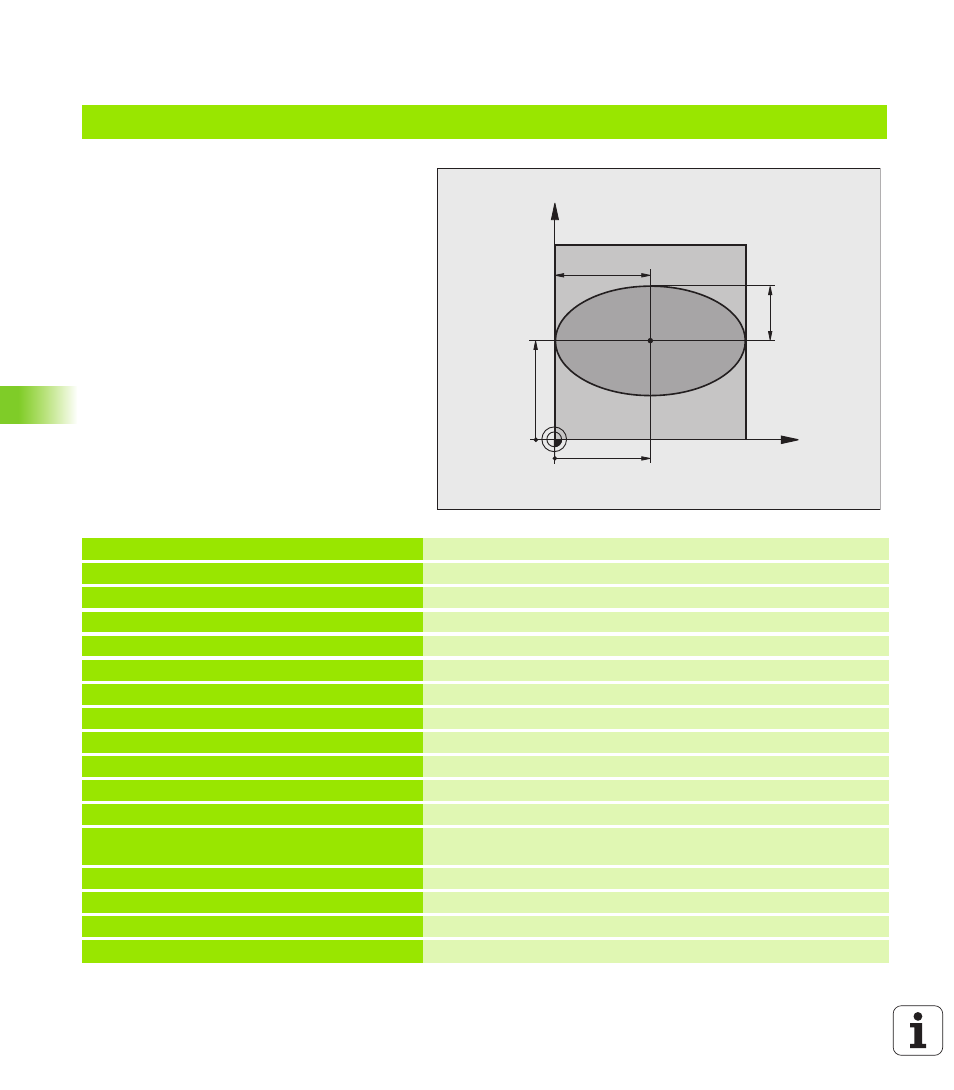

Пример: эллипс
Отработка программы
Контур эллипса состоит из большого
количества небольшихотрезков прямой
(определяемых в Q7). Чем больше расчетных
шагов установлено, тем более сглаженным
будет контур.
Направление фрезерования
устанавливается при помощи начального и
конечного угла на поверхности:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
Радиус инструмента не учитывается
%ELLIPSE G71 *
N10 Q1 = +50 *
Центр X-оси
N20 Q2 = +50 *
Центр Y-оси
N30 Q3 = +50 *
Полуось X
N40 Q4 = +30 *
Полуось Y
N50 Q5 = +0 *
Начальный угол на плоскости
N60 Q6 = +360 *
Конечный угол на плоскости
N70 Q7 = +40 *
Количество расчетных шагов
N80 Q8 = +30 *
Угловое положение эллипса
N90 Q9 = +5 *
Глубина фрезерования
N100 Q10 = +100 *
Подача на глубину
N110 Q11 = +350 *
Подача фрезерования
N120 Q12 = +2 *
Безопасное расстояние для предварительного
позиционирования
N130 G30 G17 X+0 Y+0 Z-20 *
Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N160 T1 G17 S4000 *
Вызов инструмента
N170 G00 G40 G90 Z+250 *
Отвод инструмента
X
Y
50
50
30
50
