Страница 84
84
KARRERA —
Руководство пользователя
Раздел 3 — Переходы/эффекты видеосигнала

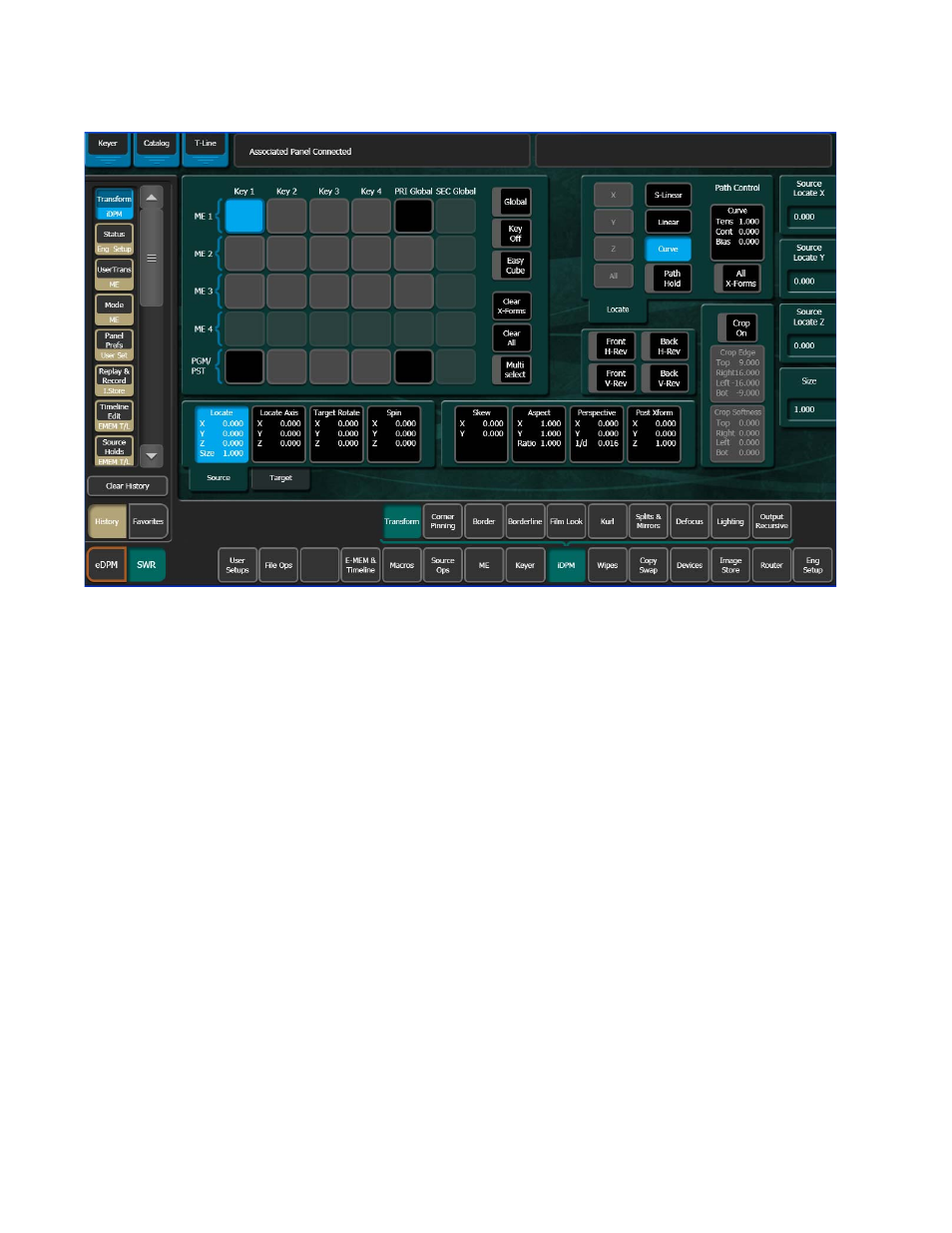

Рис. 31. Меню Transform
Параметрами джойстика (
X
,
Y
,
Z
,
Size
)
можно управлять через меню с
помощью программируемых кнопок или ввода с клавиатуры.
Назначение меню Transform
В верхнем левом углу меню Transform находится матрица панелей данных
для назначения (см.
).
Панели данных для кейеров с назначенными
iDPM
будут активны. Неактивные кейеры отображаются в сером цвете.
Выберите активную панель данных, чтобы назначить меню для управления
одним из кейеров (максимум - 16) или глобальным каналом
(
глобального канала). Панели данных кейеров сами указывают на включение
обрезки (Crop), включение глобальной привязки (Global Assignment) и
выключение сигнала кейера.
Назначения глобального канала
Первичный глобальный и вторичный глобальный каналы назначаются через
меню iDPM, Transform, однако требуется конфигурирование вторичного
глобального канала через меню ME, Mode (см. Вторичный глобальный канал
).
Когда кейер привязывается к глобальному каналу, на этот кейер также влияют
преобразования данного глобального канала, что позволяет легко создавать
сложные многоканальные перемещения. К одному глобальному каналу могут
