Меню splits / mirrors, Панель splits (разделение), Панель splits ( разделение ) – Инструкция по эксплуатации Grass Valley Karrera Video Production Center v.4.0
Страница 110
110
KARRERA —
Руководство пользователя
Раздел 3 — Переходы/эффекты видеосигнала
Меню Splits / Mirrors
Эффект разделения и отражения (Splits and Mirrors) позволяет разделить
изображение по горизонтали и/или по вертикали, и сформировать его
зеркальные отражения относительно этих осей. Для доступа к элементам
управления разделением и отражением нажмите кнопку
iDPM, Splits &
Mirrors
(
см.

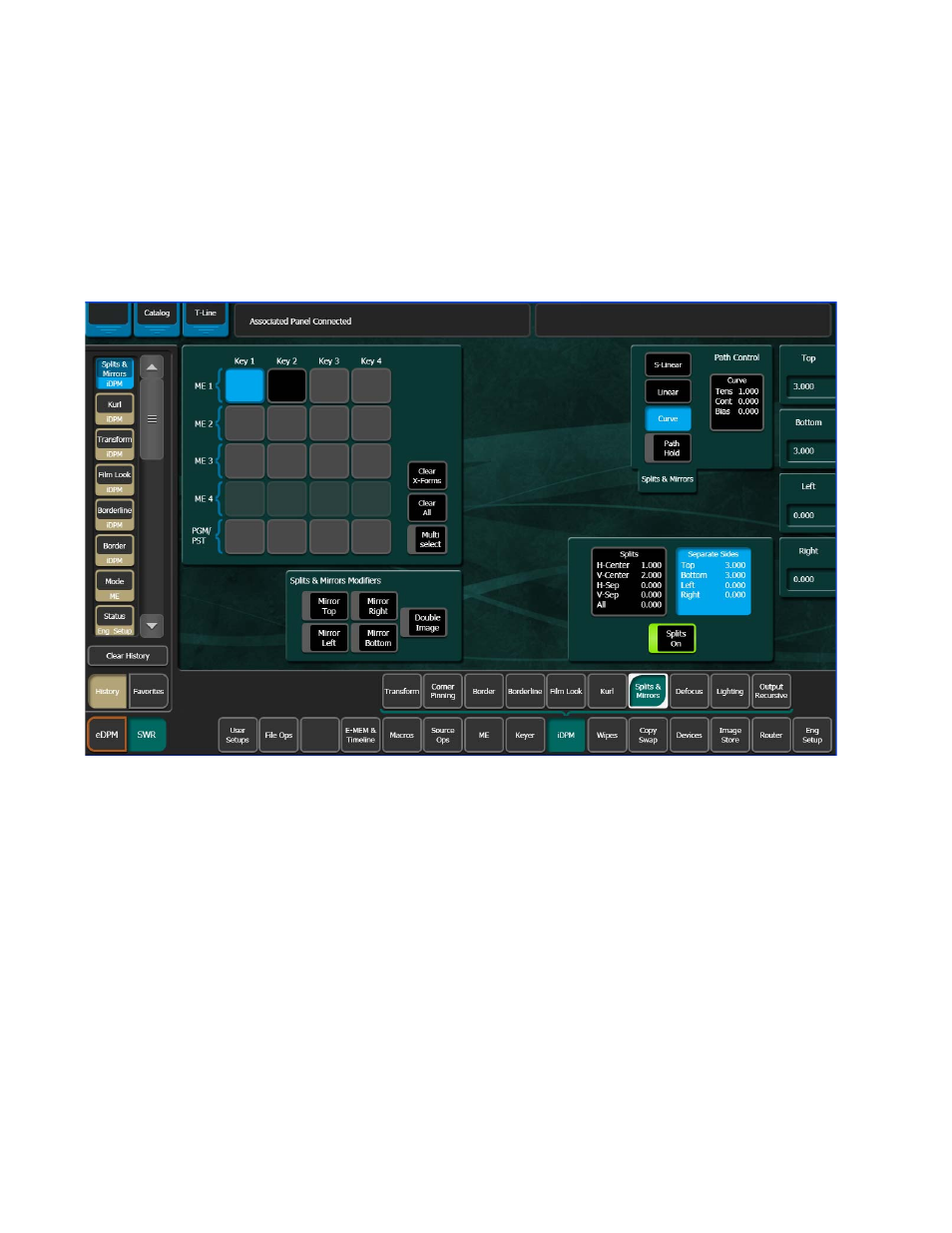

Рис. 50. Меню Splits/Mirrors
Панель Splits (разделение)
Нажмите кнопку
Splits On
на панели Splits Enable (внизу справа) для вызова
элементов управления Splits:
По нажатию кнопки
Splits
на панели данных Splits становятся доступны
следующие программируемые управляющие кнопки (значения
отображаются в экранных единицах):
Horizontal Center
—
управляет горизонтальной координатой разделения.
Vertical Center
—
управляет вертикальной координатой разделения.
Horizontal Separation
—
управляет горизонтальным расстоянием между
разделенными изображениями.
Vertical Separation
—
управляет вертикальным расстоянием между
разделенными изображениями.
