Setdef - преобразование на выходе, Setdef, Преобразование на выходе – Инструкция по эксплуатации Grass Valley Karrera Video Production Center v.4.0
Страница 138: Рис. 63
138
KARRERA —
Руководство пользователя
Раздел 3 — Переходы/эффекты видеосигнала
Примечание Функция MatchDef не выполняет преобразования частоты
кадров.

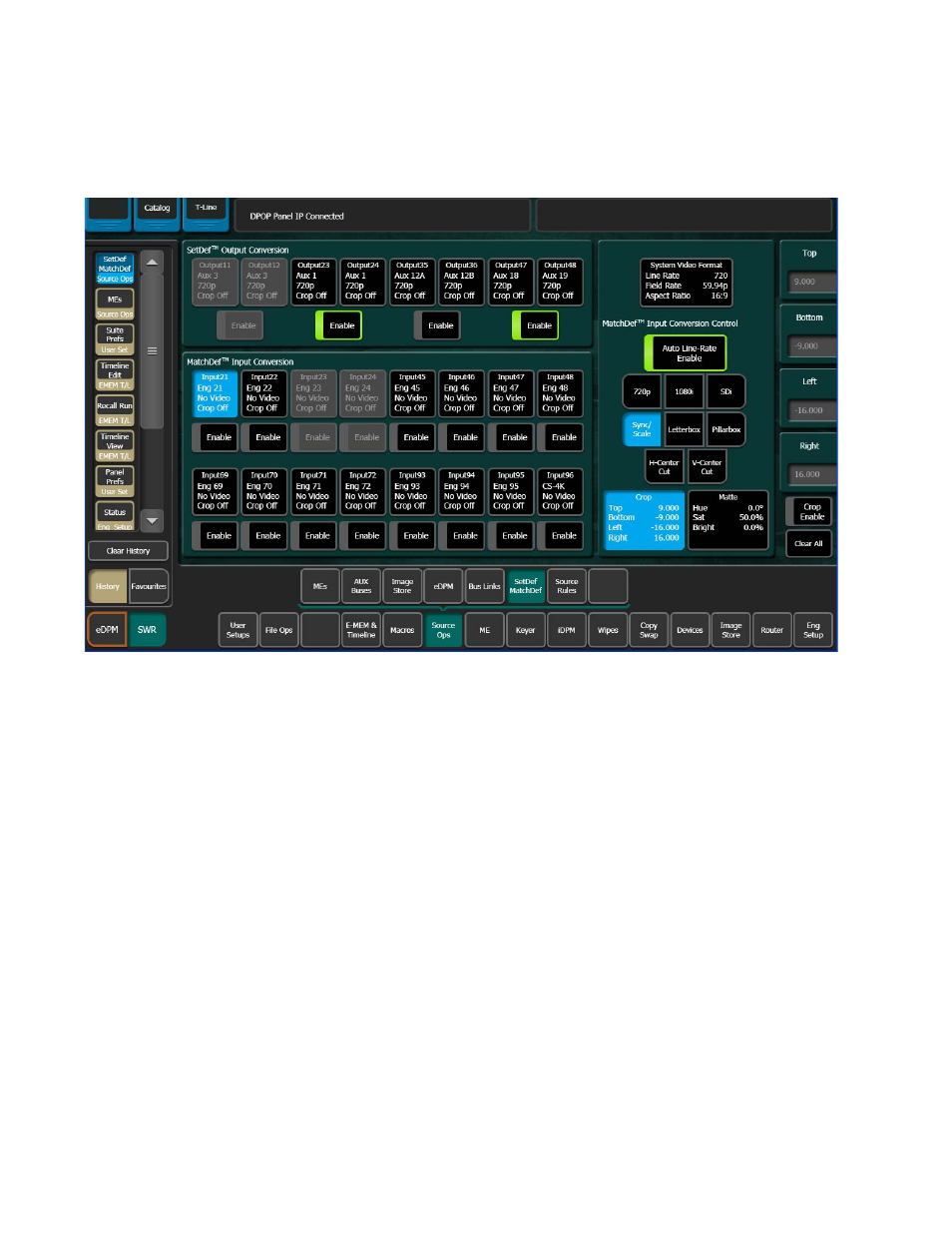

Рис. 63. Меню SetDef MatchDef, выбрано SetDef
SetDef -
преобразование на выходе
На каждой из восьми кнопок SetDef отображается состояние текущего
источника, формата и обрезки для данного выхода.
Примечание Выход SetDef может управляться только из меню Source
Ops, SetDef MatchDef,
когда выход SetDef привязан к тому
же комплекту оборудования, что и меню (если попытаться
изменить настройки комплекта с присвоенными выходами
SetDef,
появится предупреждение). Назначение выходов
комплекту оборудования может быть выполнено с
помощью меню Eng Setup, Outputs.
Четыре кнопки
Enable
активируют и деактивируют преобразование для пар
кнопок выходного разъема, расположенных чуть выше.
Действующий в настоящее время видеостандарт Karrera показан в окне
состояния
System Video Format
в верхней правой части меню.
При нажатии кнопки
SetDef Timing
отображаются панели данных
горизонтального и вертикального смещения (Horizontal and Vertical Offset),
