Тренажер Cybex Arc Trainer 425A - Руководство пользователя
Установка
и сборка
Стр. 5-8
11. Присоедините рукоятки.
A. Приготовьте левую (#13) и правую (#14) рукоятки, поворотную ось (#15), два винта BHSCS
0,375-16 x 0,50 (#18) и две шайбы (#23).
B. Расположите левую (#13) и правую (#14) рукоятки вертикально.
C. Расположите правую рукоятку (#14) таким образом, чтобы совместить ее отверстие с отверстием
в основной раме. См. Рисунок 8.
D. Вставьте поворотную ось (#15) в отверстие правой рукоятки (#14). См. Рисунок 8.
E. Расположите левую рукоятку (#13) таким образом,
чтобы совместить отверстия рукоятки с отверстием
в основной раме.
F. Протолкните поворотную ось (#15) через отверстие.
G. Нанесите локтайт (#16) на винты и внутрь
отверстия, куда будут вворачиваться винты.
H. С помощью обоих 7/32-дюймовых шестигранных
торцевых ключей, входящих в комплект поставки
(#27), прикрепите поворотную ось к рукояткам
двумя винтами BHSCS 0,375-16 x 0,50 (#18) с
двумя шайбами (#23).
ПРИМЕЧАНИЕ: Неплотно
затянутые рукоятки будут шататься.
12. Присоедините S-образные серьги.
A. Определите, где находится правая S-образная
серьга на основной раме. См. Рисунок 9.
B. Приготовьте винт BHSCS (винт с круглой
головкой под торцевой ключ) 0,250-20 x 0,625
(#20), шайбу (#25), торцевую крышку (#24) и
прокладку (#28).
C. Нанесите локтайт (#16) на винт BHSCS и внутрь
отверстия, куда будет вворачиваться винт. См.
Рисунок 9.
D. Поднимите правую S-образную серьгу и,
пользуясь 5/32-дюймовым шестигранным
торцевым ключом (#26), входящим в комплект
поставки, прикрепите S-образную серьгу к
рукоятке с помощью винта BHSCS (#20), шайбу
(#25), торцевую крышку (#24) и прокладку (#28),
подготовленных при выполнении шага 12B.
См. Рисунок 9.
E. Повторите шаги 12A-12D для левой стороны.

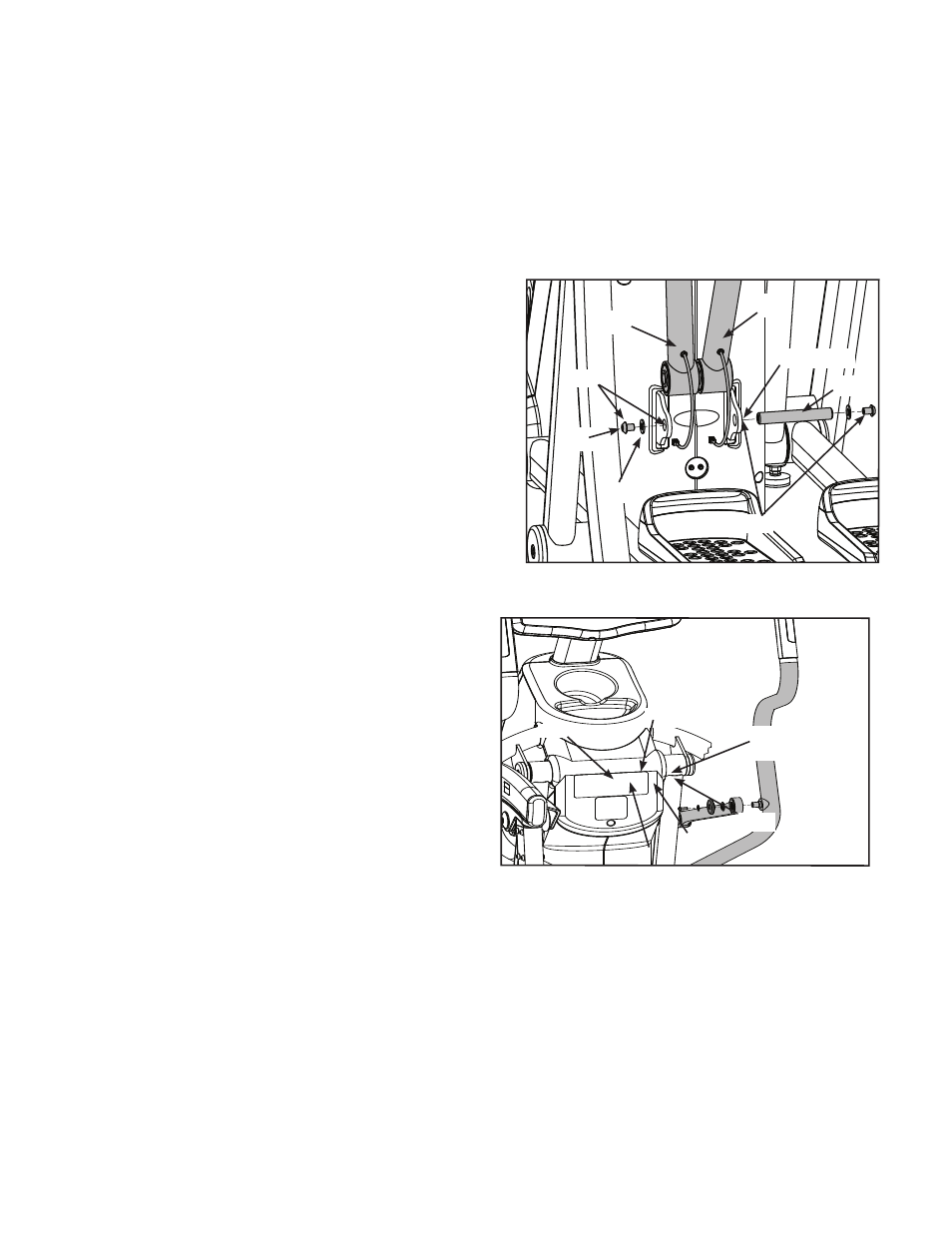

Рисунок 8
#14
#13
#15
#16
#23
Отверстие
#18
#16
Рисунок 9
#20
S-образная
серьга
#24
#28
#16
#25
