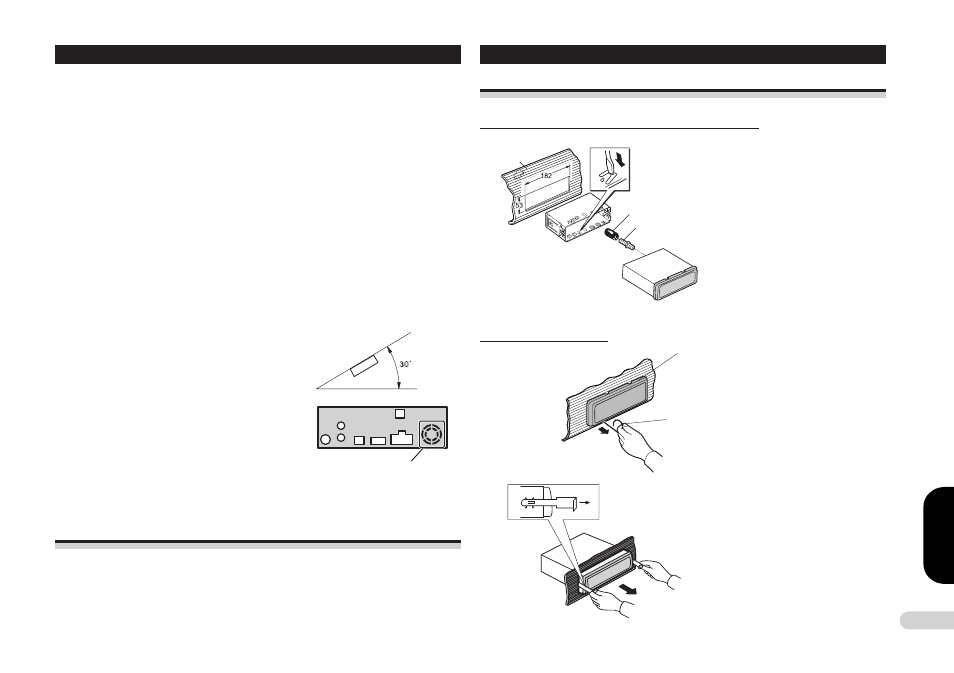

Установка
Примечание:
• Перед тем как окончательно установить устройство на место, выполните пробное
подключение всех проводов, позволяющее проверить правильность соединений, а также
работоспособность устройства и системы в целом.
• Чтобы обеспечить правильность установки, пользуйтесь только комплектующими,
поставляемыми вместе с устройством. Использование деталей и принадлежностей,
не утвержденных изготовителем, может стать причиной неправильной работы устройства.
• Если при установке необходимо сверлить отверстия или выполнять другие модификации
конструкции автомобиля, то проконсультируйтесь у ближайшего дилера компании.
• Устройство необходимо устанавливать там, где оно не будет мешать водителю и не сможет
травмировать пассажиров в случае внезапной остановки, например, при аварии.
• В результате перегрева полупроводниковый лазер может выйти из строя, поэтому не
устанавливайте устройство в местах с повышенной температурой например, вблизи
выпускных отверстий системы отопления салона.
• Если наклон устройства относительно горизонтальной
плоскости превысит 30
O , то это может ухудшить
характеристики устройства.
• Следите за тем, чтобы провода не закрывали область
устройства, указанную на рисунке. Расположенные там
вентиляционные отверстия обеспечивают надлежащее
охлаждение усилителей.
Данное устройство предназначено для переднего крепления (обычный способ установки
в соответствии с рекомендациями DIN) или для заднего крепления при помощи резьбовых
отверстий в боковых стенках корпуса аппарата. Более подробно оба способа установки
описаны в соответствующих разделах.
Не закрывать эту область
Крепление спереди или сзади в соответствии
с рекомендациями DIN
Установка в приборную панель спереди
(в соответствии с рекомендациями DIN)
Установка с использованием резиновой прокладки
Извлечение устройства
Кронштейн
После установки кронштейна в прибор
ную панель выберите на его стенках
ушки, которые соответствуют толщине
стенки передней панели, и загните их.
Закрепите кронштейн как можно надеж
нее, используя ушки в верхней и в ни
жней стенках кронштейна. Для фикса
ции кронштейна согните ушки под уг
лом в 90 градусов. После установки ус
тройства в приборную панель закрепите
на нем рамку.
Чтобы снять рамку вставьте в расположенное
в нижней части рамки отверстие специальную
шпильку и потяните на себя. (Для установки
рамки на место совместите ее сторону с нижней
канавкой и наденьте на устройство.)
Вставьте, как показано на рисунке, прилагаемые ключи до
щелчка замков. Прижимая ключи к боковым стенкам устройства,
вытяните устройство из кронштейна.
Винт
Рамка
Приборная
панель
Резиновая
прокладка
