Pioneer DVH-P5000MP - Инструкция (Страница 8)

РУССКИЙ

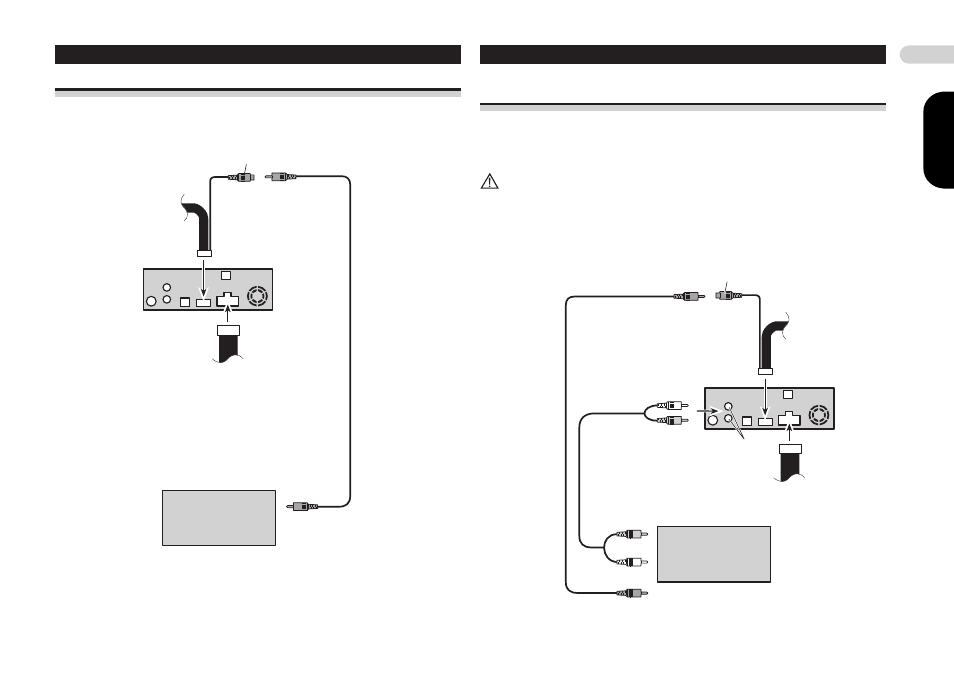

8 Схема проводных соединений
Применение монитора с входными гнездами RCA
Выход сигнала изображения на передний
экран («FRONT VIDEO OUTPUT») (желтый)
Выход сигнала изображения на задний экран позволяет подключать к данному устройству
монитор, с помощью которого располагаемые на заднем сиденье пассажиры могут смотреть
программы, записанные на дисках DVD или Video CD.
Предупреждение
• НИКОГДА не устанавливайте монитор там, где он может отвлекать водителя во время
движения.
• НИКОГДА не соединяйте расположенные на задней панели выходы звукового сигнала
с входом внешнего усилителя мощности.
Соединительный
кабель
с разъемами RCA
(прилагается)
Данное устройство
К входу сигнала
изображения
Монитор с входными
гнездами RCA
23 см
6 м
Подключение монитора к выходу сигнала
изображения на задний экран
Выход сигнала изображения
на задний экран («REAR VIDEO
OUTPUT») (желтый)
Соединительный кабель
с разъемами RCA (прилагается)
Данное устройство
Левый (белый)
Правый (красный)
Выход звукового
сигнала на задней
панели Соединительные
кабели с разъемами
RCA (приобретаются
отдельно)
К входам
звукового сигнала
К входу сигнала
изображения
Монитор с входными
гнездами RCA
6 м
23 см
