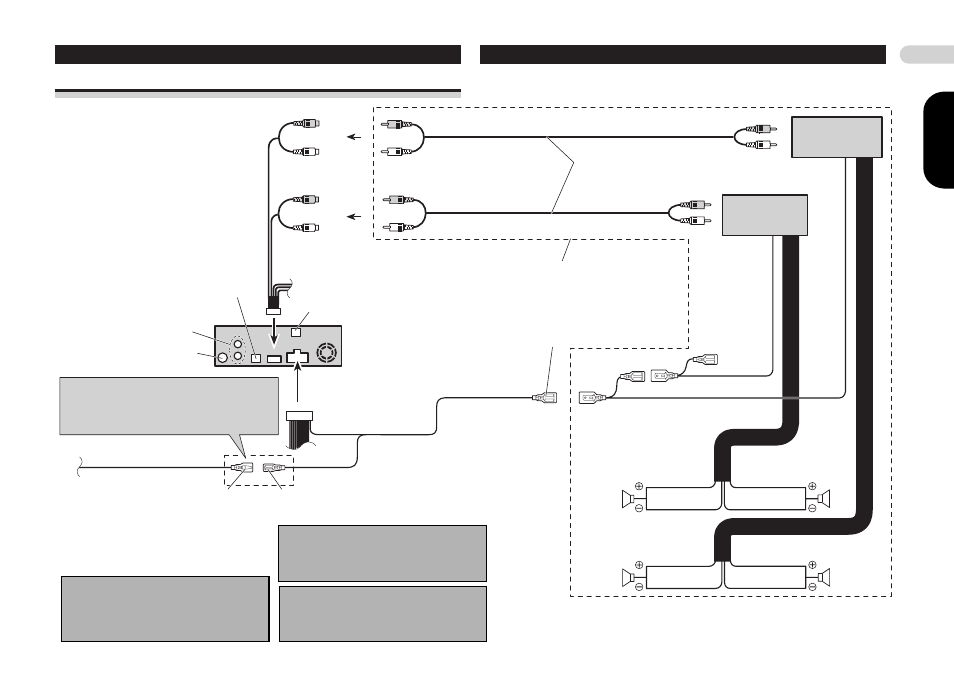

6 Схема проводных соединений
Соединение с внешним усилителем мощности
Соединительные кабели
с разъемами RCA
(приобретаются отдельно)
Такой способ соединения используется при
наличии внешнего усилителя мощности
(приобретается отдельно)
Синий с белым
К контакту управления системой на усилителе
мощности. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В)
Дистанционное управление системой
Сабвуфер
Фронтальная акустическая
система
Фронтальная акустическая
система
Сабвуфер
Усилитель мощности
(приобретается
отдельно)
Усилитель мощности
(приобретается
отдельно)
15 см
Выход на фронтальные
акустические системы
(«FRONT OUTPUT»)
Выход на сабвуфер или
выход с нерегулируемым
уровнем («SUBWOOFER OUTPUT
or NON FADING OUTPUT»)
Вход шины IP BUS (синий)
(см. стр. 4)
Оптический вход
Данное устройство
Дистанционное управление
системой
Синий с белым (7*)
К контакту управления реле автомобильной антенны.
(Максимальный ток 300 мА, напряжение постоянного тока 12 В).
Замечание
Измените начальные настройки данного устройства
(см. инструкцию). Выход сабвуфера данного
устройства является монофоническим.
Если данное устройство используется вместе
с многоканальным процессором DEQ P7000,
то внешний усилитель мощности (приобретается
отдельно) подключается к процессору DEQ P7000.
Если данное устройство используется вместе с много
канальным процессором (например, DEQ P7000)
(приобретается отдельно), то не соединяйте ничего
с проводами соединения данного устройства с акус
тическими системами и с проводом дистанционного
управления системой (голубой с белым).
Синий с белым (6*)
Выход звукового сигнала
на задней панели
(см. стр. 8–11)
Антенный вход
(см. стр. 4)
Расположение контактов в разъеме ISO может отличаться
в зависимости от модели автомобиля. Соедините контакты
6* и 7*, если контакт 5* предназначен для управления
антенной. Во всех других типах автомобилей контакты 6*
и 7* никогда не соединяются.
