Русский – Инструкция по эксплуатации Pioneer DVH-P5000MP
Страница 7
РУССКИЙ
7

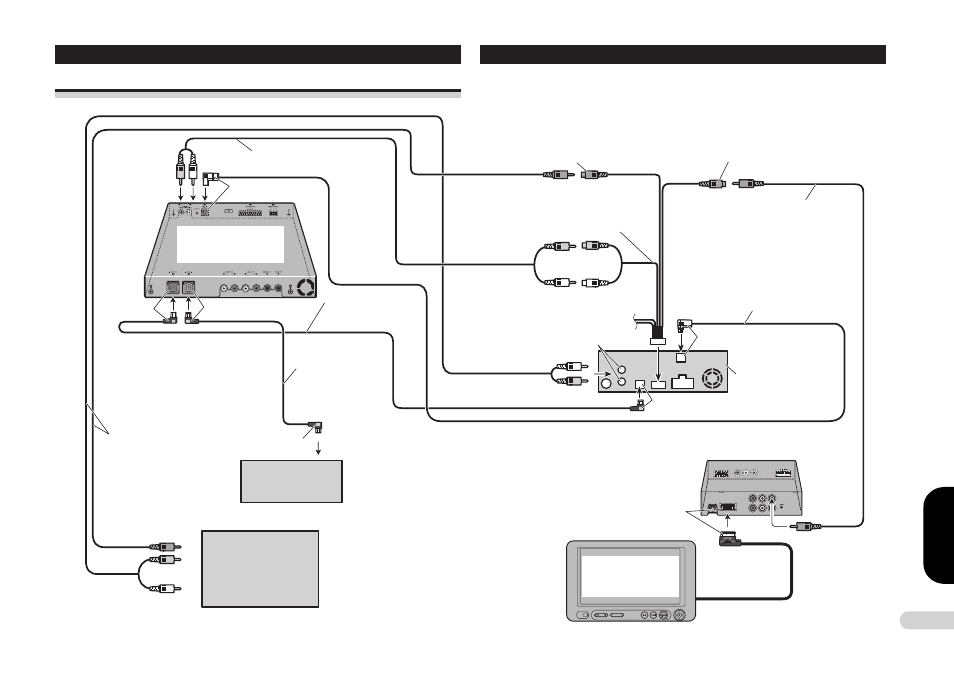

Схема проводных соединений
Соединение с многоканальным процессором
Соединительные кабели с разъемами RCA
(прилагаются к многоканальному процессору)
Выход сигнала изображения
на задний экран («REAR VIDEO
OUTPUT») (желтый)
Выход на сабвуфер или выход
с нерегулируемым уровнем («SUBWOOFER
OUTPUT or NON FADING OUTPUT»)
23 см
15 см
Черный
Данное устройство
Синий
Коричневый
Сенсорный экран
формата 16:9
(AVD W6210)
(приобретается отдельно)
Правый (красный)
Правый (красный)
Левый (белый)
Левый (белый)
23 см
6 м
6 м
Выход сигнала изображения
на передний экран («FRONT VIDEO
OUTPUT») (желтый)
Соединительный кабель
с разъемами RCA (прилагается)
Оптический кабель (прилагается
к многоканальному процессору)
Выход звукового сигнала
на задней панели
Соединительные кабели
с разъемами RCA
(приобретаются отдельно)
Провод шины IP BUS
(прилагается к многока
нальному процессору)
Провод шины IP BUS
(прилагается к многодис
ковому проигрывателю
компакт дисков)
Многодисковый проигры
ватель компакт дисков
(приобретается отдельно)
Мультиканальный
процессор (DEQP7000)
(приобретается отдельно)
Монитор с входными
разъемами RCA
К входу сигнала
изображения
К входам
сигнала звука
Синий
Синий
Черный
Черный
