РУССКИЙ

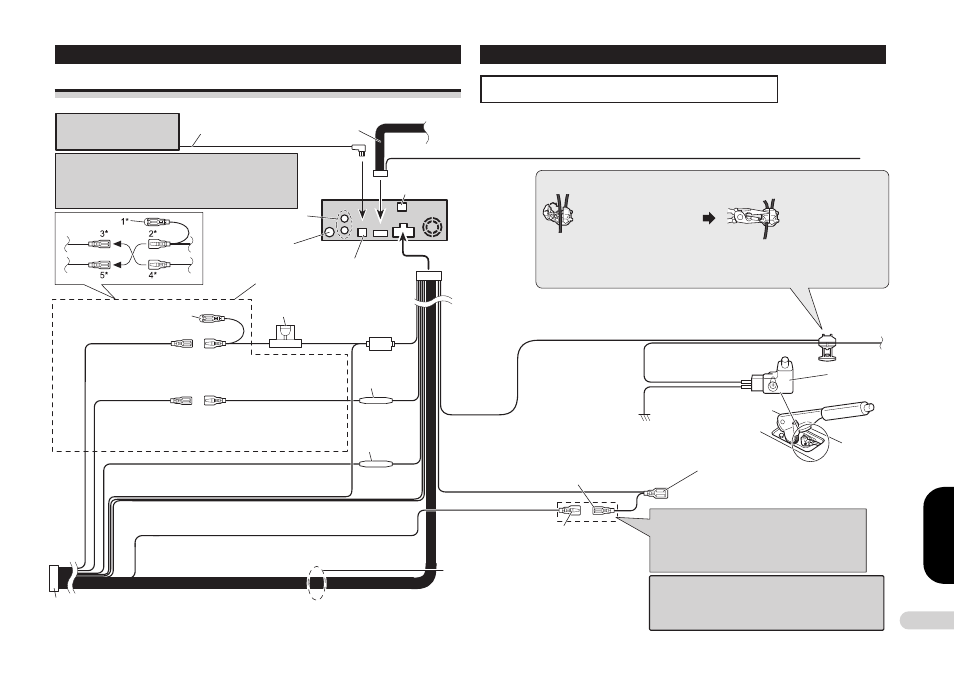

Схема проводных соединений
Соединение провода питания
Многодисковый проигрыватель
компакт дисков
(приобретается отдельно)
Изоляция проводов данного изделия имеет цветовое решение,
соответствующее требованиям новой системы цветовой кодировки.
Примечание:
В зависимости от типа автомобиля, назначения выводов 3* и 5*
могут быть различными. В этом случае следите за тем, чтобы
выводы соединялись следующим образом: 2* с 5*, а 4* с 3*.
Желтый с черным
Если Вы пользуетесь сотовым телефоном, то соедините его с разъемом
«Audio Mute» [Подавление звука] сотового телефона. Если сотовый телефон
отсутствует, то данный провод не используется.
Замечание:
Расположение выключателя индикатора стояночного тормоза зависит
от модели автомобиля. Смотрите описание автомобиля или
проконсультируйтесь у дилера.
Светло зеленый
Предназначен для определения состояния (включено/выключено) выключателя
индикатора стояночного тормоза. Этот провод должен соединяться с проводом
подачи напряжения на выключатель индикатора стояночного тормоза.
Синий с белым (7*)
К контакту управления реле автомобильной
антенны. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В).
Синий с белым (6*)
Синий с белым
К контакту управления системой на усилителе
мощности. (Максимальный ток 300 мА,
напряжение постоянного тока 12 В)
Расположение контактов в разъеме ISO может отличаться
в зависимости от модели автомобиля. Соедините
контакты 6* и 7*, если контакт 5* предназначен для
управления антенной. Во всех других типах автомобилей
контакты 6* и 7* никогда не соединяются.
Если данное устройство используется вместе с многоканаль
ным процессором (например, DEQ P7000) (приобретается от
дельно), то не соединяйте ничего с проводами соединения
данного устройства с акустическими системами и с проводом
дистанционного управления системой (голубой с белым).
Провода подключения акустических систем
Белый : фронтальная левая (+)
Белый с черным : фронтальная левая ( )
Серый : фронтальная правая (+)
Серый с черным : фронтальная правая ( )
Зеленый : тыловая левая (+) или не используется
Зеленый с черным : тыловая левая ( ) или не
используется
Фиолетовый : тыловая правая (+) или сабвуфер (+)
Фиолетовый с черным : тыловая правая ( ) или
сабвуфер ( )
Провод подачи
напряжения
Провод соединения
с массой
Выключатель
индикатора
стояночного тормоза
Провод шины IP BUS См. стр. 6–11
Данное
изделие
Выход звукового сигнала
на задней панели
(см. стр. 8–11)
Антенный вход
Вход шины IP BUS (синий)
Соединяйте между собой
провода одного цвета.
Патрон предохранителя
Предохрани
тельный
резистор
Предохрани
тельный
резистор
Колпачок (1*)
Если этот вывод не
используется, то не снимайте
колпачок.
Желтый (3*)
Резервный (или к контакту
замка зажигания «вспомога
тельные приборы»).
Красный (5*)
К контакту замка зажига
ния «вспомогательные
приборы» (или резервный)
Желтый (2*)
К контакту, всегда находящемуся под
напряжением, независимо от
положения ключа зажигания.
Красный (4*)
К электрическому выводу, управляемому
ключом зажигания (12 В постоянного
тока) в положениях «вкл» или «выкл».
Оранжевый
К разъему выключателя освещения.
Черный (масса)
К металлическим деталям корпуса автомобиля.
Разъем ISO
Примечание:
На некоторых автомобилях разъем ISO разделен на две части.
В таком случае подключите обе части разъема.
Оптический
вход Способ выполнения соединения
1. Вставьте провод в зажим 2. Сильно сожмите
пассатижами с узкими
губками
