УПРАВЛЕНИЕ

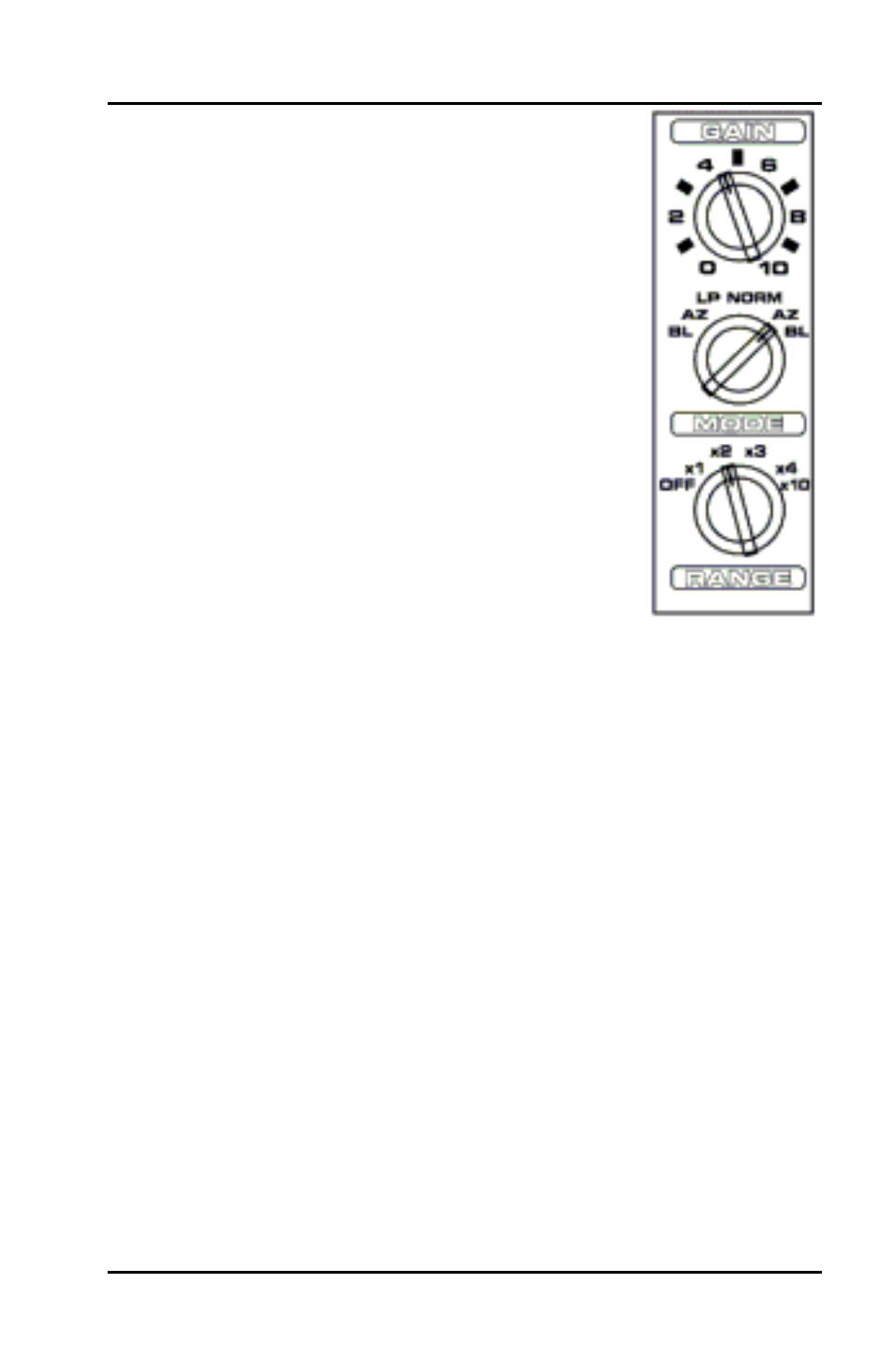

На рис. H показаны три главных устройства управления
работой эхолота «FL 18»: это выключатель питания Power
и переключатель диапазонов RANGE, переключатель
режимов работы MODE и регулятор чувствительности
GAIN
.
В к л ю ч е н и е п и т а н и я и п е р е к л ю ч е н и е
диапазонов
Ручка внизу панели управления служит для включения
выключения питания и для выбора рабочего диапазона
эхолокации. Крайнее левое положение ручки OFF
выключает эхолот. Можно выбрать один из пяти рабочих
диапазонов (1 фут равен 0,305 м):
Обычный эхолот
x1 включает 0 20 футов, x2 = 0 40
футов,
x3 =
0 60 футов, x4 = 0 80 футов,
и x10 = 0 200 футов.
Эхолот избранной глубины
x1 включает 0 30 футов, x2 = 0 60 футов,
x3 = 0 90 футов, x4 = 0 120 футов,
и x10 = 0 300 футов.
Чтобы включить эхолот и установить желаемый рабочий диапазон, следует
повернуть ручку RANGE вправо. Чтобы правильно распознавать глубину объектов
на экране эхолота, следует масштаб изображения на экране соотносить с
установленным диапазоном. Для диапазона х1 следует считывать белые цифры,
которые без пересчета показывают точную глубину. При выбранном диапазоне х2
следует считывать желтые цифры и их значения умножать на 2. Для выбранных
диапазонов х3, х4, х5 и х10 умножение следует вести на соответствующую величину
(3, 4, 5 и 10).
Рассмотрим пример рис.J на стр.12: здесь показана кромка дна на глубине 15 футов
(4,5 м). При установленном диапазоне х1 значение следует понимать как 15 футов.
При установленном диапазоне х2 после умножения глубина окажется 30 футов (9
м), при х3 – 45 футов, при х4 – 60 футов, а при выбранном диапазоне х10 глубина
будет определена как 150 футов
В случае использования глубоководной модели «Deep Range», отсчет глубины с
экрана эхолота ведется аналогичным образом. Единственное отличие – вместо
множителя 30 применяется множитель 20.
