ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
Переключатель режимов MODE устанавливает уровень мощности излучаемого
эхолотом сигнала и величину увеличения изображения. Для большинства условий
вполне подойдет положение переключателя режимов «NORM». В этом случае
эхолот будет работать с нормальным (высоким) уровнем излучаемой мощности.
Глубина будет отсчитываться по внешнему кольцу белых цифр.
Положение переключателя «LP» (малая мощность) включает режим, применяемый
для работы на малых глубинах не более 4,5 м. Уровень мощности, излучаемой
эхолотом «FL 18» в режиме LP составляет примерно 50% от мощности в
нормальном режиме. Глубина определяется таким же способом, как и в нормальном
режиме.

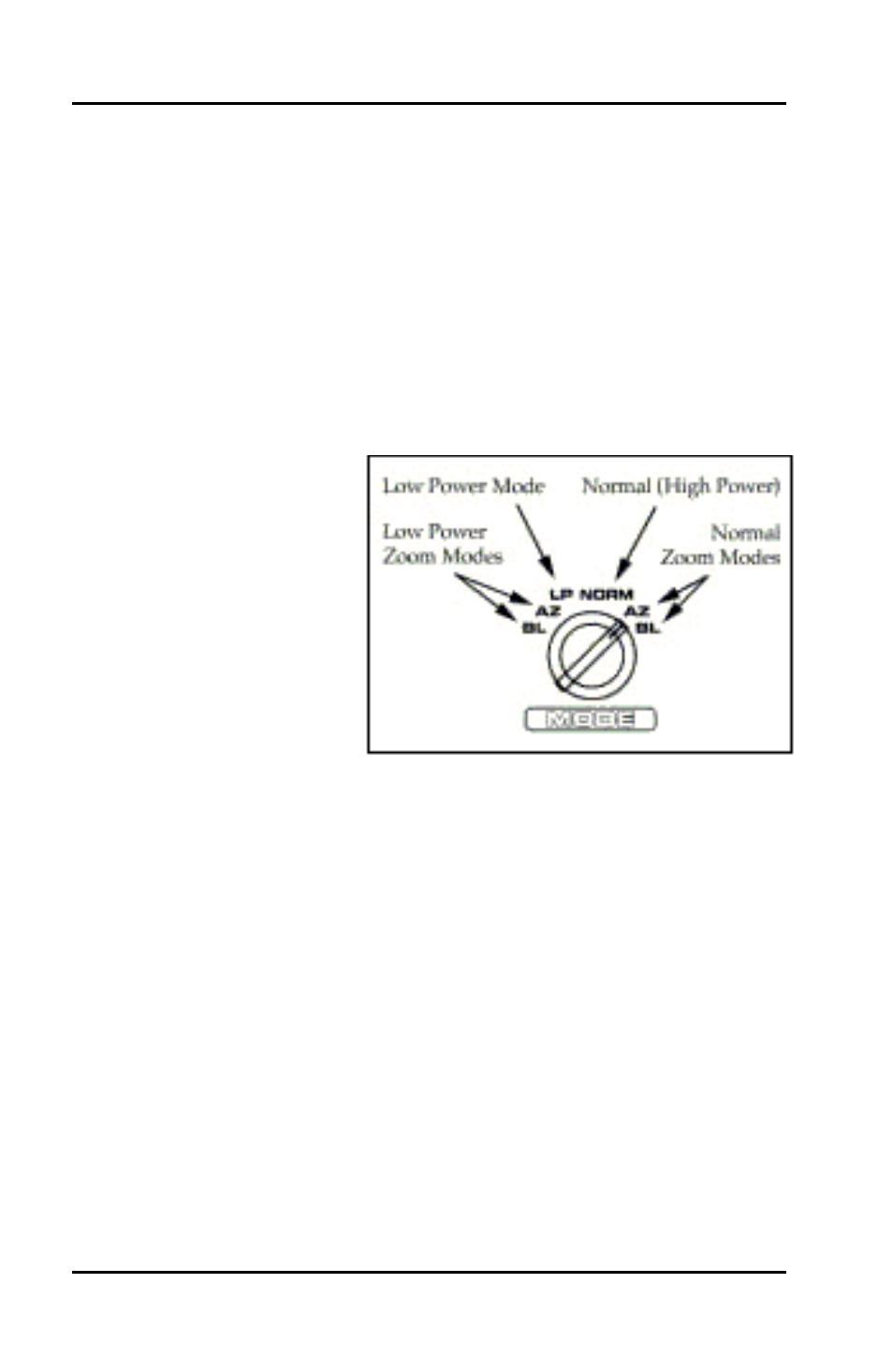

Положение переключателя
«AZ»
(автоматическое
увеличение) включает режим
разделенного экрана эхолота
«FL 18», как показано на рис.L
на стр.14. Здесь выбран
диапазон x2. На экране видно:
В правой части экрана показан
полный разрез водной толщи.
Здесь отсчет глубины ведется не
по белым цифрам, а по
внутренней желтой шкале
(размерность рисунка – в футах). Линия кромки поверхности дна располагается
вблизи отметки 15 футов (4,5 м) желтой шкалы. Поскольку установлен диапазон
глубины x2, следует отметку глубины понимать как 30 футов (около 9 м).
В левой части экрана можно видеть только придонную область водоема «толщиной»
всего 6 футов (1,8 м). Обратите внимание, что изображение здесь строится в
обратном направлении. Линия кромки поверхности дна обозначена меткой на
желтой шкале около 7 часов (по шкале обычных часов). Значения глубин
отсчитываются от этой метки по часовой стрелке с шагом 1 фут (0,3 метра). Здесь
отметка «6 футов» действительно означает расстояние в 6 футов над дном.
На рис.L, при выбранном диапазоне x2, первая рыба «Fish A» обнаружена около
дна, а потому видна и на правой, и на увеличенной левой части экрана. Вторая
рыба «Fish B» располагается на расстоянии от дна, большем 6 футов, а потому ее
видно только на полном разрезе водоема в правой части экрана.
Положение переключателя «BL» (захват дна) включает режим, аналогичный
режиму «AZ». Единственное отличие – когда эхолот «FL 18» обнаружит дно,
откроется окно увеличенного просмотра. При всех изменениях профиля дна и его
глубины, линия дна всегда будет видна на экране, «привязанной» к нулевой метке
в увеличенной части экрана.
