Инструкция по эксплуатации Vexilar FL-18
Страница 4
WWW.BADGER.RU
www.badger.ru
4

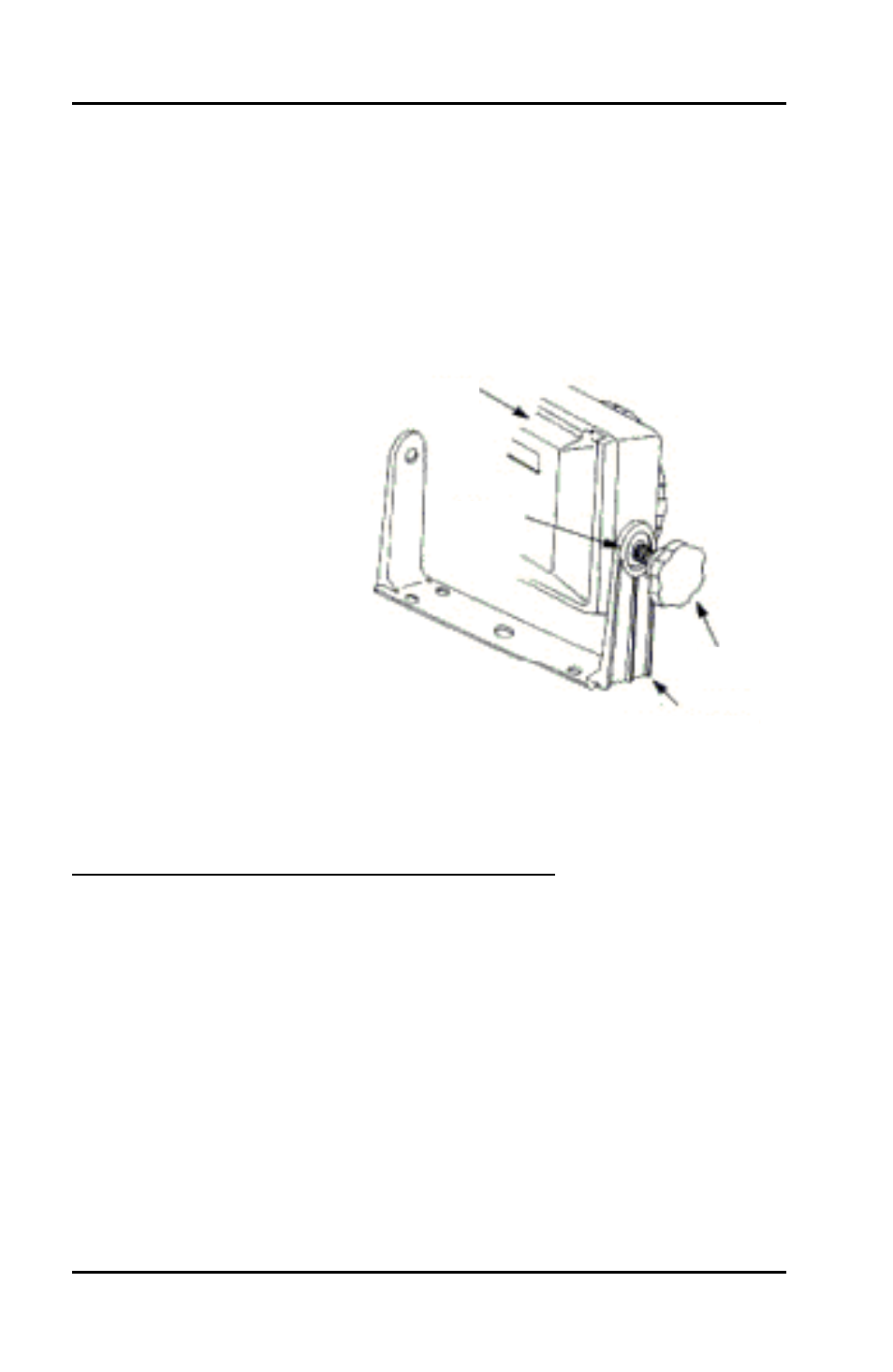

Эхолот
Резиновая
прокладка
К н о п к а
фиксатор
Струбцина крепления
УСТАНОВКА
Для обеспечения работоспособности эхолота «FL 18», следует
подобрать подходящее место и обеспечить его электропитанием.
УСТАНОВКА ЭХОЛОТА
Для установки следует
выбирать твердое место.
Это может быть сиденье в
лодке, палуба, приборная
панель
или
даже
переносной ящик. Следует
обеспечить достаточно
свободного пространства
с
тыльной
стороны
устанавливаемого эхолота
для подключения кабелей
без
пережимов
и
разрезания.
После
выбора
подходящего
места, следует извлечь
эхолот из креплений.
Поворотные крепления
(турель) следует надежно укрепить на выбранной плоскости.
ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ТОКА
Плоский разъем с тремя контактами следует подсоединить к тыльной
стороне эхолота. Кабель следует проложить к ближайшему источнику
тока 12 Вольт, избегая острых металлических углов и пережимов, где
кабель может быть поврежден. Красную жилу кабеля питания следует
подключить к плюсу источника тока, черную жилу – к минусу источника
тока. Если длина кабеля электропитания недостаточна, его можно
нарастить. Для удлинения жил кабеля следует использовать провод с
не менее, чем 18 жилками. Следует установить комплектный
предохранитель 1 Ампер в жилу, идущую от плюса аккумулятора, как
можно ближе к источнику тока, чтобы избежать закорачивания.
