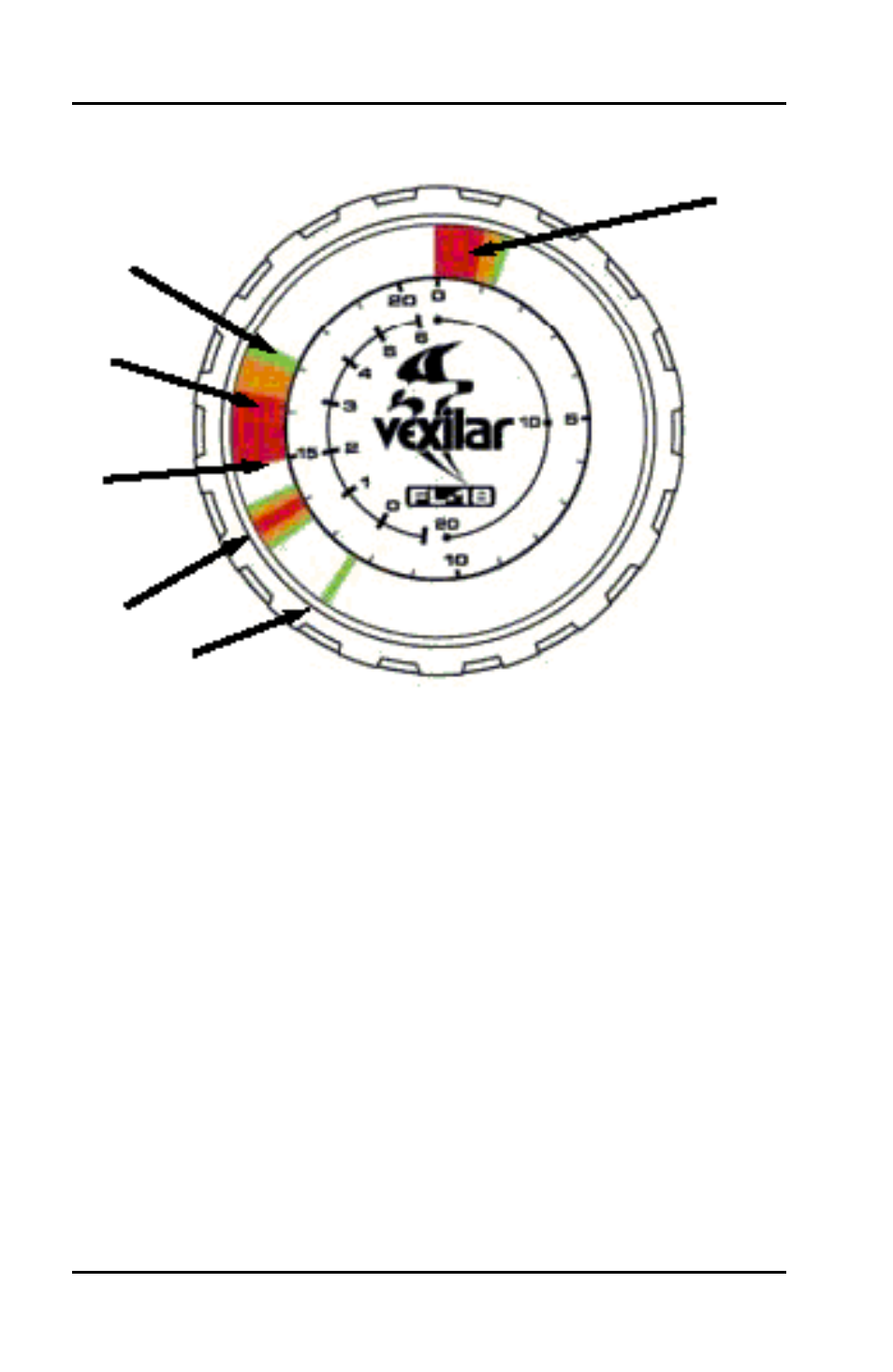

ИЗОБРАЖЕНИЕ НА ЭКРАНЕ
На трехцветном экране эхолота «FL 18» цвет представляет силу эхо сигнала.
Красный цвет соответствует сильному сигналу, оранжевый – обозначает сигнал
средней силы, а зеленый цвет обозначает слабый эхо сигнал. Следует учитывать
различные цвета, которыми окрашены объекты вроде поверхности дна, строений,
рыб и планктона. Конкретное сочетание цветов и отличает объекты, тогда как
скорость, с которой цвета меняются местами, поможет идентифицировать
подводные объекты. В настоящем разделе будет пояснено, как определить глубину,
распознать рыбу и вообще понять, что показывает экран эхолота «FL 18».
ОТСЧЕТ ГЛУБИНЫ
Чтобы правильно определить глубину, следует установить для эхолота «FL 18»
правильный диапазон глубин. Прежде всего убедитесь, что эхолот работает в
нормальном режиме. Затем поверните переключатель диапазонов RANGE на 1
щелчок вправо. На экране около отметки 12 появится сигнал, называемый «нулевой
меткой». В принципе, ее можно принять за поверхность воды. Если глубина водоема
составляет менее 20 футов (6 м), на экране появится вторая метка, похожая на
«нулевую метка». Это положение дна водоема. Если вторая метка не появляется,
поверните регулятор чувствительности GAIN вправо примерно на половину пути и
поворачивайте переключатель RANGE вправо до появления на экране метки дна.
После появления сигнала от дна, сопоставьте его положение с белыми цифрами на
Нулевая метка
Нижняя граница
Дно
Передняя
(верхняя)
кромка
З д е с ь
с ч и т ы в а т ь
глубину
Рыба
Наживка (снасть)
