УГОЛ ИЗЛУЧЕНИЯ И ДИАМЕТР ПОКРЫТИЯ (в футах)
Глубина 9 О 19 О
10 1,6 3,4
20 3,2 6,7
30 4,7 10,0
40 6,3 13,4
50 7,9 16,7
60 9,4 20,8
70 11,0 23,4
80 12,6 26,8
90 14,2 30,1
100 15,7 33,5
120 18,9 40,2
150 23,6 50,2
300 47,2 100,4
Угол при вершине конуса излучения оказывает
большое влияние на параметры работы эхолота.
В общем случае, это размер области покрытия
дна. Размер конуса излучения должен
соответствовать назначению эхолота. Если
выполняется поиск рыбы, плавающей вдали от
дна, наилучшим будет угол конуса в 19
О . Однако
если ведется поиск рыбы, лежащей на дне, да
еще и на склоне, следует выбрать излучатель с
конусом излучения 9
О . И вот почему:

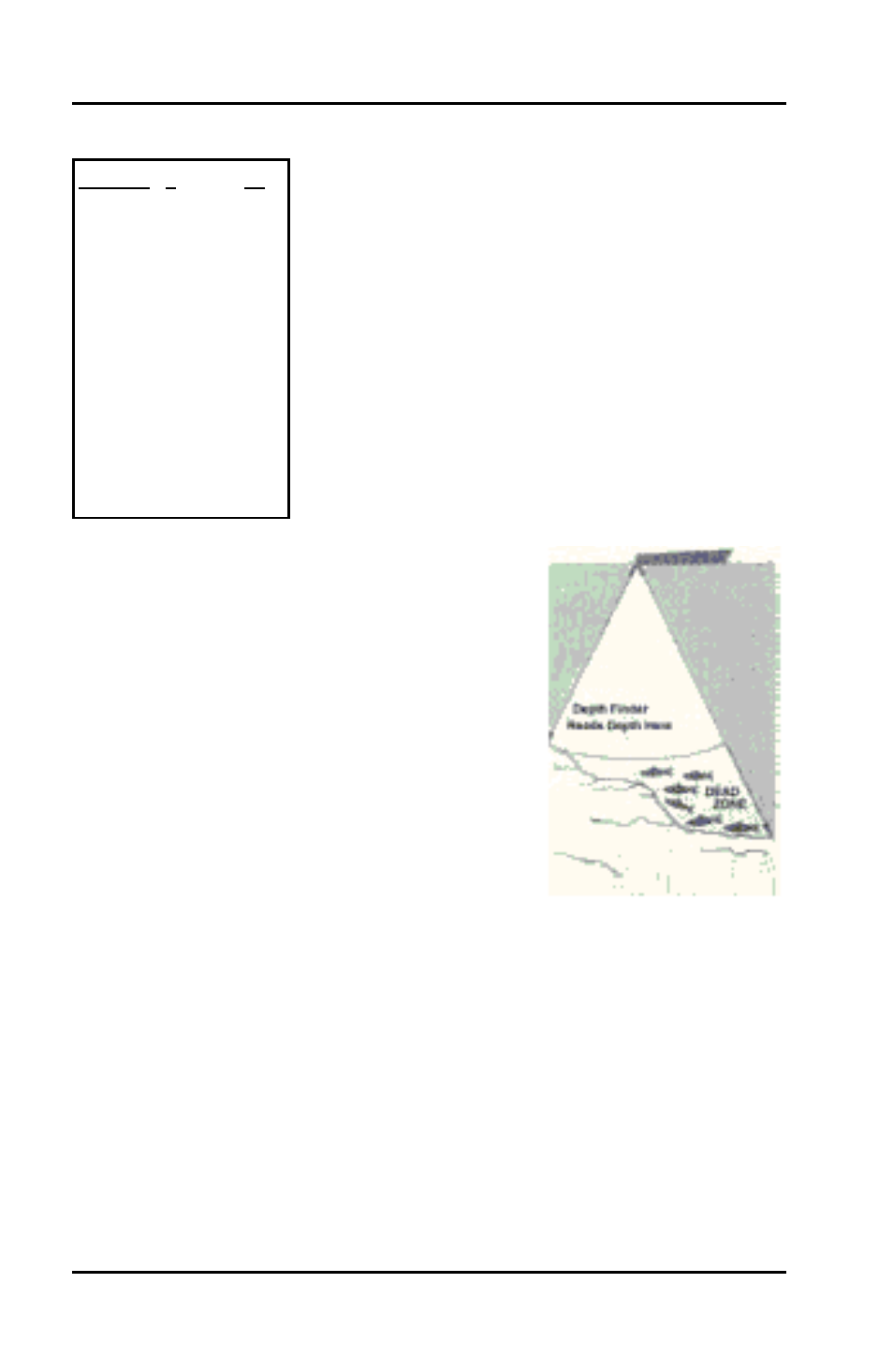

«Мертвая зона» – это область внутри конуса
излучения, не видимая на экране. Чем шире угол
излучения, тем больше возможная мертвая
зона. Эхолот определяет глубину дна по
первому пришедшему от него эхо сигналу.
Если рыбалка идет над склоном дна, дно на
экране эхолота может быть нарисовано на
верхней отметке склона, у самой границы
конуса
излучения. Тогда рыба,
находящаяся на дне в центре конуса
излучения, не будет отображена на экране,
потому что окажется как бы ниже
поверхности нарисованного на экране дна.
Чем уже угол излучения, тем меньше этот
эффект.
Эхолот излучает всегда постоянное
количество энергии. Уровень регулировки чувствительности никак не
связан с излучаемой энергией. Чувствительность «Gain» управляет
величиной усиления эхо сигнала, принятого приемником эхолота.
Поэтому, чем уже угол излучения, тем больше плотность излучаемой
энергии сравнительно с широкоугольным излучателем. Это потому, что
количество энергии постоянно, а площадь покрытия меняется.
Достоинством это становится во время рыбалки на глубоководном
участке, однако становится недостатком не мелководье. Узкоугольный
излучатель может оказаться слишком мощным для мелководной
области. Для решения этой проблемы переведите эхолот «FL 18» в
режим пониженной мощности LP излучения.
