5

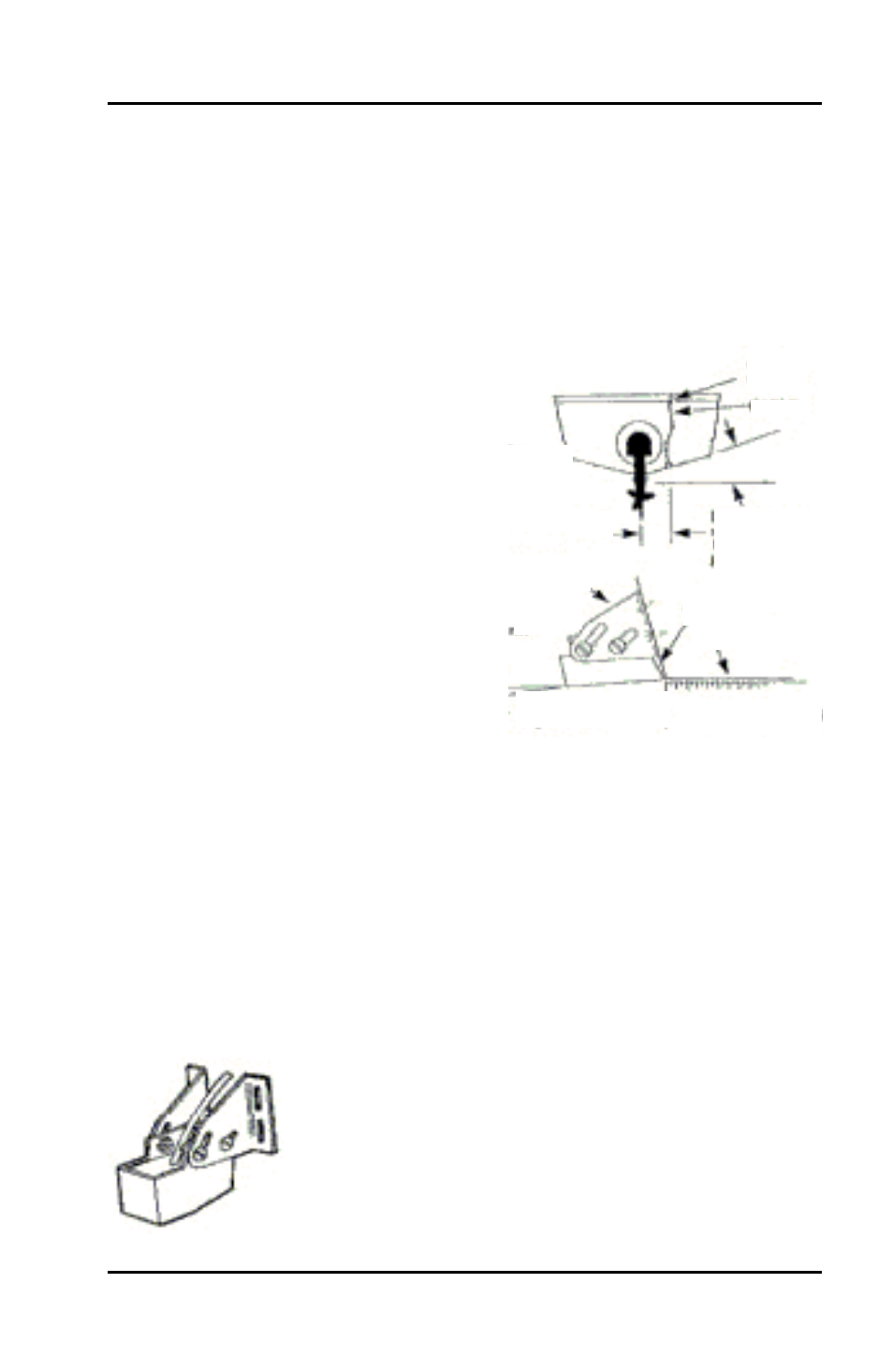

Рис.D
Крепление кабеля
Кабель
Угол наклона
днища не должен
превышать 15 О
Транец
Днище
Прямой угол
относительно днища
Крепление на транце
УСТАНОВКА ИЗЛУЧАТЕЛЯ
Имеются три основных типа излучателей: для скоростного судна,
«стаканного» типа и для ледовой разведки.
ИЗЛУЧАТЕЛИ ДЛЯ СКОРОСТНЫХ СУДОВ
Излучатели для скоростных судов
следует монтировать на транце.
Округлая форма излучателя легко
режет воду и обеспечивает надежное
определение глубины на любой
скорости судна. Выберите место для
излучателя примерно так, как
показано на рис.D. Помните, что
лицевую поверхность излучателя
должны обтекать невозмущенные
потоки
воды, что обеспечит
надежность показаний излучателя на
высоких скоростях судна. Не следует
монтировать излучатель позади
разного рода выступов, клепок и
других неровностей на днище судна,
которые будут создавать бурление
воды и искажать показания эхолота. Затем приложите крепление с
подсоединенным излучателем к транцу в выбранном месте (как на
рис.D). Следует разметить отверстия под шурупы крепления на транце
или на другой крепежной плоскости так, чтобы при совпадении нижней
поверхности излучателя с плоскостью днища судна, были отмечены
только нижние отверстия для крепежа. Тем самым появится
возможность отрегулировать высоту навески излучателя на транце для
оптимизации показаний эхолота на различных скоростях судна.
Высверлить отверстия и надежно прикрепить
крепления излучателя к транцу. Все сверленые
отверстия
следует набить силиконовым
герметиком для предотвращения проникновения
воды сквозь транец. Кабель излучателя следует
проложить к эхолоту, соблюдая те же меры
предосторожности, что и при прокладке кабеля
электропитания. Разъем кабеля излучателя
воткнуть в разъем на тыльной стороне корпуса
эхолота и затянуть соединение винтами.
