Передняя и задняя панели
MG16/4, MG12/4
21
8 Переключатели уровня-измерения сигнала
(переключатели ST-GROUP и 2TR IN)
Эти переключатели уровня-измерения сигнала вместе
с
канальными
PFL-переключателями
выбирают
сигнал для отправки по регулятору C-R/PHONES на
разъемы C-R OUT, PHONES и на измеритель уровня.

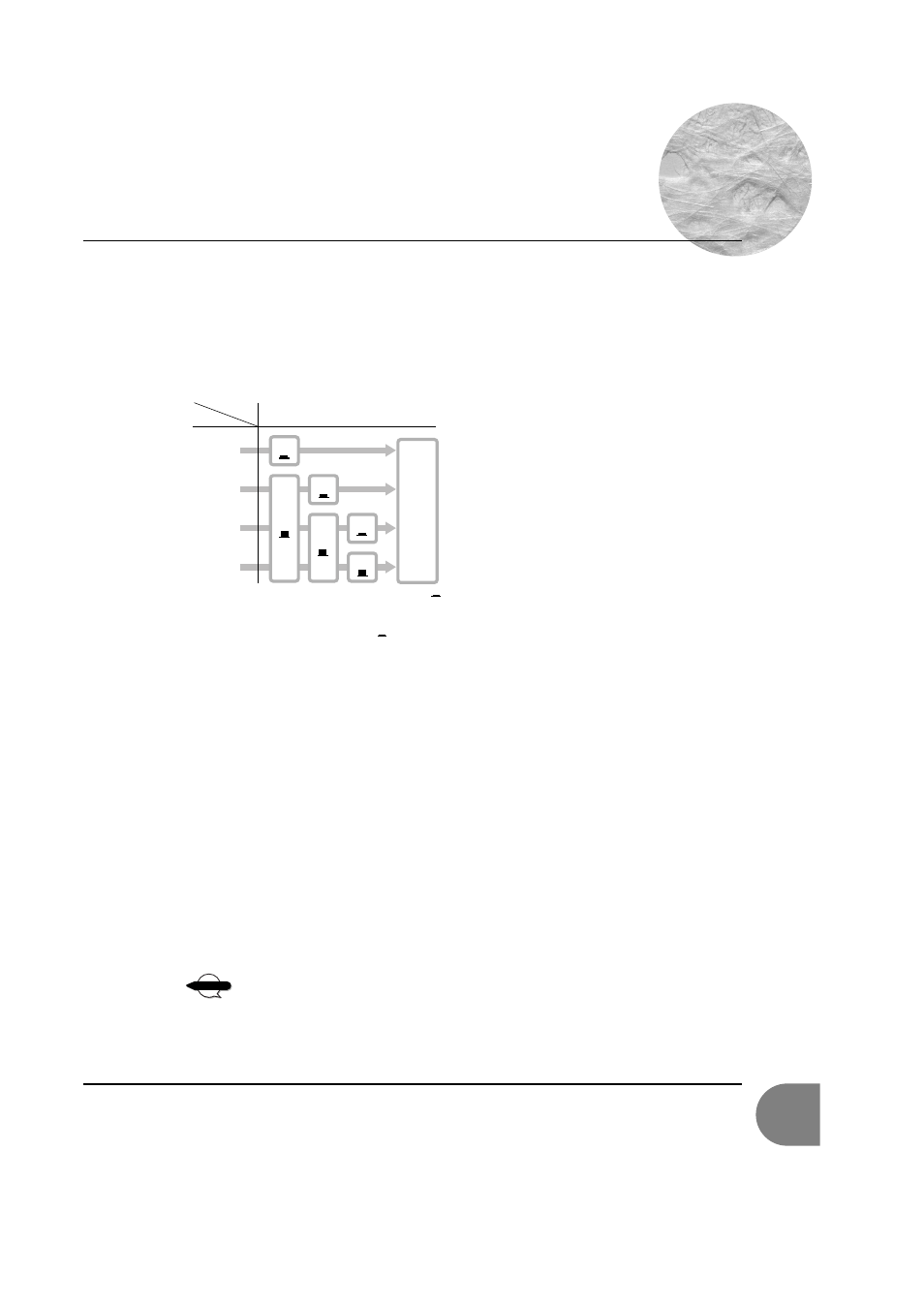

На рисунке ниже показаны положения переключателей
и выбираемые сигналы
1
Если PFL-переключатель входного канала включен (
),
то только выходной PFL-сигнал канала посылается на
разъемы C-R OUT, PHONES и на измеритель уровня.
2
Если переключатель 2TR IN включен (
), на разъемы
C-R OUT, PHONE и на измеритель уровня посылается
сигнал,
подаваемый
на
разъем
2TR
IN.
Если
переключатель 2TR IN
отключен, вместо этого сигнала
посылается сигнал Group или Stereo (в зависимости от
положения регулятора ST-GROUP).
9 Регулятор C-R/PHONES
Регулирует уровень выходного сигнала, идущего на
разъемы PHONES, а также на разъемы C-R L и C-R R.
0 Измеритель уровня
Этот светодиодный индикатор показывает уровень
сигнала, выбранного переключателями, описанными
выше в
8
(уровень сигнала, подаваемого на разъемы
C-R OUT и PHONES). Точка «0» соответствует
стандартному уровню выходного сигнала. Индикатор
загорается красным цветом, когда выходной сигнал
достигает уровня перегрузки.
A Индикатор POWER
Этот индикатор горит, когда включено питание
микшера.
B Разъем PHONES
Разъем для наушников. Представляет собой выходной
штекерный стереоразъем.
Сигнал, отслеживаемый данными разъемами,
определяется положениями переключателей
ST-GROUP, 2TR IN и переключателей PFL на
входных каналах.
2TR IN
2TR IN
PFL
PFL
GROUP
ST-GROUP
ST
ON
OFF
ON
ON
OFF
OFF
C-R OUT
&
PHONES
Переклю-
чатель
Сигнал
1
2
