Передняя и задняя панели
MG16/4, MG12/4
20
1 Мастер-фейдер ST
Регулирует уровень сигнала на разъемах ST OUT.
2 Фейдер GROUP 1-2
Регулирует уровень сигнала на разъемах GROUP
OUT 1 и GROUP OUT 2.
3 Переключатель TO ST
Если этот регулятор включен (
), микшер посылает
сигналы, обработанные фейдером GROUP 1-2 (
2
), на
шину Stereo. Сигнал Group 1 идет на шину Stereo L,
Group 2 — на шину Stereo R.
4 Главный регулятор SEND (регуляторы AUX1
и AUX2)
Регулирует уровень соответствующих сигналов. Это
сигналы, выводимые на SEND-разъемы AUX1 и
AUX2.
5 RETURN (регуляторы AUX1, AUX2 и ST)
• Регуляторы AUX1 и AUX2
Регулируют
уровень
смешанного
L/R-сигнала,
посылаемого с разъемов RETURN (L (MONO) и R)
на шины AUX1 и AUX2.
• Регулятор ST
Регулирует
уровень
сигнала,
посылаемого
с
разъемов RETURN (L (MONO) и R) на шину Stereo.
В случае использования только разъема RETURN
L (MONO) микшер выводит идентичный сигнал на
обе шины Stereo (L и R).
6 Регулятор 2TR IN
Регулирует уровень сигнала, посылаемого с разъема
2TR IN на шину Stereo.
7 Переключатель PHANTOM +48 V
Включает/отключает
фантомное
питание.
Если
регулятор включен, микшер подает питание на все
каналы с микрофонными входными разъемами
XLR-типа (каналы 1 — 8, 9/10, 11/12 на MG16/4, 1 — 4,
5/6, 7/8 на MG12/4). Включайте переключатель при
использовании одного или нескольких конденсаторных
микрофонов.
Если регулятор включен, микшер подает
постоянный ток +48 В на контакты 2 и 3 всех
разъемов MIC INPUT XLR-типа.
• Удостоверьтесь, что он отключен, если
фантомное
питание
не
используется.
Подключение к несимметричному устройству
или незаземленному трансформатору при
включенном регуляторе PHANTOM +48 V
может вызвать характерное гудение или
повреждение устройства. Заметьте, однако,
что этот переключатель можно оставлять
включенным
при
подключении
к
симметричным динамическим микрофонам.
• Во
избежание
повреждения
колонок
отключайте этот регулятор
(
) перед
подсоединением/отсоединением кабелей.

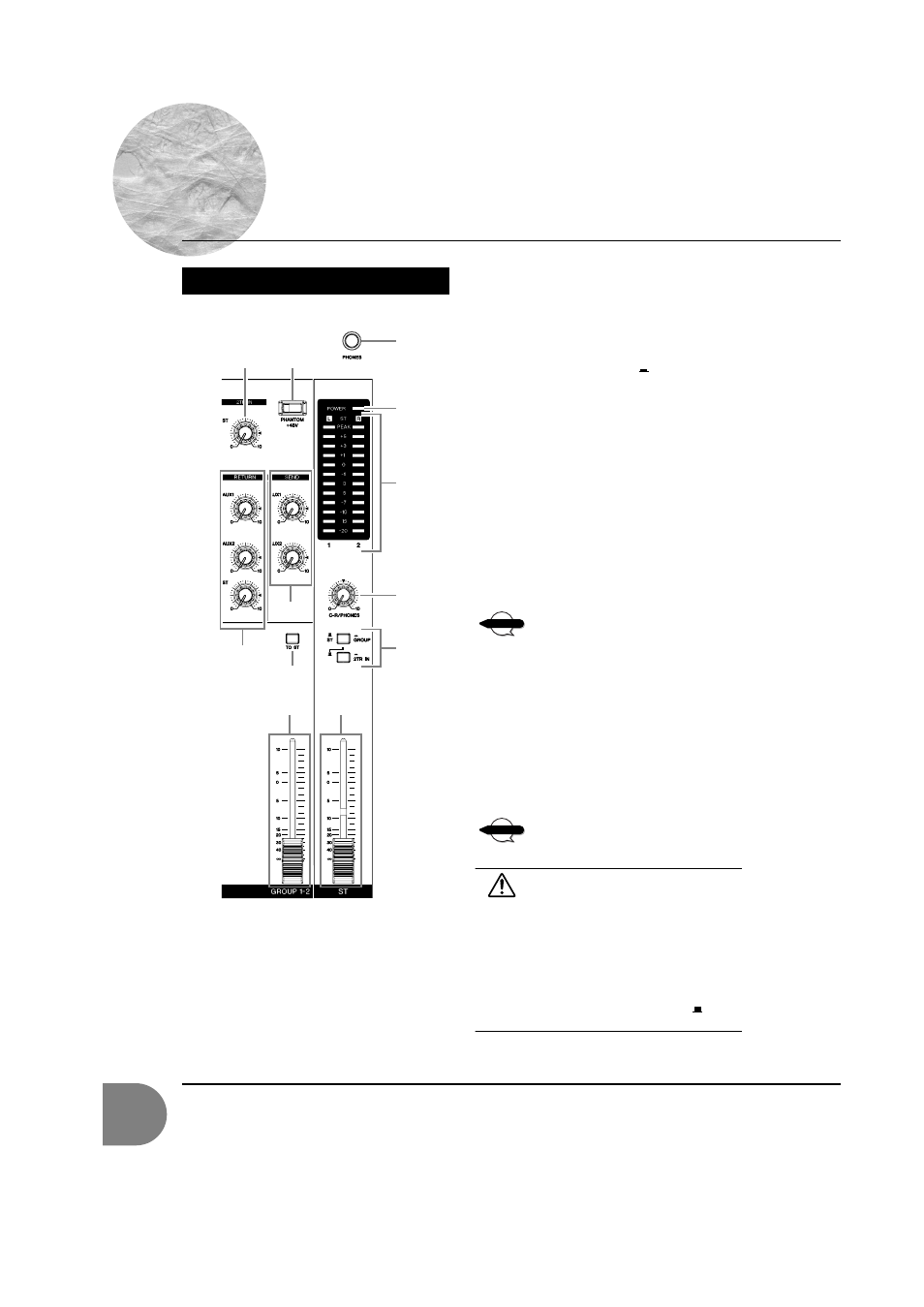

Секция главных регуляторов
B
7
6
A
9
4
3
2
1
5
0
8
