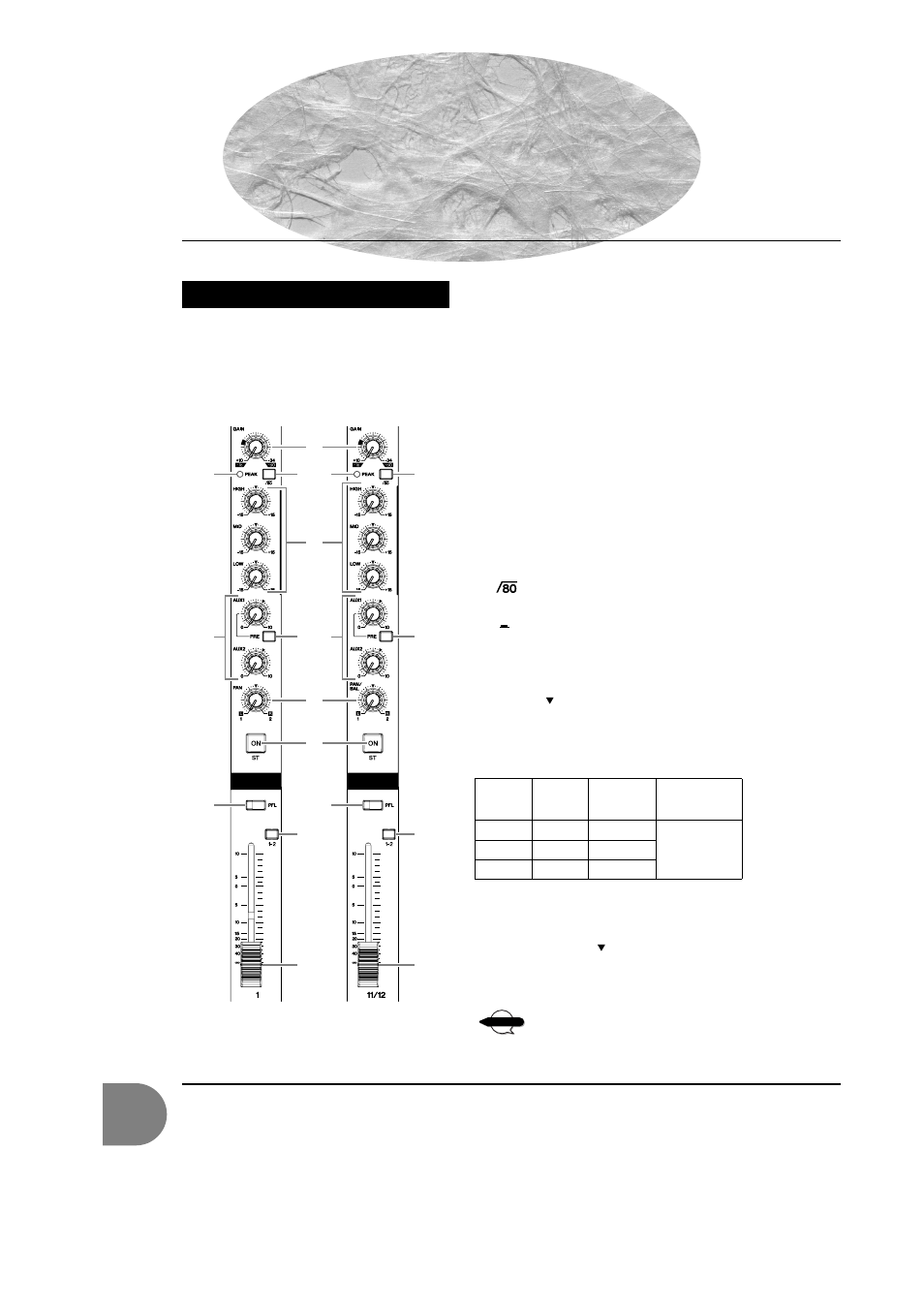

Передняя и задняя панели
Примечание: В данном руководстве на всех иллюстрациях
показана панель MG16/4.
1 Регулятор GAIN
Регулирует уровень входного сигнала.
Чтобы обеспечить оптимальный баланс между
соотношением
«сигнал-шум»
и
динамическим
диапазоном, отрегулируйте уровень сигнала так,
чтобы индикатор PEAK (
2
) загорался примерно при
максимальном уровне входного сигнала.
Шкала от –60 до –16 показывает уровень регулировки
входного сигнала MIC. Шкала от –34 до +10
показывает уровень регулировки входного сигнала
LINE.
2 Индикатор PEAK
Определяет
пиковый
уровень
сигнала
«после
эквалайзера» и загорается красным цветом, когда
сигнал достигает уровня на 3 дБ ниже уровня
перегрузки.
Для
входных
стереоканалов
с
XLR-разъемами (9/10 и 11/12 на MG16/4; 5/6 и 7/8 на
MG12/4) определяет пиковые уровни сигналов «после
эквалайзера» и «после микрофона-усилителя» и
загорается красным цветом, если один из этих
сигналов достигает уровня на 3 дБ ниже уровня
перегрузки.
3
Переключатель (фильтр ВЧ)
Включает/отключает фильтр верхних частот. Чтобы
включить фильтр, нажмите кнопку переключателя
(
). Фильтр верхних частот отсекает частоты ниже
80 Гц.
4 Эквалайзер (HIGH, MID и LOW)
Трехполосный эквалайзер регулирует полосы высоких,
средних и низких частот каналов. Рукоятка в
положении дает плоскую частотную характеристику.
При повороте рукоятки вправо соответствующая
полоса частот усиливается, влево — ослабевает. В
следующей таблице приведены данные о типе
эквалайзера,
базовой
частоте
и
максимальном
увеличении/уменьшении в каждой из трех полос.
5 Регуляторы AUX1 и AUX2
Рукоятка
AUX1
регулирует
уровень
сигнала,
посылаемого каналом на шину AUX1, а AUX2 — на
шину AUX2. Обычно эта рукоятка должна быть в
положении, близком к .
Если используются стереоканалы, то сигналы с
каналов L (нечетного) и R (четного) смешиваются и
передаются на шины AUX1 и AUX2.
Позволяет выводить сигнал на шины независимо
от положения переключателя ST
8
.
Секция регуляторов каналов
1
7
8
3
6
6
3
0
0
A
A
2
2
9
9
5
5
4
Каналы
1 — 8 (MG16/4)
1 — 4 (MG12/4)
(Моно)
Каналы
9/10 — 15/16 (MG16/4)
5/6 — 11/12 (MG12/4)
(Стерео)
Полоса
Тип
Базовая
частота
Максимальное
увеличение/
уменьшение
HIGH
Полочный
10 кГц
±15 дБ
MID
Пиковый
2,5 кГц
LOW
Полочный
100 Гц
