Yamaha mg12 - Инструкция (Страница 15)

Полнофункциональный микшер
MG16/4, MG12/4
15

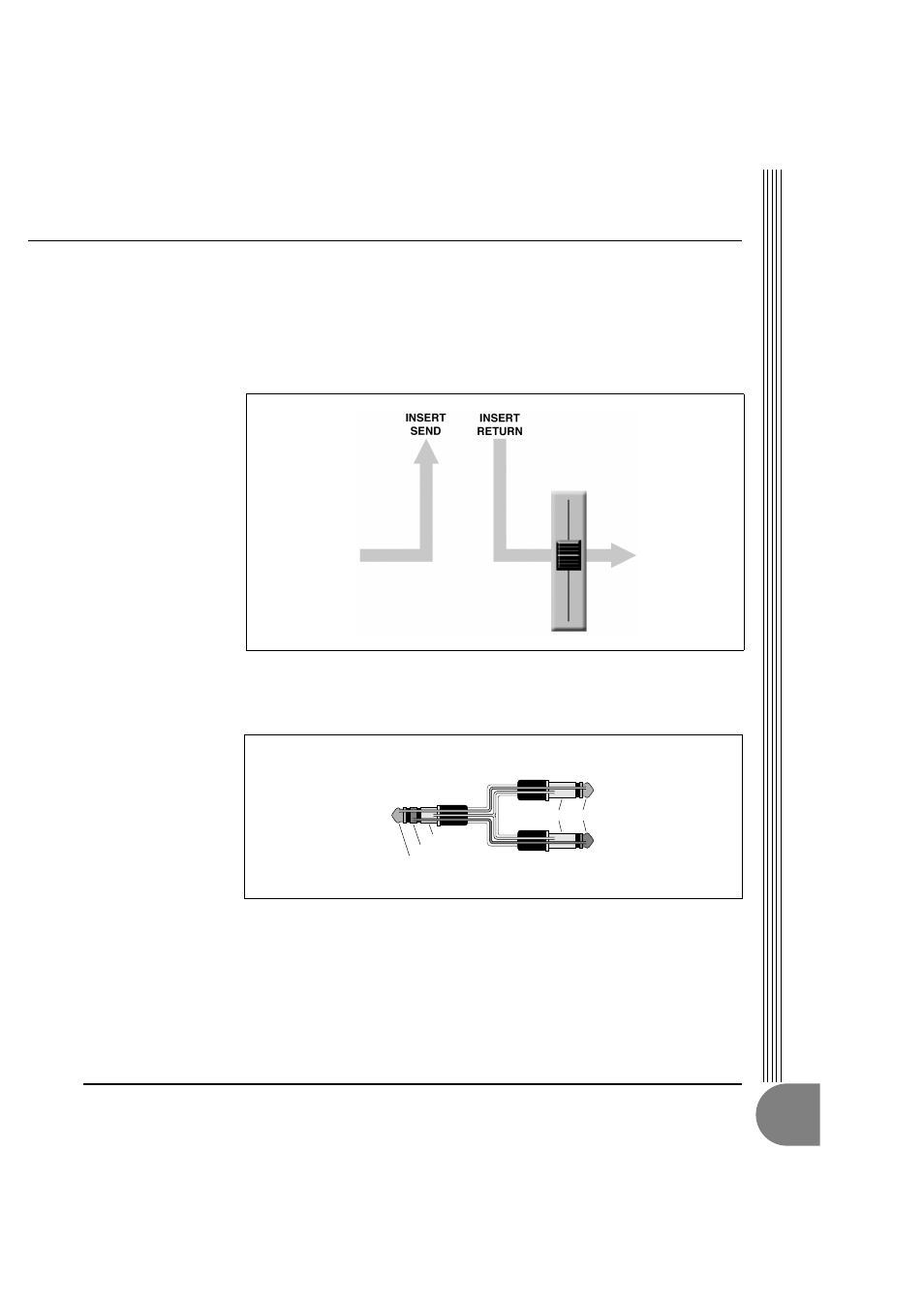

4-3. Вставки каналов для обработки на конкретном канале
Eще одним способом внешней обработки сигнала являются канальные вставки. Канальные
вставки практически всегда расположены до канального фейдера и, если используются,
фактически «разрывают» внутрений путь прохождения сигнала по микшеру. В отличие от
посылов и возвратов AUX, канальная вставка задается только для соответствующего канала.
Канальные вставки чаще всего применяются для использования динамических процессоров
(например компрессора или ограничителя) на конкретном канале, хотя могут использоваться с
любым типом процессора входных/выходных сигналов.
Pазъемы канальных вставок должны использоваться со специальным кабелем, имеющим
штекерный TRS-разъем на одном конце и штекерные Y-образные расщепленные моноразъемы
на другом. Один из штекерных моноразъемов переносит сигнал посыла, который необходимо
подать на вход внешнего процессора, а другой — сигнал возврата с выхода процессора.
Канальный
фейдер
Когда в разъем канальной вставки вставляется штекер,
внутренний путь сигнала прерывается и сигнал посылается
за пределы микшера для внешней обработки.
Наконечник
Кольцо
Pукав
На разъем INSERT I/O
На входной разъем
внешнего процессора
На выходной разъем
внешнего процессора
Наконечник Pукав
