Куда идет сигнал, когда попадает в устройство
На первый взгляд принципиальная схема даже самого скромного микшера выглядит как схема
космической станции. Но в действительности принципиальные схемы помогают понять, как проходит
сигнал в микшере. Далее представлена сильно упрощенная принципиальная схема абстрактного
микшера, которая поможет разобраться в некоторых вещах.

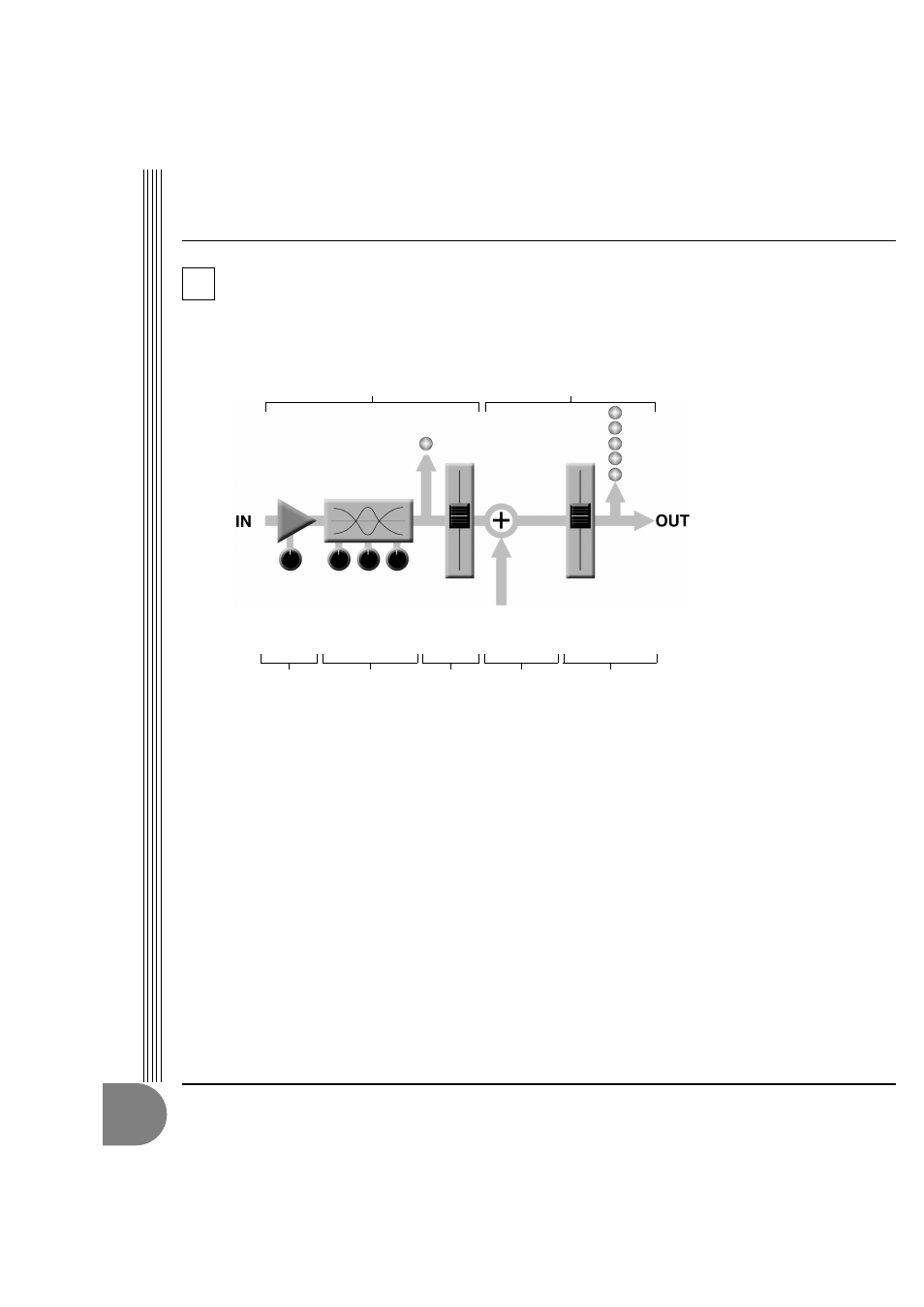

2-1. Упрощенная принципиальная схема микшера
■
Входной канал
1
Предварительный усилитель
В любом микшере это самая первая и
обычно
единственная
стадия
со
значительным «усилением» или «преду-
силением». Предварительный усилитель
имеет регулятор усиления сигнала,
который настраивает чувствительность
входа в соответствии с уровнем сигнала
источника. Слабые сигналы (например
микрофонные) усиливаются, а сильные
— ослабляются.
2
Эквалайзер
Это могут быть просто регуляторы
нижних и верхних частот, а может быть и
полнофункциональный
4-полосный
пара-метрический
эквалайзер.
При
увеличении сигнала возрастает и фаза
эквалайзера.
В
действительности
можно перегрузить входной канал, если
задать слишком большое усиление
эквалайзером. Обычно лучше ослаблять
сигнал, чем усиливать.
3
Индикатор пикового уровня и
фейдер канала
Индикатор
пикового
уровня
канала
является
самым
важным
средством
настройки усиления входного сигнала.
Обратите внимание, что он находится
после предусилителя и эквалайзера.
■
Главная секция
4
Суммирующий усилитель
Именно здесь происходит фактическое
«микширование» сигнала. Здесь сигналы
со всех входных каналов микшера
«суммируются» (смешиваются).
5
Мастер-фейдер и измеритель
уровня
Мастер-фейдер стерео-, моноканала или
шины и измеритель уровня сигнала
основного
выхода
микшера.
В
зависимости от конструкции микшера
(например от числа имеющихся шин и
выходов) может быть несколько видов
мастер-фейдеров.
2
1
2
3
4
5
Входной канал
Главная секция
Сигналы с других входных
каналов микшера (если они
назначены этому главному
выходу или «шине»).
