15
При подключении другой карты или отключении
фантомного питания, индикатор гаснет.
СОВЕТ
СОВЕТ
Этот параметр может быть установлен независимо для
левого и правого каналов.
Светодиодный индикатор ST IN [INS]
Загорается при включении вставки на канале ST
IN.
Вставка может быть включена с пульта в блоке
SELECTED INPUT CHANNEL, или на дисплее
(функция IN PATCH, экран INSERT /DIRECT
POINT).
Светодиодный индикатор ST IN [ш] (фаза)
Индикатор горит в том случае, если на входном
сигнале данного ST IN канала была реверсирована
фаза.
Для изменения настройки фазы используйте блок
SELECTED INPUT CHANNEL на пульте или дисп-
лей (функция IN HA/INSERT).
светодиодные индикаторы ST IN [A]/[B]
При подключении А/Ц карты с переключаемыми
входными разъемами А/В к каналу ST IN, загора-
ется соответствующий индикатор, показывающий
текущий входной разъем (А/В).
При подключении к каналу ST IN карты другого
типа, эти индикаторы не горят.
Для переключения входных разъемов А/В ис-
пользуйте блок SELECTED INPUT CHANNEL на
пульте или дисплей (функция IN HA/INSERT или
IN CH VIEW).
Этот параметр может быть отрегулирован незави-
симо для левого и правого каналов.
Кодер ST IN [PAN] и светодиодные индикаторы
При подключении к ST IN каналу А/Ц карты с
предварительным усилителем, кодер будет исполь-
зован для регулировки входной чувствительности
предварительного усилителя. Диапазон регулиров-
ки составляет от +10 дБ до -68 дБ.
Текущее значение показывается индикаторами,
расположенными по периметру кодера,
СОВЕТ
СОВЕТ
Этот параметр может быть отрегулирован независимо
для левого и правого каналов.
.Светодиодный индикатор ST IN CLIP [L]/[R]
Загорается при ограничении входного сигнала
канала ST IN. Если этот индикатор горит на канале
ST IN с подключенной А/Ц картой с предваритель-
ным усилителем, уменьшите входную чувствитель-
ность с помощью кодера ST IN [GAIN].
Если этот индикатор горит на канале ST IN с
подключенной А/Ц картой без предварительного
усилителя или при подключении цифровой карты
входов/выходов, уменьшите выходной уровень
сигнала на источнике, подключенном к карте.
L
CLIP
SEL
COMP
CLIP
6
12
18
30
60
GATE
R
SEL
+
THR
-
+
THR
-
ON
R
L
1
4
/
0
2
3

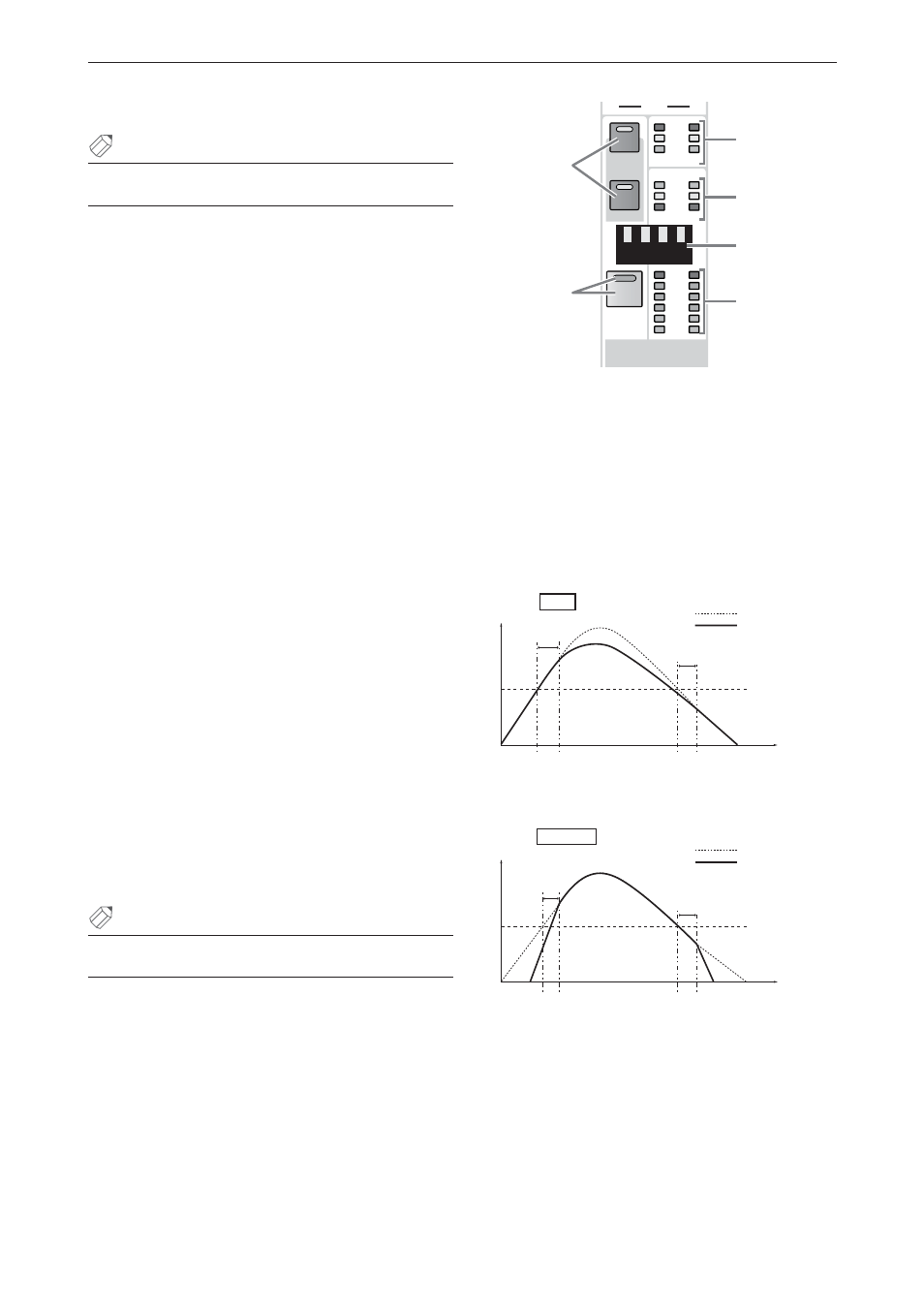

/светодиодные индикатор ST IN COMP
[+]/[THR]/[-]
Индикаторы статуса работы встроенного компрес-
сора. При выключении компрессора, индикаторы
не горят.
При включении компрессора, загорается один из
индикаторов с обозначением текущего типа и ста-
туса компрессора.
Если тип компрессора COMP
]
–
[
]
–
[
]
R
H
T
[
]
R
H
T
[
[+]
ATTACK
RELEASE
COMP
время
Пороговый уровень
уровень
Выходной сигнал
Управляющий сигнал
Если типа компрессора EXPANDER
]
–
[
]
–
[
[THR]
[THR]
[+]
RELEASE
EXPANDER
ATTACK
время
Пороговый уровень
уровень
Выходной сигнал
Управляющий сигнал
