60-СЕКУНДНОЕ РУКОВОДСТВО
Чтобы вы как можно быстрее смогли работать с данным устройством, вашему вниманию предоставляется 60-
секундное руководство по эксплуатации. Здесь вы сможете быстро найти информацию по любой функции
консоли.

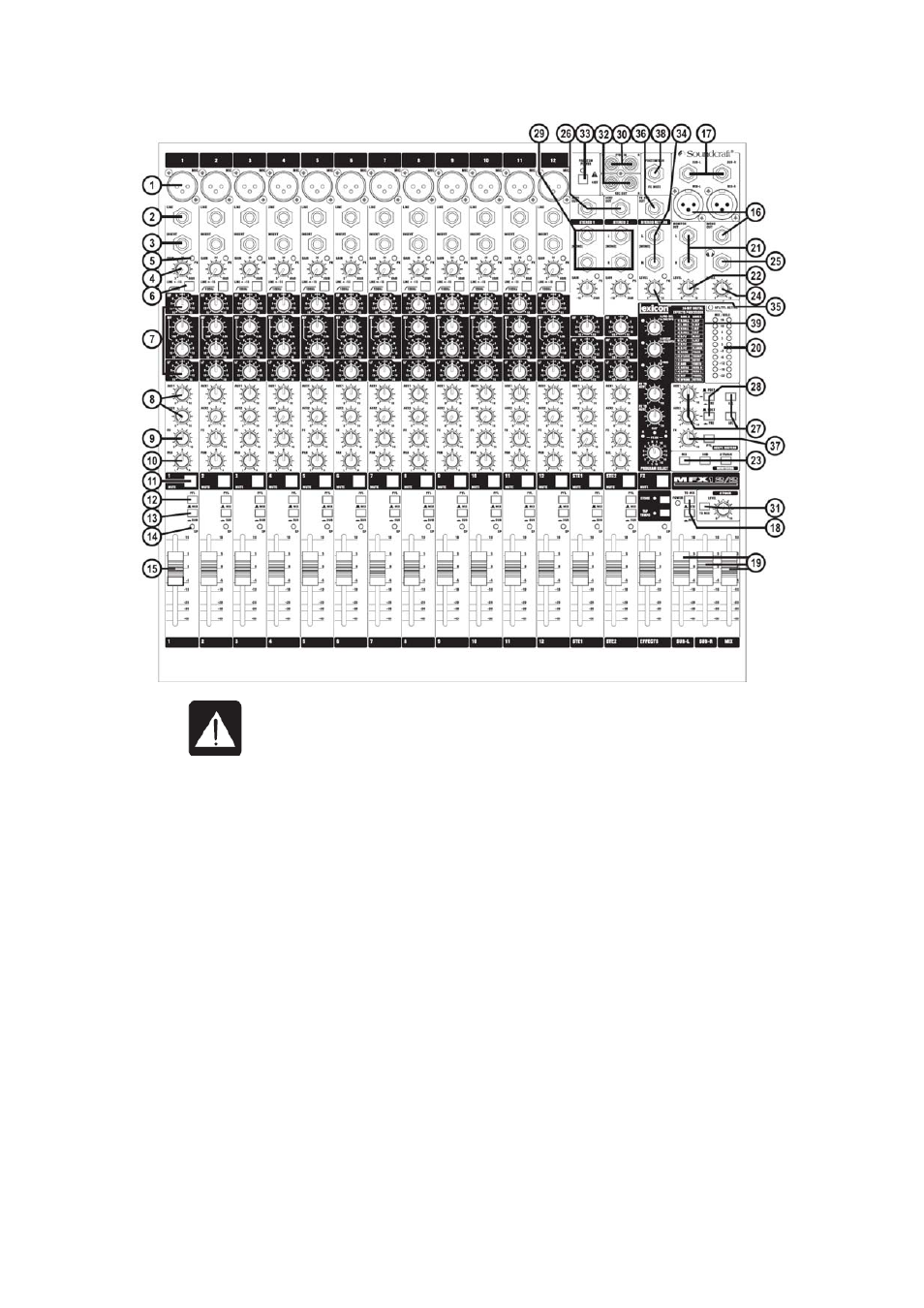

1 MIC INPUT(XLR)
2 LINE INPUT (¼" джек)
3 INSERT POINT (¼" джек)
4 GAIN CONTROL
5 PEAK LED
6 HPF
7 EQ STAGE
8 AUX 1 & 2 SENDS
9 FX SEND
10 PAN CONTROL
11 MUTE SWITCH
12 PFL
13 MIX/SUB SWITCH
Разъем
подключения
микрофонов.
При
использовании
конденсаторного
микрофона, проверьте подключение фантомного питания. Для этого нажмите на
переключатель, расположенный в верхней части секции.
ВНИМАНИЕ: Не подключайте фантомное питание до подключения микрофона.
Разъем подключения линейных источников сигнала, например синтезатора, драм
машины, DI и так далее.
Разъем подключения процессоров сигнала, например компрессоров, гейтов и так
далее.
Регулятор увеличения или уменьшения уровня входного сигнала.
Данный светодиодный индикатор используется для отображения уровня сигнала на
отдельном канале, близкого к искажению (ограничению).
Обрезной фильтр низких частот уменьшает уровень исключительно басовых
частот. Используется при использовании сценического звукового оборудования во
время концертов для уменьшения сценического гула или `хлопков' в микрофонах.
Регуляторы изменения тональности сигнала (характера сигнала).
Регуляторы изменения уровня сигнала на входе монитора исполнителя
(наушники/ушные/сценические мониторы). Для Aux 1 & 2 возможно переключение
между префейдерным или постфейдерным включением.
Регулятор установки уровня постфейдерного сигнала, посылаемого на шину FX;
отсюда он направляется в процессор FX.
Регулировка положения сигнала в стереополе.
При нажатии отключает прослушивание сигнала с канала (сигналы post-mute).
При нажатии на кнопку сигнал появляется на выходах монитора и наушников. Этот
переключатель используется для просмотра пост-EQ сигнала с канала.
Когда данный переключатель находится в верхнем положении, сигнал канала post-
pan-pot направляется к левой и правой шинам микса. Когда переключатель
находится внизу, сигнал post-pan-pot направляется к левой и правой шинам
подгруппы.
