Полярность (Фаза)
Вероятно вы знакомы с понятием полярности электрических сигналов и вытекающей из этого
исключительной важности балансировки аудио сигналов. Точно также как высокая
эффективность симметричного сигнала обуславливается нейтрализацией нежелательной
помехи, так и на двух микрофонах, снимающих одинаковый сигнал, может получиться либо
нейтрализация помехи, либо значительное искажение сигнала, если на одном из кабелей
перепутаны провода + и -. Это обращение фазы может стать большой проблемой при близком
расположении микрофонов и следовательно, необходимо внимательно следить за правильным
подключением контактов при коммутации аудио кабелей.
Заземление и экранирование
Для получения оптимальной характеристики используйте по возможности симметричные
подключения и проверьте, чтобы все сигналы были привязаны к сплошной, свободной от шумов
точке заземления, а также подключение к земле экранов всех сигнальных кабелей. При
некоторых исключительных обстоятельствах, во избежание образования «петли» по земле,
проверьте, чтобы все экраны кабелей и земли других сигналов были подключены к земле
только на своем источнике, а не на обоих концах.
При неизбежности использования несимметричных подключений, уменьшить шумы можно
следующими способами разводки:
• На INPUTS (входах), выполните рассогласование на источнике и используйте
двойной экранированный кабель так, как если бы он был симметричным.
• На OUTPUTS (выходах), подключите сигнал к выходному контакту +, а землю
выходного устройства к -. При использовании двойного экранированного кабеля
подключите экран только на стороне микшера.
• Не размещайте аудио кабели или аудио оборудование вблизи тиристорных
устройств диммера или кабелей питания.
• Значительное улучшение устойчивости к шумам можно получить при использовании
низкоимпедансных источников, таких как высококачественные профессиональные
микрофоны или выходные сигналы с большинства современного аудио оборудования.
Старайтесь не использовать дешевые высокоимпедансные микрофоны, которые
могут быть подвержены помехам, вызываемым большой длиной кабеля, даже при его
хорошем качестве.
Заземление и экранирование немного походит на черную магию, и высказанные сверху
предложения – всего лишь руководства к действию. Если ваша система по-прежнему шумит, то

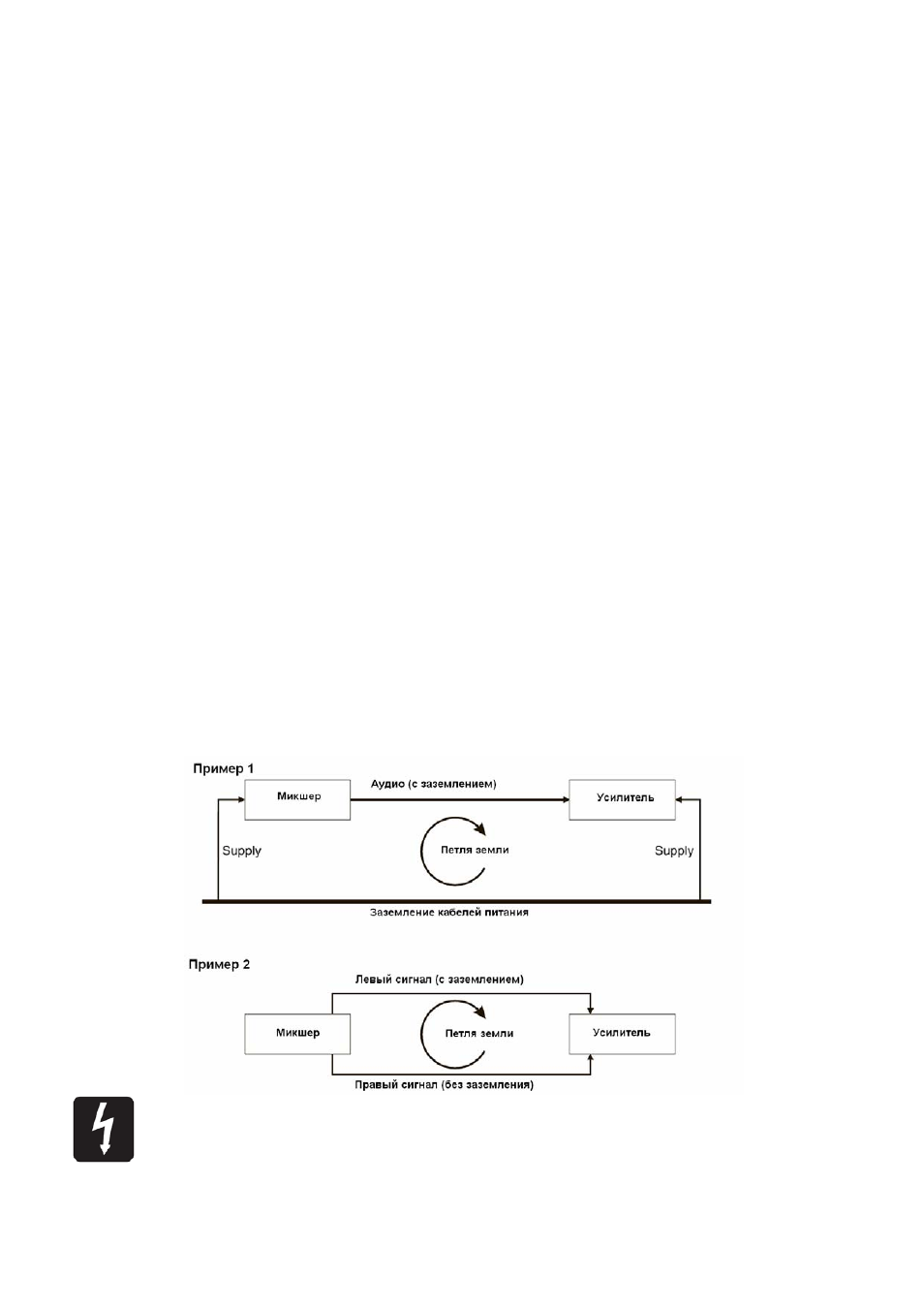

возможно, что это вызвано наличием петли заземления. Ниже показаны два примера
возникновения такой петли.
Внимание! Ни при каких условиях не отключайте землю кабеля питания от
основного провода питания.
12
