КОММУТАЦИЯ

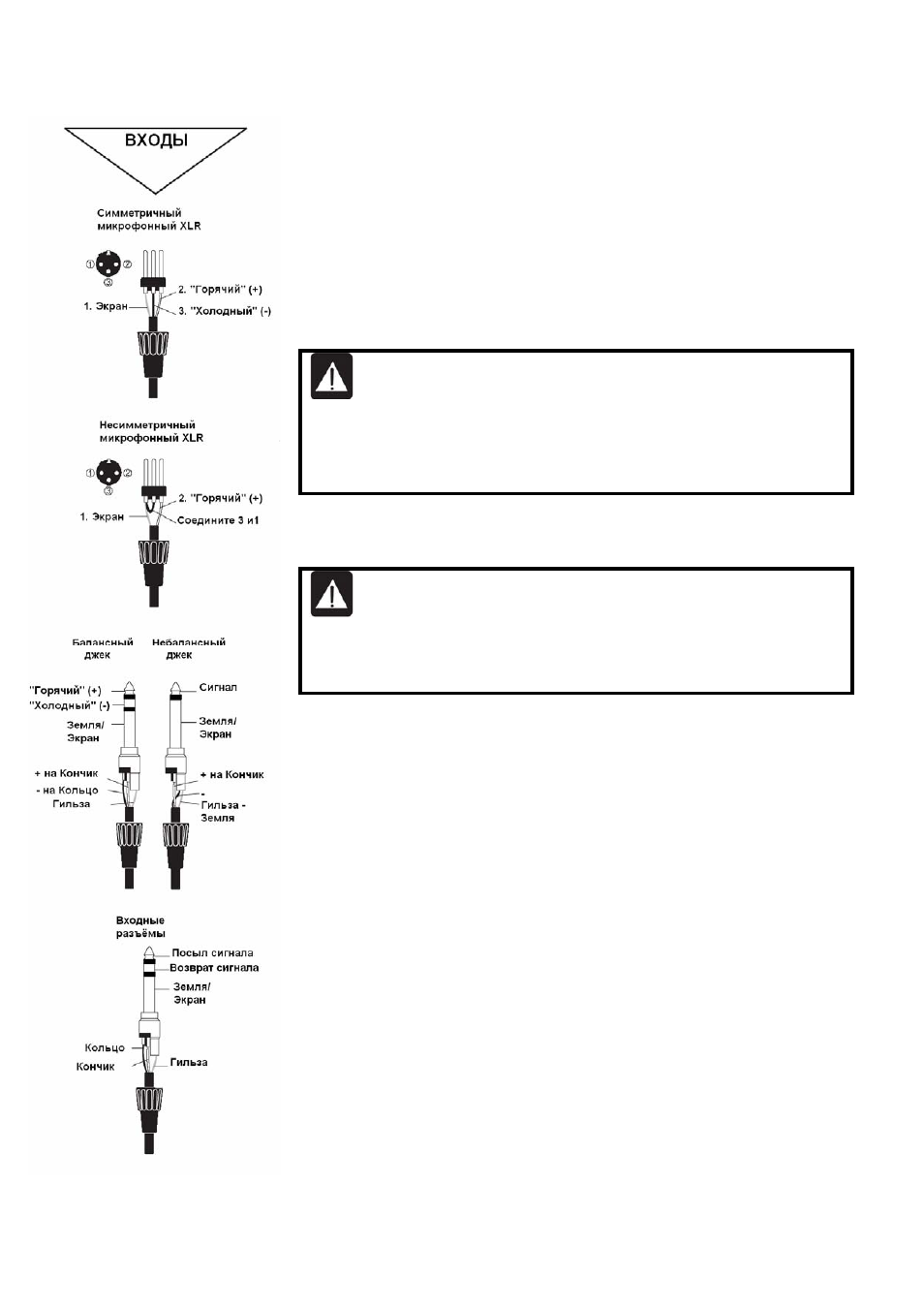

Микрофонный вход Mic Input
Микрофонный вход организован на разъеме XLR и предназначен для
использования
с широким диапазоном СИММЕТРИЧНЫХ и
НЕСИММЕТРИЧНЫХ низкоуровневых сигналов, будь это нежный вокал, для
которого необходимы наилучшие малошумящие характеристики, или
ударная установка, для которой требуется максимальный запас по уровню.
Желательно
использование профессиональных динамических,
конденсаторных или ленточных микрофонов, поскольку они имеют НИЗКИЙ
ИМПЕДАНС. Возможно использование недорогих микрофонов с ВЫСОКИМ
ИМПЕДАНСОМ,
однако при этом степень помехоустойчивости
микрофонного кабеля ниже. В итоге возрастает уровень шумов. При
включении ФАНТОМНОМ ПИТАНИИ на разъем будет подано подходящее
напряжение,
необходимое для работы с профессиональными
конденсаторными микрофонами.
НЕ ИСПОЛЬЗУЙТЕ несимметричные источники сигнала при
включенном фантомном питании. Напряжение на контактах 2 и 3
разъема XLR может
привести к серьезным повреждениям.
СИММЕТРИЧНЫЕ динамические микрофоны нормально работают при
включенном фантомном питании(для получения дополнительных
инструкций обратитесь к производителю вашего микрофона)
Уровень входного сигнала устанавливается ручкой GAIN.
Вход LINE предлагает такой же диапазон усиления, что и вход MIC, но при
более высоком импедансе входа, и с чувствительностью, меньшей на 20дБ.
Он подходит для большинства линейных источников сигнала.
ВНИМАНИЕ!
При подключении ко входу LINE источников с высоким уровнем сигнала,
поверните ручку GAIN полностью против часовой стрелки, чтобы
избежать перегрузки входного канала. Иначе получите очень громкий
неожиданный звук!
Линейный вход Line Input
Организован на 3-полюсном стерео джеке ¼" или двуполюсных
монофонических джеках, которые автоматически заземляют "холодный"
вход. Используйте этот вход для источников сигнала, отличных от
микрофонных,
например клавишных инструментов, драм машин,
синтезаторов, кассетных устройств или DJ пультов. Вход является
СИММЕТРИЧНЫМ для низкого уровня шума и обладает устойчивостью к
помехам. Вы можете использовать также и НЕСИММЕТРИЧНЫЕ
ИСТОЧНИКИ, для чего необходимо развести джеки как показано на рисунке,
хотя при этом желательно использовать как можно более короткий кабель
для минимизации помех на кабель. Обратите внимание, что если источник
сигнала несимметричный, то кольцо должно быть заземлено.
Установите уровень входного сигнала с помощью ручки GAIN, начиная с
положения полного поворота против часовой стрелки. При использовании
линейного входа отсоедините все подключения MIC (микрофона).
Точка разрыва Insert Point
Несимметричная, пре-EQ точка разрыва представляет собой разрыв в
траектории сигнала канала, и позволяет добавить к траектории сигнала
лимитеры, компрессоры, специальные EQ или другие устройства обработки
сигнала. Разрыв (Insert) - это 3-полюсный разъем джека ¼", который обычно
обходится. При подключении джека траектория сигнала разрывается как раз
перед секцией EQ.
Сигнал с канала появляется на НАКОНЕЧНИКЕ разъема, при возврате он
поступает на КОЛЬЦО, при этом оплетка работает как общая земля.
Посыл может быть при необходимости использован в качестве
альтернативного префейдерного, пре-EQ прямого выхода, с помощью
проводника с закороченных вместе наконечника и кольца таким образом,
чтобы траектория сигнала не прерывалась.
