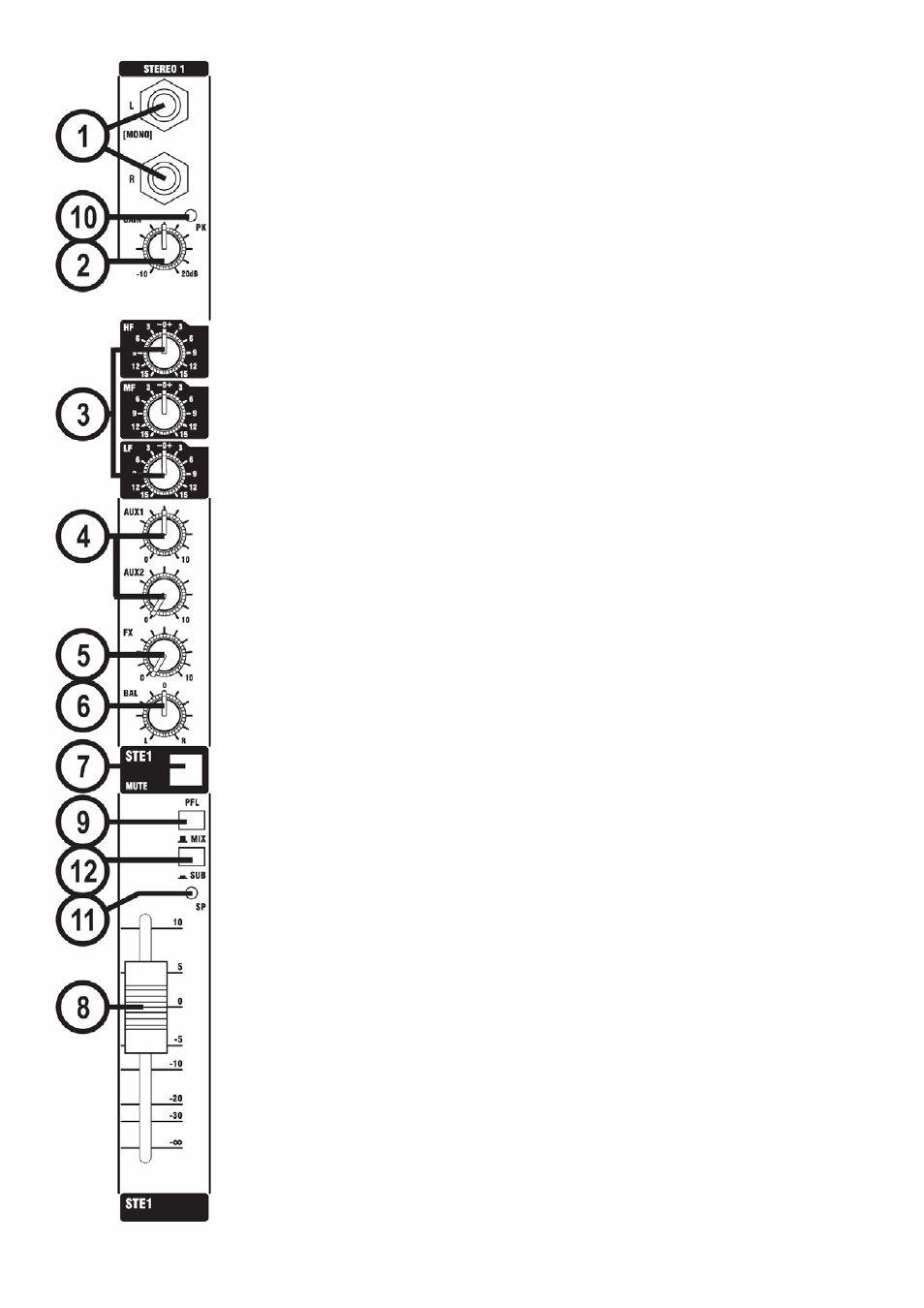

СТЕРЕОФОНИЧЕСКИЕ ВХОДНЫЕ КАНАЛЫ
1 СТЕРЕОФОНИЧЕСКИЕ ВХОДЫ (INPUTS STEREO) 1/2
Подключается 3-х полюсной стереоджек 1/4" (TRS). Используйте эти входы для
подключения клавишных инструментов, драм машин, синтезаторов, кассетных
устройств или устройств обработки сигнала.
Входы являются СИММЕТРИЧНЫМИ для низкого шума и поддерживают высокое
качество сигнала от профессионального оборудования. Однако вы можете
использовать НЕСИММЕТРИЧНЫЕ источники, выполнив разводку джеков, как
показано в разделе "Подключение" выше, хотя при этом необходимо делать длину
кабелей как можно короче. Монографические источники могут быть подключены
только к левому джеку.
2 ЧУВСТИТЕЛЬНОСТЬ (GAIN)
Данный регулятор устанавливает уровень сигнала канала.
3 ЭКВАЛАЙЗЕР
HF EQ (Высокочастотный эквалайзер)
Поверните ручку направо для подъема высоких частот выше и добавления четкости
перкуссии драм машин, синтезаторов и электронных инструментов. Поверните ручку
налево для обрезания этих частот и уменьшения свиста или чрезмерного уровня
ВЧ. Установите ручку в центральную позицию, если регулировка не требуется.
Регулятор имеет полочную АЧХ, дающую 15дБ подъема или завала на частоте
12кГц.
MF EQ (Среднечастотный эквалайзер)
Поверните ручку направо для подъема средних частот, и налево для их обрезания.
Частота немодулированных сигналов среднечастотного эквалайзера - 720Гц
LF EQ (Низкочастотный эквалайзер)
Поверните ручку направо для подъема низких (басовых)частот и добавления
дополнительной энергии синтезаторам, гитарам и ударным. Поверните налево для
уменьшения шума, гулкости или улучшения нечеткого звука. Установите ручку в
центральную позицию, если регулировка не требуется. Регулятор имеет полочную
АЧХ, дающую 15дБ подъема или завала на частоте 80 Гц.
4 ПОСЫЛ AUX1 (AUX 1 SEND)
Используются для установки отдельного микса для сценических мониторов,
эффектов или записи, а комбинация каждого Aux Send смикширована на
соответствующем Aux Output на тыльной стороне микшера. Для эффектов удобно
выполнять плавный подъем уровня сигнала вверх или вниз с помощью фейдера (так
называемый POST-FADE - пост-фейдерный сигнал), а при подаче сигнала на
сценический монитор или монитор важно, чтобы посыл был независим от фейдера
(так называемый PRE-FADE - пре-фейдерный сигнал).
ПОСЫЛЫ AUX 1 и 2 могут переключаться между режимами пре и постфейдера
(смотрите описание мастер секции на стр. 23). На потенциометры посыла подается
монифоническая сумма левого и правого сигналов. Aux 3 всегда пост-фейдерный.
5 ПОСЫЛ FX (FX SEND)
Регулятор устанавливает уровень пост-фейдерного сигнала, посылаемого на шину
FX; отсюда он перенаправляется к процессору FX.
6 BALANCE (Балансировка)
Этот регулятор устанавливает количество сигнала данного канала, подаваемого на
Левую и Правую шины MIX, позволяя выполнять балансировку источника сигнала в
стерео изображении. При повороте регулятора до упора направо или налево сигнал
подается только на одну сторону микса. При установке регулятора в центральное
фиксированное положение обеспечивается единичное усиление.
