Ïîäêëþ÷åíèå ìîäóëÿ VK-8M ê âíåøíåìó
MIDI-îáîðóäîâàíèþ
Î ñïåöèôèêàöèè MIDI
MIDI - Musical Instrument Digital Interface (цифровой ин-
терфейс для музыкальных инструментов) - общеприня-
тый стандарт для обмена музыкальной информацией
(MIDI-сообщениями) между различными электронными
инструментами и компьютером. MIDI-умтройства не по-
сылают аудио сигналы, а вместо этого генерируют управ-
ляющие цифровые сигналы, удобные для передачи. Все
эти данные называются MIDI-сообщениями. Любое уст-
ройство с MIDI-разъемами можно подключить к другому
такому устройству для обмена данных, независимо от
производителя и модели.
Для обмена информацией с внешними устройствами
VK-8M имеет MIDI-разъемы.
Разъем MIDI IN:получает информацию от внешних
MIDI-устройств.
Разъем MIDI OUT:модуль VK-8M передает MIDI-
сообщения с этого разъема.
MIDI-êàíàëû
Стандарт MIDI дает возможность одновременно посы-
лать и получать множество разных типов сообщений по
одному и тому же кабелю. Для этого используются раз-
личные "каналы" (название взято по аналогии с телевизи-
онным сигналом). Таким образом, принимающее MIDI-
устройство "понимает" передающее, если у них между
собой настроены каналы.
При подключении к модулю внешней клавиатуры или
педальной клавиатуры Вы получаете возможность играть
верхней партией Upper Part, нижней партией Lower Part,
или педальной партией Pedal Part. VK-8M содержит 2
разъема MIDI.
fig.03-01
Ïîäêëþ÷åíèå âíåøíåé
êëàâèàòóðû è ïåäàëüíîé
êëàâèàòóðû
Вы можете подключить к модулю VK-8M внешнюю кла-
виатуру, используя ее для игры звуками модуля.

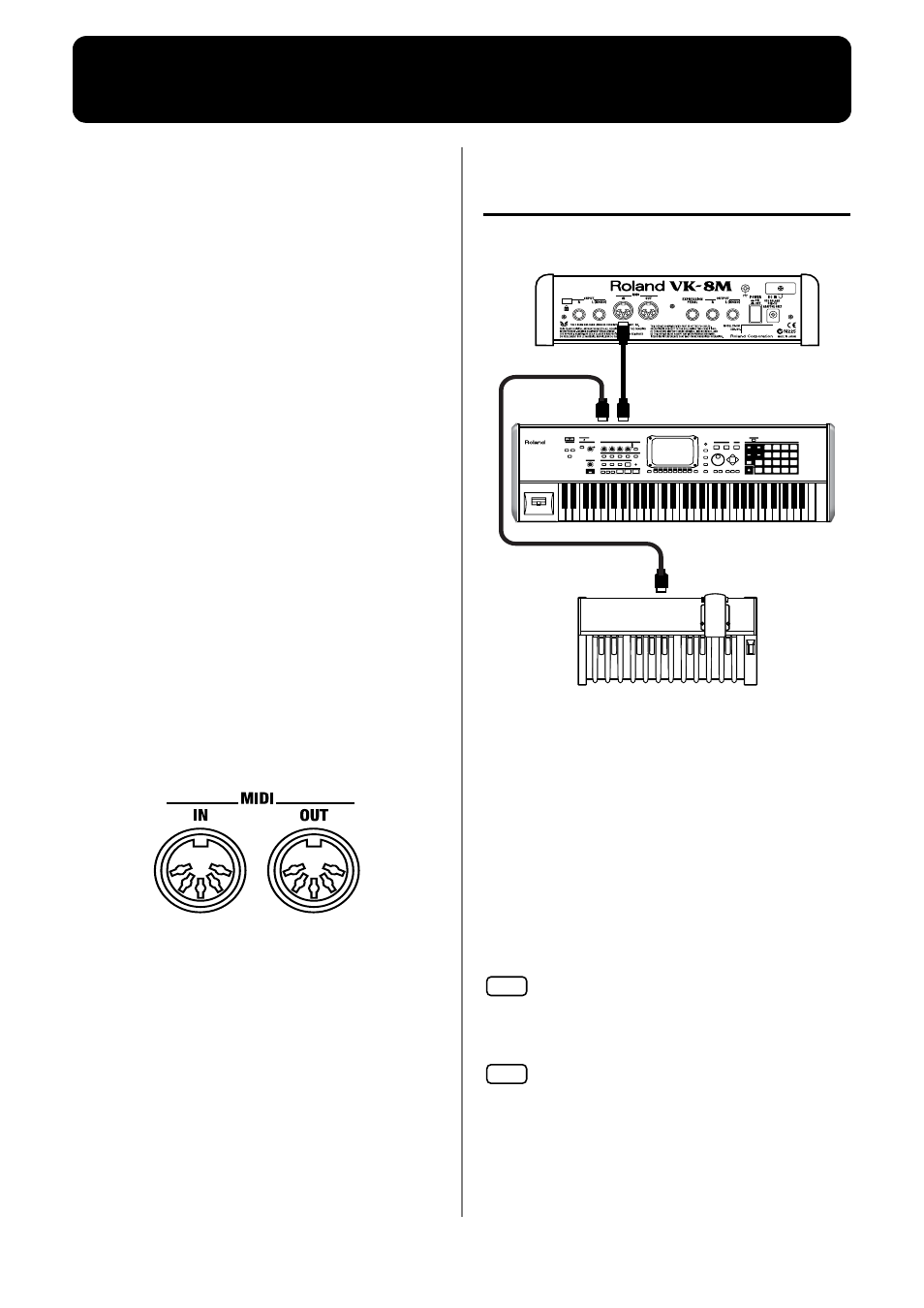

fig.03-02
1.
Включите питание внешней клавиатуры и пе-
дальной клавиатуры.
2.
С помощью имеющегося в продаже MIDI-кабеля
подключите к разъему MIDI OUT Вашей клавиа-
туры разъем MIDI IN модуля VK-8M.
3.
С помощью другого MIDI-кабеля подключите
разъем MIDI IN Вашей клавиатуры к разъему
MIDI OUT педальной клавиатуры.
4.
Правильно установите нужные каналы на внеш-
ней клавиатуре и на педальной клавиатуре.
NOTE
Информация об установке MIDI-канала на внешней и
педальной клавиатуре должна быть подробно приведена в
руководствах пользователя соответствующих устройств.
NOTE
При использовании встроенной в педальную клавиатуру
PK-7 педали экспрессии, для ее подключения к разъему
EXPRESSION PEDAL модуля VK-8M используйте обычный
аудио кабель.
5.
Включите питание модуля VK-8M.
Теперь при игре Вы слышите звук органа.
MIDI OUT
PK-7
MIDI OUT
MIDI IN
MIDI IN
