Инструкция по эксплуатации Roland vk-8m
Страница 10
10
Îïèñàíèå ïàíåëè óïðàâëåíèÿ
органе (стр. 21).

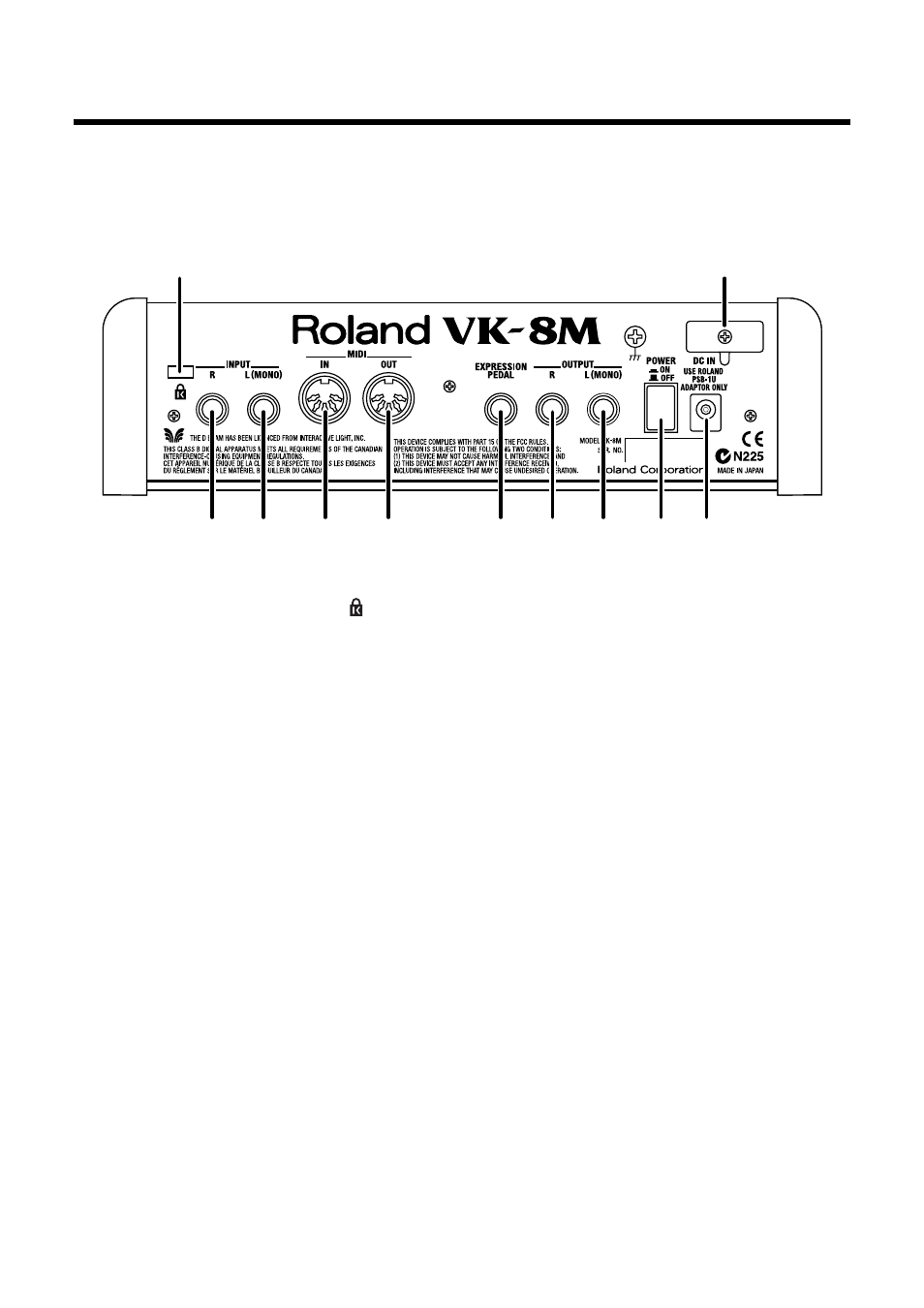

ÇÀÄÍßß ÏÀÍÅËÜ
30. Слот безопасности Security Slot
см. http://www.kensington.com/
31. Входной разъем для правого канала INPUT
R
32. Входной разъем для левого канала INPUT L
(MONO)
С помощью этих разъемов Вы можете подключить
звуки внешнего инструмента, смешивая их со
звуками VK-8M.
33. Разъем MIDI IN
Предназначен для подключения внешней MIDI-
клавиатуры. Также к этому разъему можно подклю-
чить внешний секвенсор, тогда модулем будет
управлять секвенсор (стр. 50).
34. Разъем MIDI OUT
Предназначен для передачи на внешнее MIDI-
оборудование сигнала с модуля VK-8M, например, о
положении регистровых движков, или для сохране-
ния на внешний носитель содержимого ячеек
памяти.
35. Разъем для педали экспрессии EXPRESSION
PEDAL
Сюда следует подключить педаль экспрессии
(Roland EV-7, в комплект не входит, см. стр. 36).
36. Выходной разъем для правого канала
OUTPUT R
37. Выходной разъем для левого канала
OUTPUT L (MONO)
К этим разъемам следует подключить усилитель,
комбик, и так далее. Если для усиления использует-
ся монофонический усилитель, то используйте
разъем L (MONO) (стр. 15).
38. Выключатель питания [POWER]
Именно с помощью этого выключателя можно
включить и выключить питание модуля (стр. 16).
39. Разъем для подключения адаптера
питания DC Inlet
(стр. 13).
40. Крючок для шнура
позволяет зафиксировать шнур от адаптера питания
во избежание его случайного выдергивания (стр. 13).
30
31
33 34
37 38 39
35 36
32
40
