6 ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЯМ (NOMADLINK)
6.1 Предисловие
Соединение NLB 60E и усилителей Lab.gruppen в
сеть NomadLink является простой и удобной
процедурой. Все соединения выполняются
стандартными (“straight through”) кабелями Ethernet с
разъемами RJ45 класса Cat5 или выше. Сеть
NomadLink обеспечиват прямой доступ и мониторинг
системы из 60 усилителей Lab.gruppen с помощью
элементов управления на лицевой панели NLB 60E.
Кроме того, NLB 60E функционирует как устройство
сопряжения между сетью NomadLink и компьютером
с программой DeviceControl. Более подробная
информация по конфигурации DeviceControl и
Ethernet представлена в Главе 7.
6.2 Подключение NLB 60E к
усилителям
К усилителям NLB 60E подключается через два
расположенных на задней панели порта,
отмаркированных NOMADLINK IN и OUT. С помощью
стандартных (“straight through”) кабелей Ethernet
соедините порт OUT NLB 60E и порт IN первого
усилителя в сети.
Затем соедините порт OUT первого усилителя и порт
IN второго. Продолжите соединять усилители
цепочкой (“daisy-chain”), порт OUT предыдущего к
порту IN последующего. Выполните замкнутую
петлю, соединив порт OUT последнего усилителя и
порт IN NLB 60E.Порт OUT NLB 60E должен быть
соединен с портом IN первого усилителя, чтобы
программа DeviceControl могла корректно
распознавать устройства в сети.
В пределах ограниченной длины кабелей
сеть NomadLink будет функционировать как
односторонняя шина со шлейфовым подключением
устройств (single-ended daisy-chain) без замыкания
петли. (Петля замыкается при соединении порта
OUT последнего усилителя и порт IN NLB 60E).
Между тем, настоятельно рекомендуется выполнять
замыкание петли: это увеличивает устойчивость
системы и увеличивает скорость передачи данных в
сети.

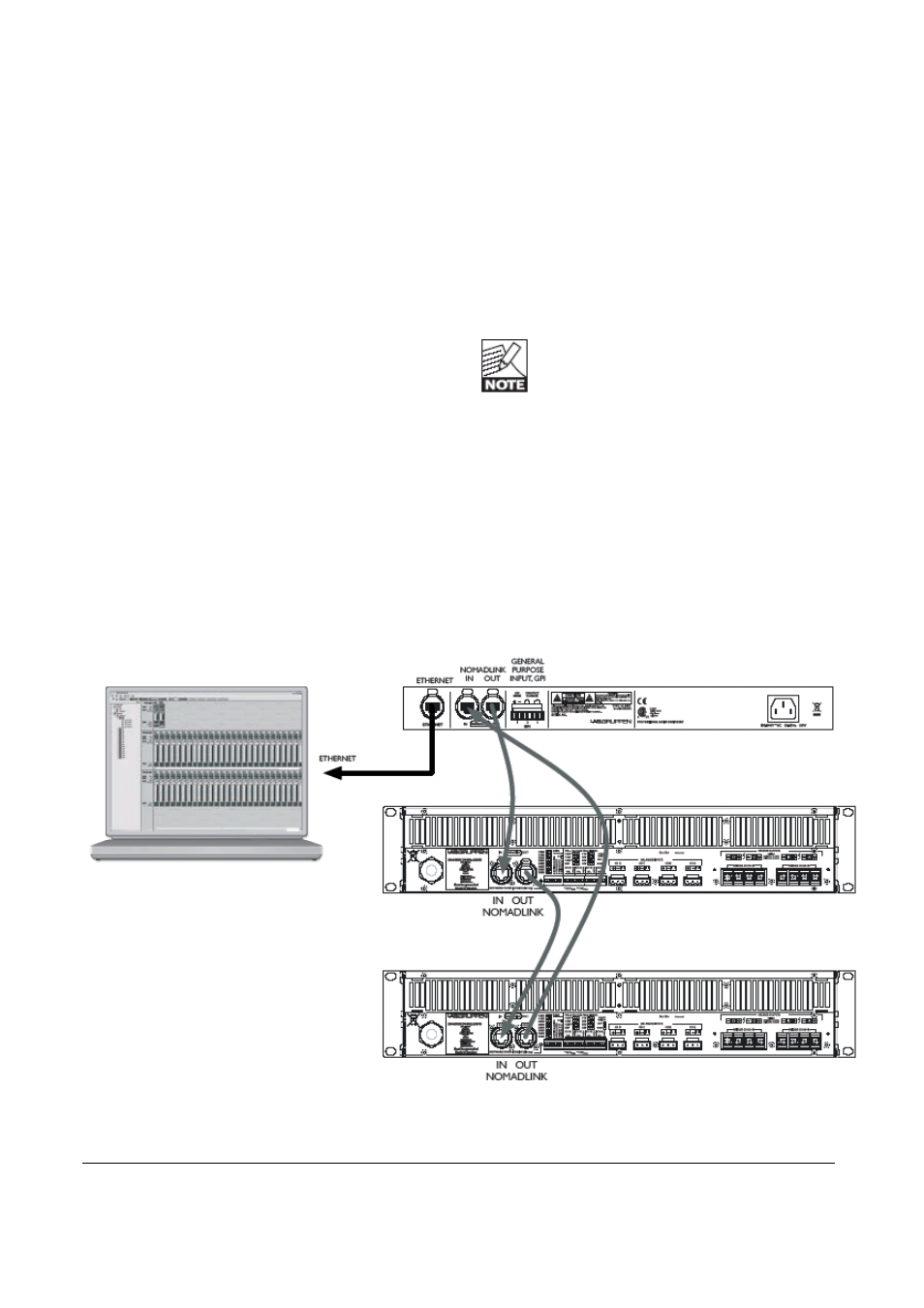

6.3 Иллюстрация подключения к
сети NomadLink
Между NLB 60E и PC используется .
перекрестный («crossed») кабель
RJ45 Ethernet. Если NLB 60E
соединен через HUB, используйте
прямой («straight») кабель.
Компьютер также следует подключать
к разъему на лицевой панели.
Прямые («straight») кабели RJ45
между NLB 60E и усилителями.
