Lab.gruppen NLB 60E Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
11

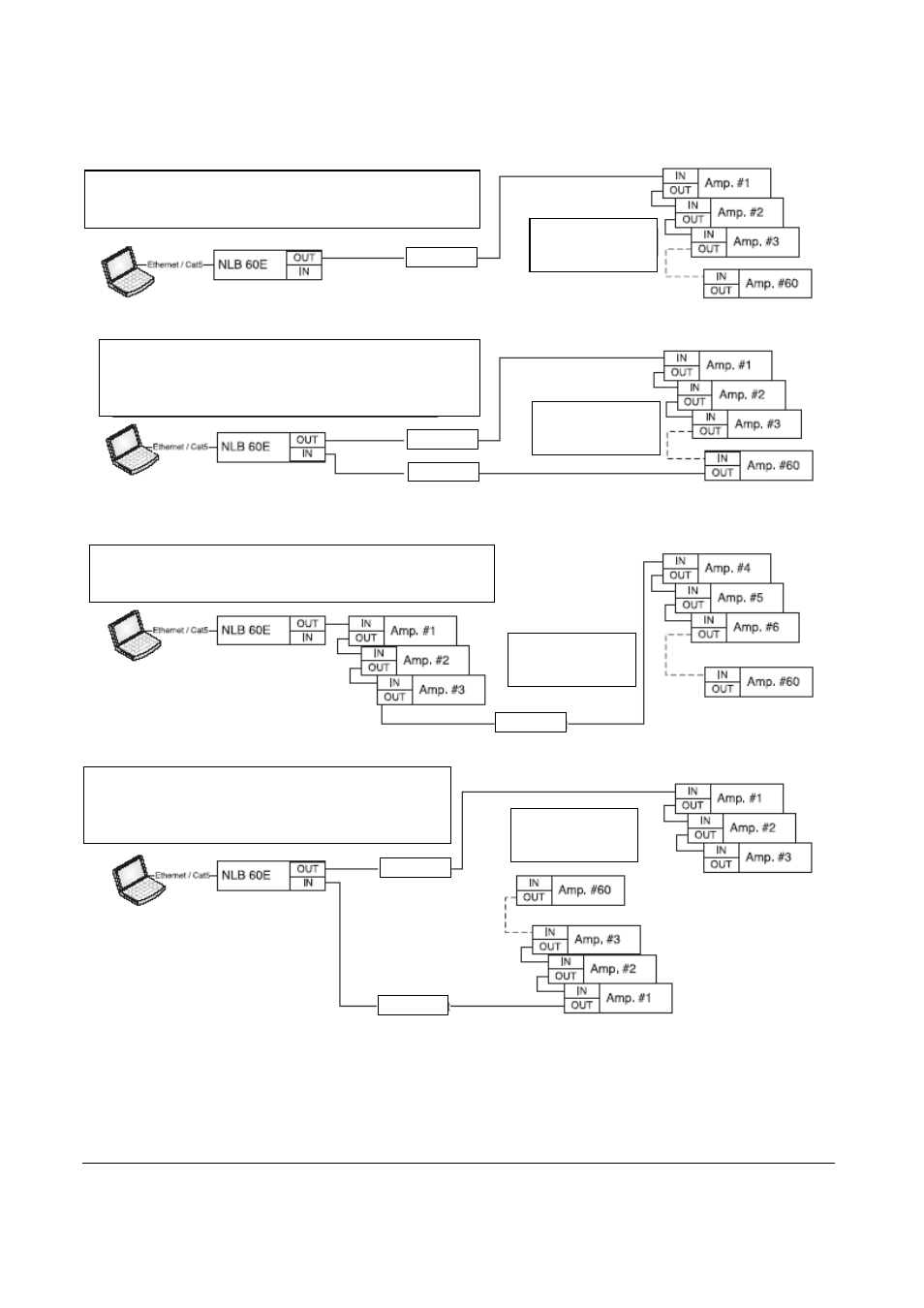

6 ПОДКЛЮЧЕНИЕ К УСИЛИТЕЛЯМ (NOMADLINK)
Пример №1: шлейфовое соединение, макс. общая длина кабелей 400 м
Все усилители в одном месте или близко друг к другу; NLB 60E в другом
месте.
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
Общая длина кабелей
между усилителями
<100 м
<300 м
<300 м
<300 м
<300 м
<300 м
<300 м
Пример №2: соединение замкнутой петлей, макс. общая длина
кабелей 700 м
Все усилители в одном месте или близко друг к другу; NLB 60E в
другом месте. Замыкание петли через «возвратный» кабель
обеспечивает большую устойчивость и защищенность системы.
Пример №2a: шлейфовое соединение, макс. общая длина кабелей 400 м
Одна группа усилителей объединена NLB 60E; остальные усилители стоят в
другом месте.
Пример №4: соединение двумя замкнутыми петлями, макс.
общая длина кабелей 700 м
Несоединенные группы усилителей в различных местах; NLB 60E в
другом месте. Используется в случаях, когда нельзя соединить
группы усилителей.
