Lab.gruppen NLB 60E Руководство по эксплуатации
©2007 I.S.P.A.-Engineering, перевод на русский язык
17
8 ЭКСПЛУАТАЦИЯ И КОНФИГУРИРОВАНИЕ
8.3 Подробное описание навигации
и изображений на дисплее
8.3.1 Предисловие
Доступ, мониторинг и настройка функций NLB 60E
осуществляется через ЖК-дисплей 2 x 16 символов
и соответствующие кнопки.

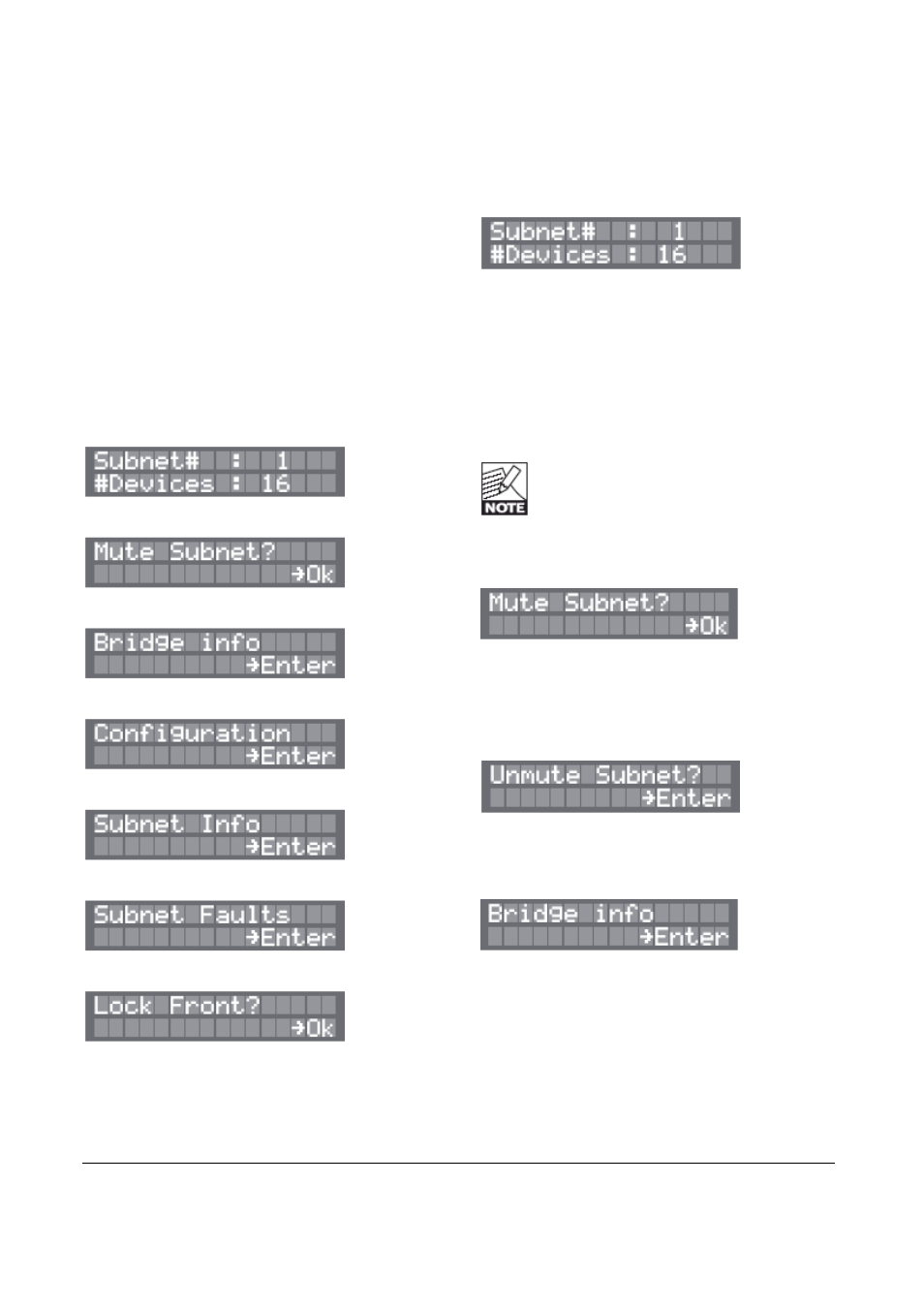

Изображения на дисплее организованы в виде
дерева. Верхний уровень содержит показанные ниже
“заголовки”. Нажатие на кнопки SELECT (вверх/вниз)
обеспечивает перемещение между заголовками.
Нажатие на кнопку ENTER/OK обеспечивает переход
на более низкий уровень меню.
8.3.2 Заглавная страница и обзор (Homepage and
Overview)
При включении питания NLB 60E автоматически
опрашивает сеть NomadLink, затем отображает
номера подсети (Subnet number) и общее кол-во
найденных в подсети устройств.
Это изображение является «заглавным» и по
умолчанию появляется на дисплее в период
отсутствия активности сети, а также если лицевая
панель NLB 60E блокирована.
Номер подсети устанавливается на странице
меню Configuration (конфигурация).
8.3.3 Отключить подсеть? (Mute Subnet)?
Выберите меню “Mute Subnet?” и нажмите на кнопку
OK для общего отключения всех каналов всех
подключенных к сети NomadLink усилителей.
Когда усилители отключены, на дисплее появится:
Для включения всех усилителей нажмите кнопку OK.
8.3.4 Информация об устройстве (Bridge info)
Эта страница предназначена только для чтения и
обеспечивает возможность мониторинга установок и
рабочих характеристик.
Изменение установок производится в секции
Configuration (конфигурация).
